UHFコネクタ[ 4 ]は、かなり一般的だが古いタイプのねじ込み式RFコネクタの名称である。[ 5 ] [ 6 ] このコネクタ設計は、1930年代に無線業界での使用のために考案された。[ 7 ] [ 4 ]これは、フルサイズの無線機器のHF伝送線路で広く使用されている標準コネクタであり、小型の携帯機器ではBNCコネクタが主流となっている。 [ 7 ]
「UHF」という名称は、周波数帯域の名称が変更された際にコネクタの名称が変わらなかったため、混乱を招いています。この設計は、「UHF」が30MHzを超える周波数を意味していた時代に命名されました。[ 8 ] [ 9 ] [ 10 ]現在では、超高周波（UHF）という用語は、 300MHzから3GHzまでの周波数と定義されており[ a ] 、以前はUHFと呼ばれていた周波数は現在、超高周波（VHF）と呼ばれています。
それを置き換えた現代のコネクタ設計とは異なり、いわゆる「UHF」コネクタシステムの機械的および電気的特性を規定する有効な仕様や規格は存在しないため、事実上廃止された設計であり、電気的または機械的な目的に適合するという保証はありません。市販のUHFコネクタの性能に一貫性がないという証拠があります。[ 7 ] [ 1 ] [ 11 ]テストでは、第二次世界大戦後に導入されたコネクタ設計、例えばNコネクタやBNCコネクタなどは、現代のUHF [ a ]周波数において「UHF」コネクタよりも電気的に優れていることが明らかになっています。[ 7 ] [ 1 ]他のテストでは、UHFコネクタの1つのサンプルが435MHzまでの周波数の信号にほとんど悪影響を与えないことが示されました。[ 11 ]

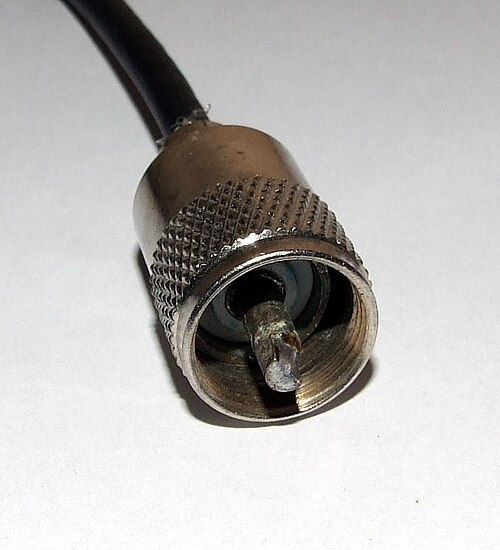

このコネクタは、最大 100 MHz の周波数で信号を確実に伝送します。[ 1 ] カップリングシェルには、5 / 8インチ24 tpi UNEF 標準ネジがあります。[ 4 ] 最も一般的なケーブルプラグと対応するシャーシマウントソケットには、旧信号隊のラベルPL-259 (プラグ #259) とSO-239 (ソケット #239) が付いています。[ 12 ]これらは、それぞれ海軍タイプ 49190と49194としても知られています。[ 13 ] [ b ]
PL-259、SO-239、PL-258、および軍事サービスで使用されるその他の関連ラベルは、現在ではまとめてUHFコネクタと呼ばれる特定の機械設計を指し、現在では廃止された「UHF」の意味の使用を継続しています。[ a ] [ 4 ] [ c ] これらの指定は、統合電子機器型式指定システム、その前身であるANシステム、および以前のSCR（Set、Complete、Radio）システムに由来します。[ 14 ]
設計上、UHFコネクタファミリーのすべてのコネクタは、シールド接続用に5/8インチ24tpiのねじ付きシェル[ 4 ]と、内部導体用に直径約0.156インチ（4mm）のピンとソケットを使用して嵌合します。互換性のない直径16mm、 1mmメートルねじの同様のコネクタ（Mコネクタ）が製造されていますが[ 15 ]、それらは特許および軍事仕様で定義されている標準UHFコネクタではありません。[ 4 ]
UHF コネクタはサージインピーダンスが一定ではありません。[ 4 ]このため、UHF コネクタは一般的にHFおよび現在VHF周波数範囲として知られる周波数範囲の下部で使用できます。[ 1 ] その名前にもかかわらず、UHF [ a ]コネクタは、サージインピーダンスが一定ではないため 100 MHz を超えると測定可能な電気信号の反射が発生するため、今日のUHFバンドの高性能アプリケーションではほとんど使用されていません 。[ 1 ] [ 16 ] [ 17 ]
インピーダンスの上昇とそれに伴う損失のほぼすべては、UHF メス コネクタである SO-239 にあります。適切にフードを被せた一般的な SO-239 UHF メスは、標準の 50 オームのライン インピーダンスとの差が約 35 オームです。この上昇部分の長さは通常 1/2インチで、メスピンがオスピンに合うように広がっています。この上昇は、メスピン領域にハニカム誘電体を使用してインピーダンスを約 46 オームに上げることで軽減できます。多くの VHF / UHF アマチュア無線家は、50 オームのサージ インピーダンスを維持する特殊な UHF メス コネクタを使用しています。[ 18 ]
UHFコネクタの中には、ピーク電圧定格500Vに基づき、1キロワットをはるかに超えるピークRF電力レベルに対応できるものもあります。[ 4 ]実際には、UHFコネクタ製品の中には、4kVを超えるピーク電圧に対応できるものもあります。[ 19 ]メーカーは通常、UHFジャンパーを3～5kVの範囲でテストし、保証しています。UHFコネクタは、 1500ワット以上の出力定格を持つHFアマチュアアンプの標準となっています。
実際には、電圧制限はセンターとシールド間のエアギャップによって設定されます。[ 7 ]センターピンの直径と接触面積は十分に大きいため、ピンの発熱は問題になりません。UHFコネクタは一般的に、コネクタの故障ではなくケーブルの発熱によって制限されます。[ 7 ]
多くの用途において、UHFコネクタは、 NコネクタやBNCコネクタなど、接続の長さにわたってサージインピーダンスがより均一な後期のコネクタ設計に置き換えられました。[ 20 ] UHFコネクタは、アマチュア無線、市民バンド無線、船舶用VHF無線アプリケーションで依然として広く使用されています。
UHFコネクタは、1950年代から1970年代後半まで、テレビ放送やビデオ機器においてコンポジットビデオ信号やコンポーネントビデオ信号に使用されていましたが、1970年代後半には、業務用および産業用ビデオ機器ではBNCコネクタに、民生用ビデオ機器ではRCAコネクタにほぼ取って代わられました。
アマチュア無線では、超高周波領域は
56～60MHz
帯
とアマチュア無線で使用可能なすべての高周波数帯を含むと考えられています。
432 MHz
では
... 約1.0 dBの損失が見られます。これは、
25ワットの入力で
約6ワットの伝送損失に相当します
。
