ニモチューブ

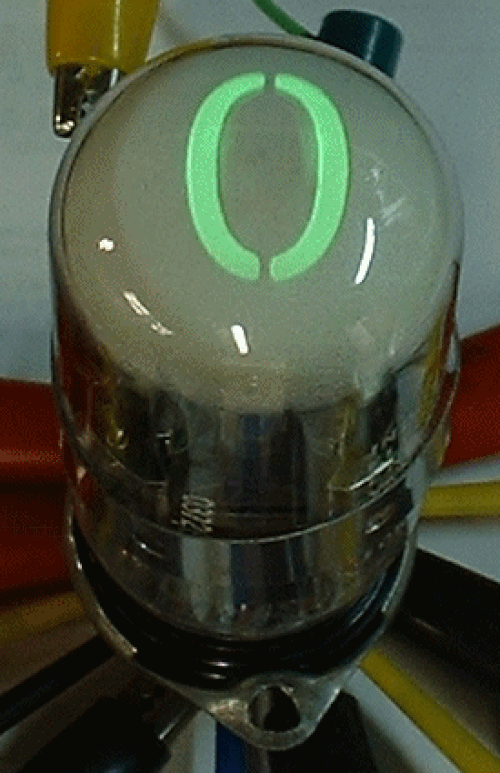

Nimo は、数字表示に使われる小型ブラウン管(CRT)の商標です。1960年代半ばにIndustrial Electronic Engineers (IEE) 社によって製造されました。この管には 10 個の電子銃があり、ステンシルによって電子ビームが数字の形に成形されていました。^[1]^[2]

詳細

ニモ管はキャラクトロンと同様の原理で作動したが、はるかに単純な設計を採用していた。これらは、特殊な水平磁気偏向システムによって、1桁の単純なディスプレイ、または4桁または6桁のディスプレイとして設計されていた。電極タイプは3種類（フィラメント、アノード、 10個の異なるグリッド）のみであるため、この管の駆動回路は非常に単純であり、画像はガラス面に投影されるため、ニモが置き換えようとしたニキシー管などよりもはるかに広い視野角が可能であった。^[3]

この管は陽極に1750ボルトの直流（DC）を必要とし、フィラメントには1.1ボルトが必要で、さらに特定の管上の文字の表示を有効または無効にするフィラメントの陰極バイアスも必要でした。これにより表示管を多重化することができ、インターフェース回路が簡素化されました。^[4]

ドイツの真空管メーカーであるテレフンケンは、この設計の無許可コピーをXM1000という型番で販売しようとしたが^{[5] 、1969年にIEEから訴えられ敗訴し、すでに製造された真空管をすべて破棄しなければならなくなった。生き残ったのはわずかで、そのほとんどはまだラベルが貼られていなかった}^[6]。

IEEは同時に4桁を表示できるNimo管のバージョンも提供しており、6桁バージョンの計画もあった。^[7] Nimo 64/Nimo 6500には64個の電子銃と64種類の文字があり、1行に8文字のテキストを5行表示できた。EBCDIC、ASCII、非標準文字に対応したユニバーサルの3つのバージョンがあった。^[8]^[9]

参照

チューブステンシルベースの別の文字ディスプレイであるCharactron
