キャラクトロン

キャラクトロンは、コンソリデーテッド・バルティー・エアクラフト・コーポレーション（コンベア）の米国 登録商標（登録番号0585950、1954年2月23日）で、成形電子ビームブラウン管の名称である。キャラクトロンブラウン管は、表示装置と、複数の文字やフォントを保存する読み取り専用メモリの両方の機能を果たした。類似のタイポトロンは、直視型双安定ストレージスクリーンを備えた成形電子ビームストレージ管の名称で、ヒューズ・エアクラフト・コーポレーションの米国登録商標（1953年11月23日）である。^[1]

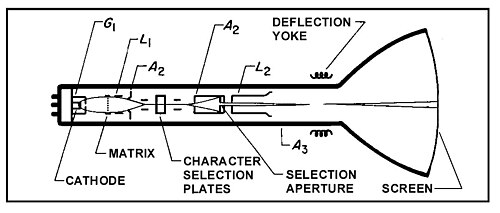

キャラクトロン CRT は、電子ビームを使用して、形成可能な各文字のステンシル パターンを含む、特別なパターンの穴あき陽極に電子ビームを照射しました。電子ビームの最初の偏向位置調整により、ビームは形成可能な文字と記号 (通常 64 または 116) の 1 つを通過するように誘導されました。その後、目的の文字の断面を持つビームは、管の軸に沿って再び中心に配置され、画面の目的の位置に偏向されて表示されます。または、添付の画像のように、マトリックス全体が電子ビームで満たされ、選択アパーチャを介して偏向されて 1 つの文字が分離されます。

キャラクトロンという用語は、正確にはモノスコープと呼ばれる別のタイプの CRT に誤って適用されることがあります。モノスコープは、均一な断面の電子ビームを内部のターゲット電極上の印刷されたパターンに沿ってスキャンすることで電気信号を生成します。

キャラクトロンには 2 つの基本的なタイプ/用途がありました。

1. 直接視界 - 対象ユーザーがチューブの表面を見る場所。例としては、AN/FSQ-7 SAGE半自動地上環境コンピュータ コンソールの直径 19 インチ (480 mm) のチューブが挙げられます。
2. 写真出力 - ディスプレイ画面をマイクロフィルムカメラで撮影し、コンピュータで生成されたデータを記録します。Stromberg-Carlson SC-4000シリーズシステムは、直径5インチ（130 mm）のチューブの典型的な使用法でした。

Charactron の技術的専門知識と商標は、最終的にStromberg-Carlson、General Dynamics、Stromberg DatagraphiX、Anacomp、そして最後に Lexel Imaging Systems に引き継がれました。

• 米国特許 2,735,956
• 米国特許 2,824,250
