66ブロック

66 ブロックは、電話システムでワイヤ セットを接続するために使用されるパンチダウン ブロックの一種です。これらは、A、B、E、および M の 4 つの一般的な構成で製造されています。^[a] A および B スタイルは 0.25 インチ間隔でクリップ列があり、E および M は 0.20 インチ間隔でクリップ列があります。A ブロックには、建物に入ってくるケーブルを配置するための 25 個のスロット穴が左側にあり、配線ケーブル用に 50 スロットのファンニング ストリップが右側にあります。これらは何年も前に廃止されました。B および M スタイルには、両側に 50 スロットのファンニング ストリップがあります。B スタイルは、複数の宛先 (多くの場合、1A2 キー電話) を同じソースに接続する必要がある配線パネルで主に使用されます。M ブロックは、多くの場合、単一の機器をこのような配線ブロックに接続するために使用されます。 E スタイルには 10 個の 2 クリップ列が 5 列あり、25 ペアの配線ケーブルから 25 ペアの RJ21 スタイルのメス リボン コネクタへの移行に使用されます。

66 ブロックは、20 ～ 26 AWG の絶縁単線銅線または 18 および 19 ゲージの被覆単線銅線を終端するように設計されています。1962年にベル システムで導入された 66 シリーズ接続ブロックは、絶縁変位コネクタ技術を採用した最初の終端装置でした。66ブロックという用語は、 Western Electric のモデル番号を反映しています。

25 ペアの標準非分割 66 ブロックには 50 列あり、各列には電気的に結合された 2 列 (E)、4 列 (M)、または 6 列 (A) と (B) のクリップがあります。25 ペア分割 50 66 ブロックは、音声ケーブルの簡単な終端処理の業界標準であり、電話会社による標準的なネットワーク終端であり、通常は商業施設で使用されます。各列には 4 個 (M) または 6 個 (B) のクリップがありますが、左側のクリップは右側のクリップから電気的に分離されています。住宅などの小規模な用途向けに、列数が少ない小型バージョンも存在します。

66 E ブロックは、オス端の 25 ペア ケーブルにすばやく接続できるRJ-21メス コネクタがあらかじめ組み込まれた状態で提供されます。これらの接続は通常、ブロックと顧客宅内機器(CPE) の間で行われます。

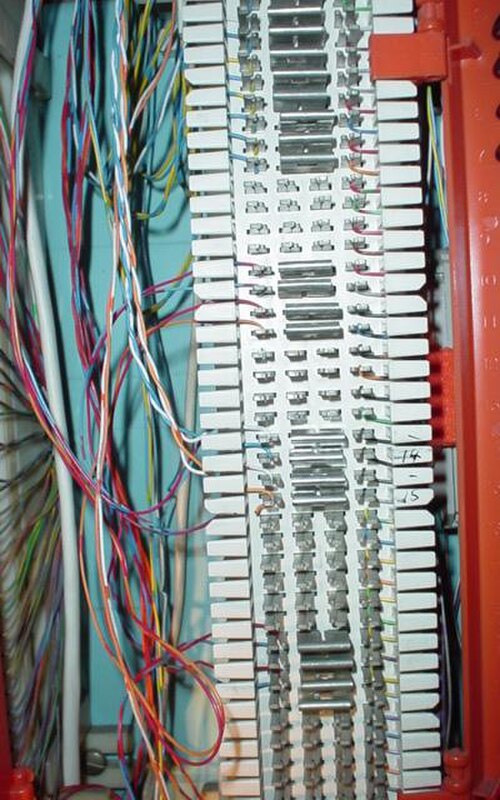

パンチダウン ツールを使用して、チップ ワイヤを 1 列の左端のスロットに、リング ワイヤを対応するチップ ワイヤの下の列の左端のスロットに終端することで、回路ペアをブロックに接続します。通常、電話会社から来る 25 ペア ケーブルは、分割型ブロックの左側でペアでパンチダウンされます。ブロックの右側は、ジャンパー ワイヤを使用して顧客構内機器に配線されます。ブリッジ クリップは、2 つの中央端子を接続するために使用され、分割ブロックの左側を右側に接続して回路を完成させます。クリップは、加入者とプロバイダー間のインターフェイス ポイントを形成します。ブリッジ クリップは、加入者または電話会社の担当者が簡単に取り外してトラブルを切り分けることができるため、回路を分割して、トラブルが存在する方向を判断できます。66 ブロックに取り付けられたオレンジ色の絶縁カバーは、ローカル交換キャリアによる境界ポイントとしての指定を示しています。

20 世紀末には、回路のデジタル データ伝送能力がアナログ音声通話伝送能力に重なったため、新しい商用設備では 66 ブロックに代わって現代の 110ブロック(当初は 88 ブロックと呼ばれていた) が広く使用されるようになりました。110 ブロック終端は、ほとんどの場合カテゴリ 5 (またはそれ以上) に準拠しているため、100 MHz (またはそれ以上) の信号をサポートできます。110 およびより高密度のワイヤ終端ブロックと比較すると、66 ブロックは物理的に大きく、最大 16 MHz のカテゴリ 3信号互換性のため、高速 ( 10BASE-Tより高速) データ回路には適していません。ただし、 Siemonなどのメーカーから、Cat5e 終端のすべての基準を満たす特別なカテゴリ 5e 認定 66 ブロックが提供されています。^[2]

スプリット 50 66 ブロックは、ブリッジ クリップを使用して回路を相互接続するための配線フレーム内のネットワーク インターフェイス ブロックとして現在でも使用されていますが、主にPOTS / DSL、DS0、またはDS1 回路などの狭帯域回路に限定されています。
