Loading article…
化学において、モリブデン青銅は、一般式Aで表されるモリブデンの特定の混合酸化物の総称である。
xモ
ええお
ずここで、Aは水素、アルカリ金属陽イオン（ Li +、Na +、K +など）、およびTl +です。これらの化合物は、金属的な光沢のある濃い色の板状結晶を形成するため、この名前が付けられています。これらのブロンズは、部分的に占有された4dバンドから金属的な性質を得ています。[1] K 0.28 MoO 3の酸化状態は、K +1、O 2−、およびMo +5.72です。MoO 3 は、満たされていない4dバンドを持つ絶縁体です。
これらの化合物は、層状構造を反映した顕著な異方性電気特性のため、1980 年代から盛んに研究されてきました。電気抵抗率は方向によって大きく変化し、場合によっては 200:1 以上変化します。これらは一般に非化学量論的化合物です。金属もあれば半導体もあります。
準備
「モリブデン青銅」の最初の報告は、1895年にアルフレッド・スタヴェンハーゲンとE.エンゲルスによってなされました。彼らは、溶融Na
2モー
4およびMoO
3金属光沢のある藍色の針状結晶を生成し、重量分析によりNa
2モ
5お
7[2]アルカリモリブデン青銅の最初の明確な合成は、1964年にウォルドらによって報告された。[3] 彼らは2つのカリウム青銅、「赤い」K
0.26モー
3そして「青」K
0.28モー
3溶融Kの電気分解により
2モー
4+モー
3それぞれ550 ℃と560℃で生成した。ナトリウム青銅も同じ方法で得られた。わずかに高い温度（約575℃以上）では、MoOのみが生成することが観察された。
2が得られる。[3] [4]
もう一つの調製技術は、温度勾配下で溶融物から結晶化させることである。この報告書はまた、紫色のリチウムブロンズLiの顕著な異方性抵抗にも注目した。
0.9モ
6お
17金属から絶縁体への転移は約24 Kで起こります。[5]
水素青銅H
xモー
31950年にグレムサーとルッツによって常温反応で得られた。[6] [注 1]これらの化合物中の水素は、対応するハロゲン化物の溶液で処理することでアルカリ金属に置き換えることができる。反応はオートクレーブ内で約160℃で行われる。 [7]

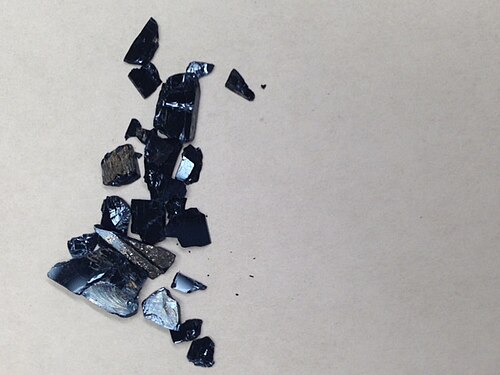

K 0.28 MoO 3の結晶。別名「カリウムモリブデンブルーブロンズ」とも呼ばれます。
分類
モリブデン青銅は3つの主要なグループに分類されます: [4] [7]
- 限定組成の赤青銅A
0.33モー
3つまり、AMo
3お
9: [7]- リチウムモリブデン赤青銅Li
0.33モー
3レオら[7] [8] - カリウムモリブデン赤青銅K
0.26モ
1.02お
3[3]またはK
0.3モー
3[8] [9] - セシウムモリブデン赤青銅Cs
0.33モー
3[8] - カリウムモリブデン赤青銅K
0.23モ
1.01お
3半導体[3]
- リチウムモリブデン赤青銅Li
- 青銅、限定構成A
0.30モー
3つまり、A
3モ
10お
30[ 7]それらの電子的性質は一般に金属Aに依存しない。[1]- カリウムモリブデン青銅K
0.28モ
1.02お
3[3]またはK
0.3モー
3[8] [9] - ルビジウムモリブデン青銅Rb
0.3モー
3[3] [9] - タリウムモリブデン青銅Tl
0.3モー
3[10]
- カリウムモリブデン青銅K
- 紫色のブロンズ、一般的に限定式A
0.9モ
6お
17電子的性質は金属Aに大きく依存する。[1]- リチウムモリブデン紫青銅 Li
0.9モ
6お
17 - モリブデンナトリウム紫青銅Na
0.9モ
6お
17 - カリウムモリブデン紫青銅K
0.9モ
6お
17 - ルビジウムモリブデン紫青銅Rb
0.9モ
6お
17 - タリウムモリブデン紫青銅Cs
0.9モ
6お
17[11]
- リチウムモリブデン紫青銅 Li
水素モリブデン青銅は外観は似ていますが、組成が異なります。
- 水素モリブデン斜方晶系青銅H
xモー
3, 0.23 < x < 0.4 [12] - 水素モリブデン単斜晶系青銅H
xモー
3, 0.85 < x < 1.4 [12] - 水素モリブデン赤青銅H
xモー
3, 1.55 < x < 1.72 [12] - 水素モリブデングリーンブロンズH
2モー
3またはMoO
2.H
2お [6] [12]
これらのグループに当てはまらない、異常な電気特性を持つモリブデン青銅も報告されている。これらには以下が含まれる。
- 正方晶 KMo
4お
6[13] [14] - け
xモー
2−δ[15 ]
電気的および熱的特性
参照
- ナトリウムタングステンブロンズ – 化学挿入化合物
注記
- ^ Glemser と Lutz の論文では熱分解 (ドイツ語では「thermische Zersetzung」) について言及されていますが、これは周囲温度ではないようです。
参考文献
- ^ abc 小野田正之; 鳥海 健一; 松田 勇; 佐藤 正之 (1987). 「リチウムモリブデンパープルブロンズ Li 0.9 Mo 6 O 17の結晶構造」. Journal of Solid State Chemistry . 66 (1). Elsevier BV: 163–170. Bibcode :1987JSSCh..66..163O. doi :10.1016/0022-4596(87)90231-3. ISSN 0022-4596.
- ^ シュタヴェンハーゲン、A.;エンゲルス、E. (1895)。 「ウーバー モリブデンブロンゼン」。Berichte der Deutschen Chemischen Gesellschaft。28 (2)。ワイリー: 2280–2281。土井：10.1002/cber.189502802213。ISSN 0365-9496。
- ^ abcdef Wold, A.; Kunnmann, W.; Arnott, RJ; Ferretti, A. (1964). 「ナトリウムおよびカリウムモリブデン青銅結晶の調製と特性」.無機化学. 3 (4). アメリカ化学会 (ACS): 545–547. doi :10.1021/ic50014a022. ISSN 0020-1669.
- ^ ab Martha Greenblatt (1996)、「モリブデンとタングステンブロンズ：ユニシアル特性を持つ低次元金属」。C. Schlenker 編著、「低次元無機導体の物理と化学」書籍、Springer、481 ページ。ISBN 9780306453045
- ^ Greenblatt, M.; McCarroll, WH; Neifeld, R.; Croft , M.; Waszczak, JV (1984). 「リチウムモリブデンブロンズ Li 0.9 Mo 6 O 17の準 2 次元電子特性」。Solid State Communications。51 (9). Elsevier BV: 671–674. Bibcode :1984SSCom..51..671G. doi :10.1016/0038-1098(84)90944-x. ISSN 0038-1098.
- ^ ab グレムザー、オスカー;ルッツ、ゲルトルート (1950)。 「モリブデンのヒドロキシヒドリドのユーバー・アイン」。Die Naturwissenschaften (ドイツ語)。37 (23)。シュプリンガー サイエンス アンド ビジネス メディア LLC: 539–540。ビブコード:1950NW....37..539G。土井：10.1007/bf00589341。ISSN 0028-1042。S2CID 46699509。
- ^ abcde Chin, Kin; Eda, Kazuo; Sotani, Noriyuki; Whittingham, M.Stanley (2002). 「青色カリウムモリブデンブロンズ、K 0.28 MoO 3の水熱合成」。Journal of Solid State Chemistry。164 ( 1). Elsevier BV: 81–87. Bibcode :2002JSSCh.164...81C. doi : 10.1006/jssc.2001.9450. ISSN 0022-4596.
- ^ abcd Tsai, PP; Potenza, JA; Greenblatt, M.; Schugar, HJ (1986). 「化学量論的三斜晶系リチウムモリブデン青銅、Li 0.33 MoO 3 の結晶構造」。Journal of Solid State Chemistry . 64 (1). Elsevier BV: 47–56. Bibcode :1986JSSCh..64...47T. doi :10.1016/0022-4596(86)90120-9. ISSN 0022-4596.
- ^ abc Whangbo, MH; Schneemeyer, LF (1986). 「モリブデンブルーブロンズ A 0.30 MoO 3のバンド電子構造(A = K, Rb)」.無機化学. 25 (14). アメリカ化学会 (ACS): 2424–2429. doi :10.1021/ic00234a028. ISSN 0020-1669.
- ^ Collins, BT; Ramanujachary, KV; Greenblatt, M.; Waszczak, JV (1985). 「新しい青色モリブデン酸化物ブロンズであるTl 0.3 MoO 3の電荷密度波不安定性と非線形輸送」。Solid State Communications . 56 (12). Elsevier BV: 1023–1028. Bibcode :1985SSCom..56.1023C. doi :10.1016/0038-1098(85)90863-4. ISSN 0038-1098.
- ^ E. Canadell および M.-H. Wangbo (1996)、「酸化物および青銅におけるフェルミ面の不安定 性 」。C. Schlenker 編 (1996)、「低次元無機導体の物理と化学」書籍、Springer、481 ページ。ISBN 9780306453045
- ^ abcd Birtill, JJ; Dickens, PG (1979). 「水素モリブデン青銅相H x MoO 3の熱化学」。Journal of Solid State Chemistry . 29 (3). Elsevier BV: 367–372. Bibcode :1979JSSCh..29..367B. doi :10.1016/0022-4596(79)90193-2. ISSN 0022-4596.
- ^ Ramanujachary, KV; Greenblatt, DM; Jones, EB; McCarroll, WH (1993). 「準低次元化合物 KMo 4 O 6の新しい修飾の合成と特性評価」。Journal of Solid State Chemistry . 102 (1). Elsevier BV: 69–78. Bibcode :1993JSSCh.102...69R. doi :10.1006/jssc.1993.1008. ISSN 0022-4596.
- ^ アンドラーデ、マルガレス;マッフェイ、マリアナ・ランゾーニ。アウベス、レアンドロ・マルコス・サルガド。サントス、カルロス・アルベルト・モレイラ・ドス。フェレイラ、ベント。サルトーリ、アントニオ・フェルナンド (2012-10-11)。 「単結晶KMo4O6の微細構造と金属絶縁体転移」。材料研究。15 (6)。 FapUNIFESP (SciELO): 998–1002。土井：10.1590/s1516-14392012005000132。ISSN 1980-5373。
- ^ Alves, LMS; Damasceno, VI; dos Santos, CAM; Bortolozo, AD; Suzuki, PA; Izario Filho, HJ; Machado, AJS; Fisk, Z. (2010-05-26). 「K-Mo-O 系における非従来型金属挙動と超伝導」. Physical Review B . 81 (17). American Physical Society (APS): 174532. Bibcode :2010PhRvB..81q4532A. doi :10.1103/physrevb.81.174532. ISSN 1098-0121. S2CID 123147025.
