モデル 1939 (私のもの)

Mle 1939 （モデル1939）は、第二次世界大戦初期に使用されたフランスの対人跳躍地雷であり、主にドイツのS地雷跳躍地雷に対抗するために開発された。 ^[1]フランス陥落前にはほとんど使用されなかった。その設計図はフランス工兵隊のピエール・ドラランド少佐を通じて米国に渡り、米国のM2跳躍地雷の基礎となった。M2跳躍地雷は戦争中に広く使用されたが、ほとんど効果がなかったとされた。^[2] M2地雷はその後すぐに、ドイツのS地雷のほぼ正確なコピーであるM16跳躍地雷に置き換えられた。 ^[2]フランスも後にS地雷のコピーであるMle 1951地雷を製造した。^[3]

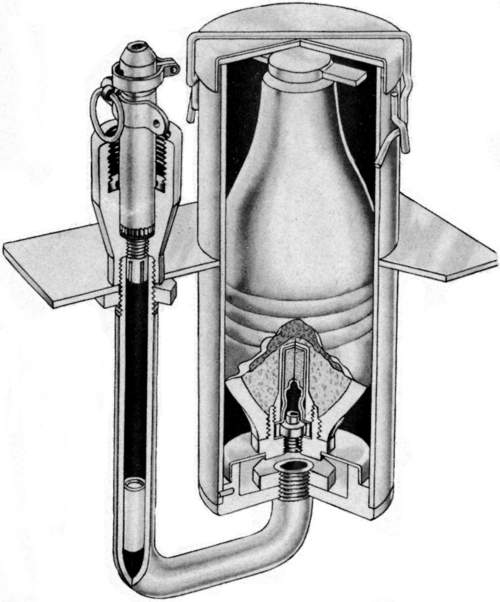

この地雷は、60 mmの迫撃砲弾を収めた大きな円筒形の本体と、トリップワイヤー用の圧力信管または引き込み信管のいずれかを保持する信管ホルダーと鋼管で接続された構造になっている。地雷本体の途中にある長方形の薄い金属板が追加の支持材となっている。信管が作動すると、閃光が鋼管に沿って本体の底部まで伝わり、0.8 gの黒色火薬が点火され、^[4]迫撃砲弾が地雷から発射され、花火の遅延装置が点火される。

地雷の重さは5.5ポンド、全体の高さは8.25インチ。金属製の支持板は6.4インチ×4インチの大きさ。爆薬は5オンスのメリナイトである。^[4]

遅延機能により、地雷は0.5mから2mの高さまで上昇すると起爆し、破片を飛び散らせながら爆発する。^[5]
