機械式スナッバー

機械式スナッバーは、地震による外乱やその他の過渡的な力によって引き起こされる過剰な衝撃や揺れから部品を保護するために設計された機械装置です。 ^[1]通常の動作状態では、スナッバーは張力と圧縮の動きを許容します。^[2]衝撃イベントが発生すると、スナッバーが作動し、拘束装置として機能します。この装置は剛性になり、動的エネルギーを吸収して支持構造に伝達します。^[3]

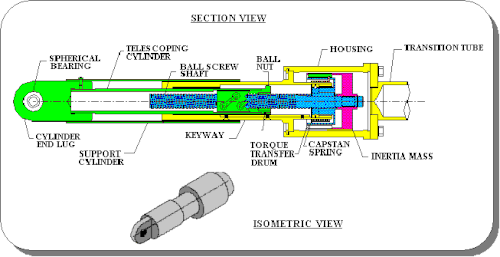

右の図は、機械式スナッバーの 1 つのスタイルの等角投影図を示しています。スナッバーの加速度閾値を超える外乱が発生すると、ボールねじとドラムが慣性質量に角運動量を生成します。質量の慣性抵抗により、弾性キャプスタンが構造チューブの一部である硬化マンドレルの周囲に締め付けられます。これにより、ボールねじの回転に対する拘束力が発生します。標準動作中、関連する加速度はスナッバーの閾値限界をはるかに下回っており、キャプスタンスプリングは作動しません。^[4]

アプリケーション

プロセスインパルスイベント

ウォーターハンマー^[5]
バルブが作動した
パイプ破裂
構造応答を低減することにより、過度の移動や過度のストレスから保護する

外部刺激イベント

地震などの地震現象^[6]
隣接コンポーネントの予期しない故障
高い風荷重

参考文献

^ 特殊アイテムゲージ OPUS (オンライン配管および使用方法仕様)、(2010 年 9 月 28 日取得)
^ 機械式スナッバーアセンブリ Piping Technology & Products, Inc. カタログ (2010 年 9 月 28 日取得)
^ パイプサポート配管の世界を探る (2010 年 9 月 28 日取得)
^ Mechanical Snubber Piping Technology & Products, Inc.、（2010年9月28日閲覧）
^ Can You Believe that Gauge? Workman, Larry、2010 年 9 月 23 日、(2010 年 9 月 28 日閲覧)
^ 原子力発電所の地震停止 Anderson, PH、1989年10月1日、（2010年9月28日閲覧）
