ループビンデュプリケーター

ループビン デュプリケーターは、録音済みのオーディオ カセットや8 トラック カートリッジの複製に使用される特殊なオーディオ テープマシンです。

ループビン複写機は 1990 年代初頭に初めて導入されました。

以前のシステムよりも可動部品が少ないため、操作の信頼性が向上しました。

アナログ ループ ビンは、デュプリケータの前面にある大きなビンにロードされた 1/2 インチ幅 (カセット複製の場合) または 1 インチ幅 (8 トラック テープ複製の場合) の長いループを使用します。このループ マスター テープは、スタジオ タイプのマルチトラック テープ レコーダを使用して事前にリアルタイムでプログラム マテリアルが録音された従来のオープン リール テープからデュプリケータのビンにロードされます。カセット複製用のループ テープには、ループ ビン マスター テープに 4 つのトラック (A 面用に 2 つのステレオ トラックが一方向に録音され、B 面用に他の 2 つのトラックが反対方向に録音される) があり、8 トラックの場合は、8 つのトラックすべて (4 つの 2 トラック ステレオ プログラム) が一方向に録音されます。ループ ビン マスター テープは、デュプリケータによって非常に高速に読み取られます。カセットの場合、オーディオ カセットの通常の再生速度 (1.875 ips )の 32、64、80、または 100 倍(それぞれ 60、120、150、および 187.5 ips) が使用され、8 トラックの複製の場合は通常の再生速度 (3.75 ips) の 10 倍または 20 倍 (それぞれ 37.50 ips および 75 ips) が使用されます。

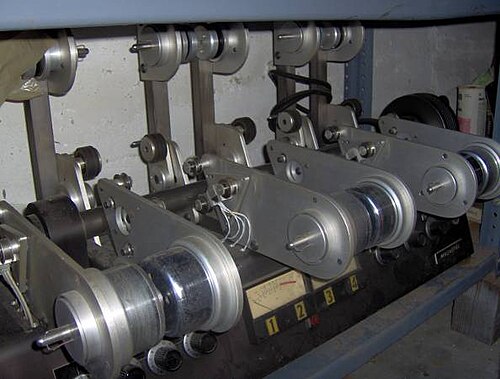

このループが再生されている間、A 面と B 面 (または 8 トラックの場合は 4 つのプログラムすべて) のオーディオ信号が「スレーブ」レコーダーまたは複数の「スレーブ」を含むオーディオ バスに送信されます。「スレーブ」は、ループ ビン マスター テープから A 面と B 面の両方の 4 つのトラックを、オープンフェイスの「パンケーキ」リール (プラスチック コアに巻かれた映画フィルムに類似) の未加工の 1/8 インチ オーディオ テープ (カセットの場合) に、または 8 つのテープ トラックすべてを、同じく「パンケーキ」リールに巻かれたバック潤滑 1/4 インチ オーディオ テープ (8 トラック カートリッジの場合) に、同じ高速で記録します。記録された後、このパンケーキ テープは、ローダーと呼ばれる特別な機械にロードされます。カセットの場合、ローダーには「C-0」カセットと呼ばれるリーダーのみを含むカセット シェルがあり、ローダーの種類に応じて、1 つずつロードされるか、または C-0 が自動的に供給されるホッパーにロードされます。次に、パンケーキからのテープは C-0 カセットのリーダーに接合され、ローダーによってカセットに巻き取られます。8 トラックの場合、テープはスレーブ レコーダーから、その側面に取り付けられた「サイドワインダー」と呼ばれる装置に巻き取られます。この装置には複数の小さなリールがあり、スレーブ レコーダーからテープを抽出して各リールに巻き取り、エンドレス ループ構成にします (テープは巻き取りの中心から引っ張られます)。次に、各リールは空の 8 トラック カートリッジに配置され、機械または手作業で、ループをまとめるホイル スプライスを使用して接合されます。ホイル スプライスは、再生時に 8 トラック プレーヤーを自動的に作動させて次のプログラムに進む役割も果たします。

デュプリケータのビン内のテープ ループには、通常、テープ ループの先頭と末尾の間に透明なリーダー セグメントが接合されています (一部のデュプリケータでは、代わりに金属箔接合を使用しています)。この透明なリーダー接合は、ループ ビン デュプリケータ内の光学センサー (箔接合の場合は、テープ パス内の電気接点と接触) によって読み取られ、キュー トーンがトリガーされてパンケーキ テープのリールに記録されます。このキュー トーンはローダーによって読み取られ、カセットの場合はローダーが作動してテープがパンケーキから停止して切断され、C-0 カセット シェル内のリーダーに接合されます。8 トラックの場合は、"サイドワインダー" メカニズムの内部カートリッジ リールへの巻き取りが解除されてテープが切断されます (このプロセスは、両方のタイプのメディアで "デスプール" と呼ばれます)。その後、新しいリールへの巻き取りが再開されます。実際、この巻き戻し音の一部 (「テーラー トーン」または「トリガー トーン」とも呼ばれる) は、以前に録音されたオーディオ カセットと 8 トラックのリーダー スプライスまたはフォイル スプライスで、約 20 ヘルツの非常に低周波のアルペジエートされたゴロゴロという音として聞こえます。これは、ラジオやオーディオ アンプで「モーターボート」の音が聞こえるときに聞こえる音に似ていますが、より高速で再生すると、実際にはより高周波の音として聞こえます (複製中に高速でテープに録音されたときのように)。

オーディオ カセットのXDR複製プロセスでは、ループ ビン複製機は代わりに 1 インチ幅のループ テープ (8 トラック複製に使用されるものと同じ) を使用し、より高品質の複製を実現します。

デジタル ループ ビンも 1990 年代初頭に導入されました。初期のデジタル ループ ビンは、ソース テープをハード ドライブに保存されたオーディオ データに置き換え、そのオーディオ データを読み取って「スレーブ」レコーダーに接続されたデジタル - アナログ コンバーターに送信していましたが、ハード ディスクにかかる負荷が大きいため、故障しがちでした。

ハードディスクは巨大なRAM バッファに置き換えられ、障害はなくなりましたが、機器の費用が大幅に増加しました。デジタル ビンは 256:1 以上の再生速度が可能であったため、バッファを 2 つの異なるプログラムに分割することで、1 つのビンを 2 つのビンとして機能させることができました。プログラムをロードしてループさせながら制作を行うことができ、その間に別のプログラムをバッファにロードすることができました。リアルタイム モニタリング システムでは、いずれかのバッファに保存されているオーディオを再生して、両方のプログラムがループして制作を行っている間にオーディオに潜在的な欠陥がないか確認することができました。

克服すべきもう 1 つの難題は、デジタル ビンをロードする方法でした。ビンは、ビンのバッファーに直接記録して手動でロードすることも、高速データ デバイスでロードすることもできます。デジタル ビンが初めて生産された当時は、Honeywell 社製のVLDS (Very Large Data Store) と呼ばれるS-VHSベースのストレージ デバイスが使用されていました。1 本の S-VHS テープには、5 GB を超えるデータを保存できました。これらの非常に高価なストレージ デバイスは、最終的に CD ロードに置き換えられました。

デジタル ループ ビンを使用する利点は次のとおりです。

• コピー中に劣化するマスターテープはありません
• マスターは1つだけ作成する必要があります
• オーディオははるかに高速に転送できます
• ビンをシャットダウンせずに、再生中のオーディオを制作中に監視できます。
• ソーステープからテープヒスノイズを除去します

欠点:

• 初期費用
• 録音に欠陥があると、微妙なアナログ劣化ではなく、大きなポップ音やクラック音が発生します。
• 大量の熱が発生し、適切に空調しないと過熱する可能性があります。
