LPX (フォームファクター)

LPX （ Low Profile eXtensionの略）は、もともとWestern Digitalによって開発され、1987年から1990年代後半まで広く使用されていた、緩く定義されたマザーボードフォーマット（フォームファクタ）でした。 ^{[1] [2]}

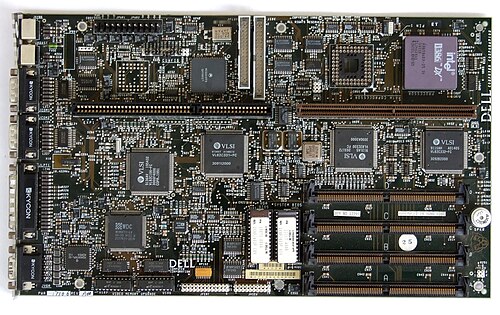

LPXには公式の仕様はなかったが、設計は通常、13 × 9インチ（330 × 229 mm）のマザーボードで、メインのI/Oポートは背面に搭載され（これは後にATXフォームファクターで採用された）、マザーボードの中央にはライザーカードがあり、その上にPCIスロットとISAスロットが搭載されていた。このレイアウトはIBMのPS/2 Model 30パーソナルコンピュータで最初に使用され、Western DigitalはこれをベースとしてLPXを開発した。^[2]標準化された仕様がなかったため、ライザーカードはマザーボードの設計間で互換性がほとんどなく、製造元間ではなおさらだった。内部のPSUコネクタは、ATフォームファクターで使用されていたものと同じタイプだった。

LPX仕様で実現した最も成功した機能の1つは、よりコンパクトな電源の使用であり、これは後にBaby ATやフルサイズのATケースでも広く使用されるようになりました。^[3] LPXフォームファクタ電源はATX規格以前のほとんどのコンピュータケースで広く普及していたため、実際のATおよびBaby AT電源フォームファクタの方がサイズが大きいにもかかわらず、メーカーがこれを「AT」電源（またはIBM PS/2で使用されていたため「PS/2」電源と呼ばれることもあります）と呼ぶことは珍しくありませんでした。LPXフォームファクタ電源は最終的に、幅と高さが同じATXフォームファクタ電源の基礎となりました。

この仕様は 1990 年代前半から中頃に非常に人気があり、一時的に AT フォーム ファクタに取って代わり、最も一般的に使用されるようになりました。しかし、 1997 年にPentium IIがリリースされると、プロセッサの比較的高い熱分散要件のため、Pentium II システムでは良好な空気の流れが重要となり、この形式の欠陥が浮き彫りになりました。LPX システムでは、ライザー カードが中央に配置されていたため、空気の流れが制限されていました。AGP形式の導入により、問題がさらに複雑になりました。設計によりライザー カードのピン数が増えただけでなく、ほとんどのカードが 1 つの AGP、1 つの PCI、および 1 つの ISA スロットに制限されたため、ほとんどのユーザーにとって制限が厳しすぎました。一部の低品質の LPX ボードには、実際の AGP スロットが装備されておらず、単に物理的な AGP スロットを使用して PCI バスに接続されていました。ただし、当時の多くの「AGP」グラフィック カードは実際には内部的に PCI カードであり、AGP が提供する機能を活用していなかったため、これはほとんど注目されませんでした。

LPXは 1998 年頃に段階的に廃止されました。NLX が後継として予定されていましたが、多くのメーカーが代わりにMicroATXまたは独自のマザーボード形式を選択しました。
