AT (フォームファクター)

IBM 互換 パーソナルコンピュータの時代、AT フォームファクタはIBM AT用マザーボードの寸法とレイアウト (フォームファクタ) で構成されます。Baby AT マザーボードは若干小さく、8.5 インチ x 13 インチです。^{[1]それ以前の}IBM PCおよびIBM XTモデルと同様に、多くのサードパーティ製造業者がIBM AT フォームファクタと互換性のあるマザーボードを製造し、エンドユーザーがコンピュータをより高速なプロセッサにアップグレードできるようにしました。IBM AT は、1980 年代の急成長中の家庭用コンピュータ市場で広く模倣された設計になりました。当時製造された IBM クローンはAT互換設計を使用するようになり、その人気に貢献しました。1990 年代には、多くのコンピュータがまだ AT とその派生型を使用していました。1997 年以降、AT フォームファクタはATXに大きく置き換えられました。

オリジナルの ATマザーボード(後に「フル AT」として知られるようになった) は 13.8 × 12 インチ (351 × 305 mm) で、「ミニ デスクトップ」や「ミニタワー ケース」には収まりません。また、ボードのサイズが大きいため、ドライブ ベイの後ろのスペースも占有し、新しいドライブのインストールが難しくなります。(IBM のオリジナルの厚手のスチール ケースでは、2 つの5+1 ⁄ 4インチのフルハイト ドライブ ベイは、マザーボードの前面から突き出ています。より正確には、左側のベイはマザーボードから突き出ており、右側のベイは 2 つのハーフハイト ベイに分割され、さらにシャーシの下部に向かって下方に伸びているため、1 つのハーフハイト ドライブの下に 2 つ目のフルハイト固定ディスクを取り付けることができます。

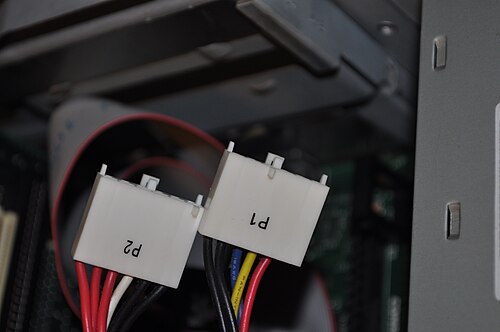

AT マザーボードの電源コネクタは、ほぼ同一の 6 ピン プラグとソケットです。IBM の設計では、コネクタは機械的にキーが付けられており、それぞれが正しい位置にしか挿入できませんが、一部のクローン製造業者はコストを削減し、キーのない (交換可能な) コネクタを使用しています。残念ながら、必要な 2 つの電源コ​​ネクタは簡単には区別できず、不適切に接続したために多くの人がボードを損傷しています。差し込むと、各コネクタの 2 本の黒いワイヤが互いに隣接して、合計 12 本のうち 4 本の連続した黒いワイヤの列ができます。技術者は、適切な取り付けを保証するために、「黒いワイヤを中央でまとめる」や「赤と赤で接続すると死んでしまう」などの 記憶法を開発しました。

1987年に、 IBM PC/XT 286 (5162) ^[2]のマザーボードをベースにしたBaby ATフォームファクタが導入され、その後すぐにすべてのコンピュータメーカーがATを放棄してより安価で小型のBaby ATフォームファクタを採用し、286プロセッサからP5 Pentium、一部のPentium IIシステムまで、数世代にわたるコンピュータに使用されました。これらのマザーボードは、ATフォームファクタのものと取り付け穴の位置や8つのカードスロットの位置が似ていますが、幅は8.5インチ (216 mm) で、最大長は13インチ (330 mm) と、フルサイズのATボードよりわずかに短くなっています。ただし、Baby ATボードのほとんどはこれよりも短く、通常は9～10インチ (229～254 mm) でした。^[3]この種のマザーボードのサイズと柔軟性が、このフォーマットの成功の鍵でした。より大きな CPU クーラーの開発と、それがフルサイズの PCI カードや ISA カードをブロックしたことにより、Baby AT は終焉を迎え、後継のATX が誕生するきっかけとなりました。AT 規格は現在ではほぼ廃止されていると考えられていますが、一部の産業用コンピューターでは今でも使用されています。

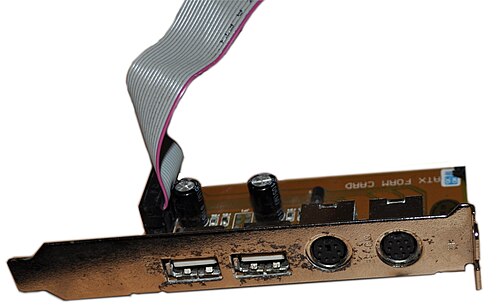

1995年、IntelはATXフォームファクタを導入し、徐々に古いBaby ATマザーボードに取って代わりました。1990年代後半には、ボードの大多数がBaby ATかATXのいずれかでした。多くのマザーボードメーカーは、業界の多くのコンピュータケースと電源がまだATボード用に設計されており、ATXボード用に設計されていなかったため、ATXよりもBaby ATを好みました。また、ATXマザーボードには8番目のスロットがなかったため、一部のサーバーでは使用できませんでした。後のBaby ATボードは、ATとATXの両方の電源コネクタをサポートし、さらにスタンバイ電源（低電圧電源スイッチ、Wake-on-LAN/Wake-on-Modem Ring ^[4]を可能にする）や、 ATXフォームカードを使用することでUSBなどのATX機能をサポートしました。業界がATXマザーボード構成に移行した後、Baby ATとATXの両方のマザーボードをサポートするようにケースと電源を設計することが一般的になりました。

ボードのコネクタは 2 つの Molex 15-48-0106 コネクタです。これは Molex 90331 と嵌合します。
