LM358

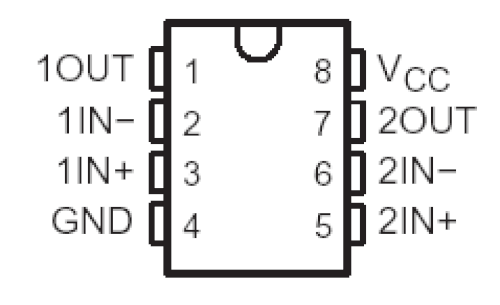

LM358は、もともとナショナルセミコンダクターによって導入された低電力デュアルオペアンプ集積回路です。^[1]

V _CCには+3 ～ +30ボルトの単一電源を使用します (ただし、LM358B の 36 ボルトなど、一部のバリアントではさらに高い電圧が使用されます)。

_{入力電圧は-0.3ボルトからV CC}までの範囲です。入力段のバイポーラ接合トランジスタは、ベース-エミッタ接合電圧がトランジスタが機能するのに十分なコレクタとベース間の電圧差を提供するように構成されているため、グランド（GND）より低い小さな負の入力電圧は許容されます。[ 2 ^]

歴史

741とそのデュアルおよびクワッド派生品の開発後、ナショナルセミコンダクターのラッセルとフレデリクセンは、低電圧単電源パッケージに適したアンプ設計を開発しました。^[3]^[4]これは、ジェームズソロモンによる入力段のg ^{m低減技術に依存していました。}^[5]^[4] これはLM324に発展し、すぐに業界標準のクワッドオペアンプになりました。^[4] その後すぐに、同様のデュアル設計のLM358が続き、低コストで数十年前の業界標準のグループに加わりました。^[4]

参考文献

^ http://www.ti.com/product/lm358
^ Elliott, Rod (2016). 「電圧フォロワー」. sound-au.com . 図5. 2021年8月1日時点のオリジナルよりアーカイブ。2022年7月27日閲覧。
^ ロナルド・ラッセル、トーマス・フレデリクセン、「自動車および産業用電子ビルディングブロック」、IEEE Journal of Solid-State Circuits、Vol. SC-7、1972 年 12 月、pp. 446–454。
^ abcd Op Amp Applications Handbook、Walt Jung 編、2005 年、e Analog Devices シリーズ、809 ページ Oxford and Burlington、Newnes
^ James Solomon、「モノリシックオペアンプ：チュートリアル研究」、IEEE Journal of Solid State Circuits、Vol. SC-9、No. 6、1974 年 12 月。

さらに読む

LM358 は現在、複数の企業によって製造されている業界標準部品であり、すべての企業がデータシートを公開しています。

Diodes Incorporated : データシート、ウェブページ
フェアチャイルドセミコンダクター：データシート、ウェブページ
ON Semiconductor : データシート、ウェブページ
STマイクロエレクトロニクス：データシート、ウェブページ
Texas Instruments : データシート、ウェブページ
National Semiconductor : データシート、MIT コース 6.115 のサポート資料。
