クリルパ橋 | |
|---|---|
 | |
| 座標 | 南緯27°28′10″ 東経153°01′05″ / 南緯27.4694° 東経153.018° / -27.4694; 153.018 |
| 運ぶ | 歩行者と自転車 |
| 十字架 | ブリスベン川 |
| ロケール | ブリスベン、クイーンズランド、オーストラリア |
| 正式名称 | クリルパ橋 |
| 特徴 | |
| デザイン | テンセグリティケーブルステー |
| 全長 | 470メートル（1,540フィート） |
| 幅 | 6.5メートル（21フィート） |
| 最長スパン | 120メートル（390フィート） |
| クリアランス以下 | サウスバンク側の堤防から11メートル（36フィート）上 |
| 歴史 | |
| エンジニアリングデザイン | オーヴェ・アラップ・アンド・パートナーズ |
| オープン | 2009年10月4日 |
| 位置 | |
クリルパ橋（元々はタンクストリート橋として知られていた）は、オーストラリアのクイーンズランド州ブリスベンのブリスベン川に架かる6,300万豪ドルをかけて建設された歩行者・自転車専用橋である。[1] [2]この橋は、サウスブリスベンのクリルパポイントとブリスベン中心業務地区のタンクストリートを結んでいる。2011年、この橋は世界建築フェスティバルで世界交通建築オブザイヤーに選ばれた。[3]
ボルダーストーン社が橋を建設し[4]、同社の設計チームにはコックス・レイナー・アーキテクツとアラップ・エンジニアズが含まれていた。
2007年12月12日、サウスブリスベンのクリルパ公園で起工式が行われた。橋は2009年10月4日にクイーンズランド州首相 アンナ・ブライによって開通した。[5]
構造
クリルパ橋は世界最大のハイブリッドテンセグリティ橋です。[6] 水平桁のみがテンセグリティの原理に準拠しています。クリルパ橋は、テンセグリティの原理に基づいた複数のマストを持つ斜張橋構造で、バランスのとれた張力と圧縮の要素の相乗効果を生み出し、信じられないほど強い軽量構造を生み出します。[6]
橋の長さは470メートル（1,540フィート）、主径間は128メートル（420フィート）で、2つの大きな展望・休憩プラットフォーム、2つの休憩エリア、橋の全長にわたって連続した全天候型キャノピーが特徴です。[7] [8]キャノピーは二次テンセグリティ構造によって支えられています。[6]橋には、6.8キロメートル（4.2マイル）のらせん状ストランドケーブルを含む560トン（620ショートトン）の構造用鋼が組み込まれていると推定されています。[9]
橋の構造は、18 の構造用鋼橋床版、20 の構造用鋼マスト、および 16 の水平スパー[要出典]、または平たく言えば水平マストで構成されています。72 のプレキャスト コンクリート デッキ スラブが主橋床版上に配置され、現場打ちコンクリート ステッチ ポアによって鋼構造に固定されています[要出典]。複雑なケーブル システムは、80 本の主亜鉛メッキ らせん状ストランド ケーブルと 252 本のスーパー二相ステンレス鋼製テンセグリティ ケーブル [ 要出典 ] で構成されています。これらの要素をつなぎ合わせることがプロジェクトで最もリスクが高く、要素の 1 つに寸法の誤差があると、プロジェクトのクリティカル パスが停止していたでしょう。上部構造は、橋の中央にある最終状態で、計画された垂直位置から 13 mm 以内でした[要出典]。
橋は洗練されたLED照明システムで照らされており、さまざまな照明効果を生み出すようにプログラムすることができます。照明の構成に応じて、必要な電力の75％〜100％が太陽エネルギーによって供給されます。[6]
命名コンテスト
橋の新しい名前を決めるために公募が行われた。2008年11月23日、クイーンズランド州ヌンダのシェーン・スパルゴ氏が提出したクリルパ橋[ 10]が優勝作品であると発表された。 [11]この名前は、サウスブリスベンとウェストエンド地域を指すオーストラリア先住民の言葉を反映しており、 「水ネズミの場所」を意味する。[12]
ギャラリー
-

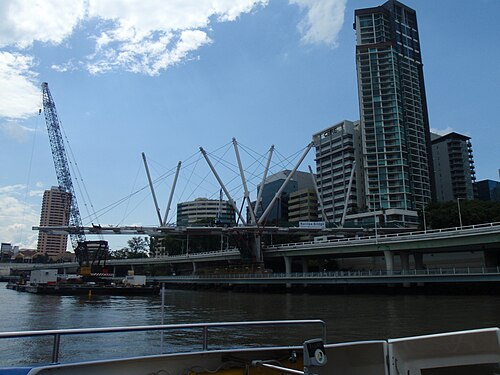

クリルパ橋建設
2009年2月25日 -

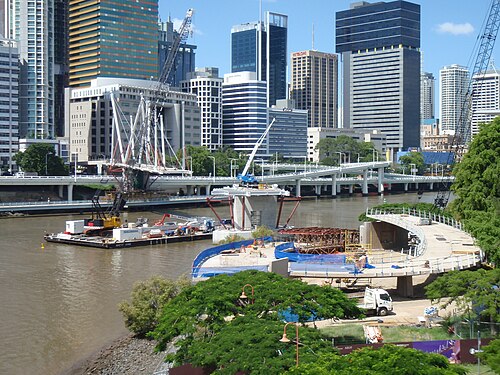

クリルパ橋建設
2009年3月8日 -

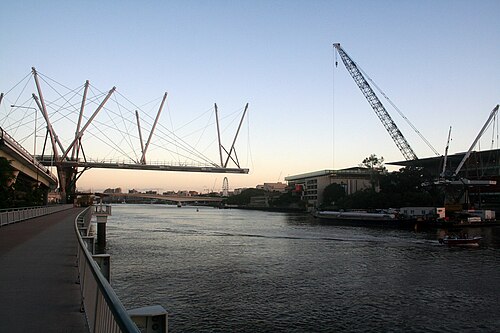

クリルパ橋建設
2009年3月16日 -

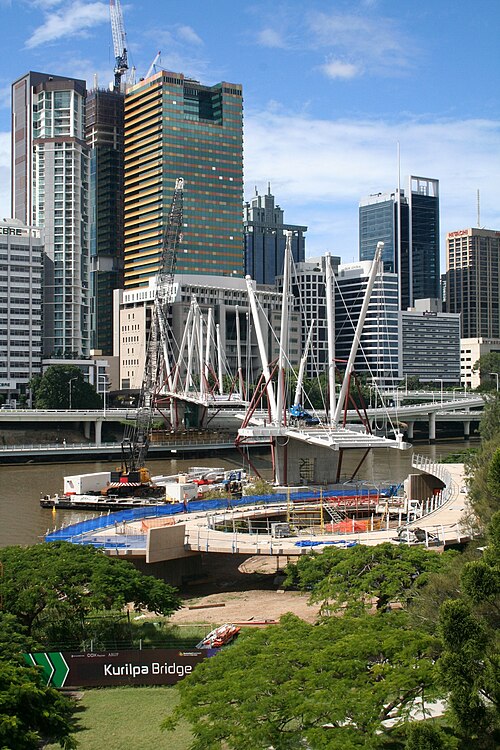

クリルパ橋建設
2009年4月4日 -

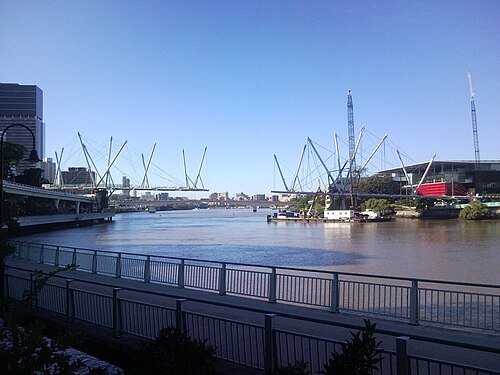

クリルパ橋建設
2009年4月16日 -

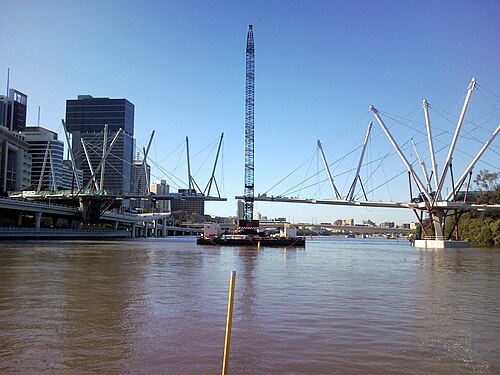

クリルパ橋建設
2009年4月24日 -

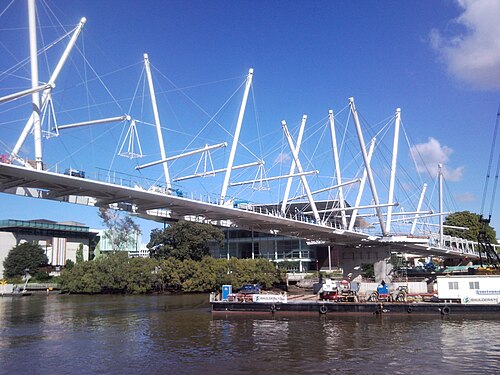

クリルパ橋建設
2009年7月19日 -

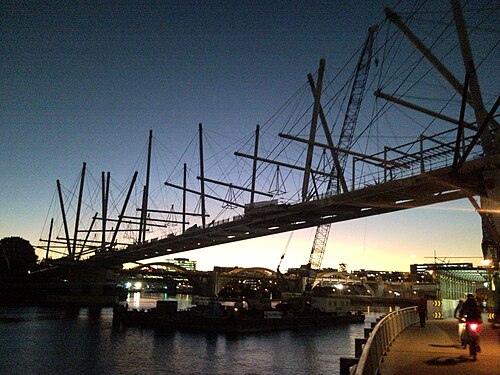

クリルパ橋建設
2009年7月21日 -
夜のクリルパ橋
2010年4月 -
2011 年 11 月 15 日の夜のブリスベン、クリルパ橋
.jpg/500px-Brisbane_(6868660143).jpg)
