おもちゃが動く様子を見る ( Ogg Theora形式、1.7 MB) (クリップ情報)

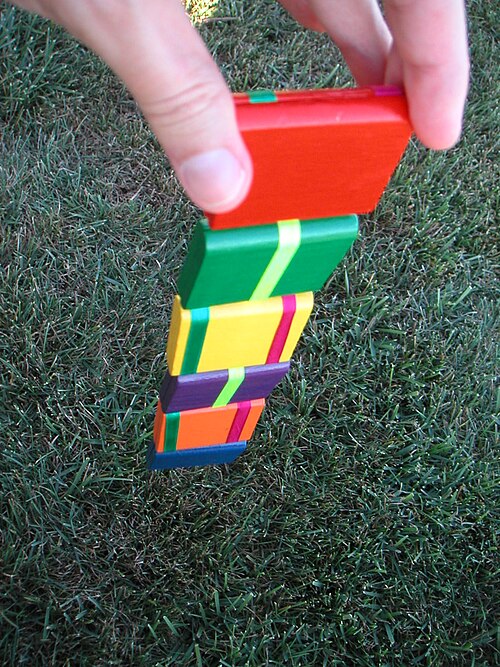

ヤコブのはしご(魔法の石板、中国の積み木、カチカチ音を立てるおもちゃとも呼ばれる[1])は、紐やリボンで木のブロックをつなぎ合わせて作られた民俗玩具である。はしごの片端を持つと、ブロックが紐を伝って流れ落ちるように見える。この効果は、ブロックが次から次へとひっくり返ることによって生じる視覚的な錯覚である。ブロックの位置が変わったように見えて実際には変わっていない、キネティックイリュージョンとも考えられる。 [1]ヤコブのはしごという名前は、創世記28章12節に出てくる天国へのはしごに由来している。[1]
起源は不明だが、ジェイコブス・ラダーに関する最も古いレビューは、1889年のサイエンティフィック・アメリカン誌の記事で、その構築方法と仕組みについて説明されている。[1]
この単純なおもちゃは、動作中は非常に錯覚的です。上のブロックの端をつかみ、2 番目のブロックを同じ高さまで持ち上げるように回すと、2 番目のブロックの上端が逆さまの位置に落ち、最初ははしごの片側、次に反対側と、シリーズの他のメンバーの上を下に通過して一番下に到達するように見えます。しかし、この効果は見かけ上のもので、実際には 2 番目のブロックはシリーズの元の位置に戻るだけです。しかし、動作中は逆になり、以前は下端だったものが上端になり、前面と背面が入れ替わります。2 番目のメンバーの位置が変わると、3 番目のブロックと平行になり、3 番目のブロックが解放され、3 番目のメンバーが 4 番目のブロックの上に落ち、5 番目のブロックが解放され、シリーズ全体にわたってこれが繰り返されます。
— 「ジェイコブス・ラダー」、サイエンティフィック・アメリカン、第61巻、第15号(1889年10月)[2]
工事

絡み合ったリボンの配置により、各ブロックは両端のいずれかで隣のブロックにヒンジで接続されているかのように動作します。同じメカニズムは1980年代のおもちゃのルービックマジック[3]でも使用されていますが、プラスチックのフィラメントが正方形を斜めに横切るように走っており、その結果、正方形は隣接する2辺 のいずれかに沿ってヒンジで接続できます。

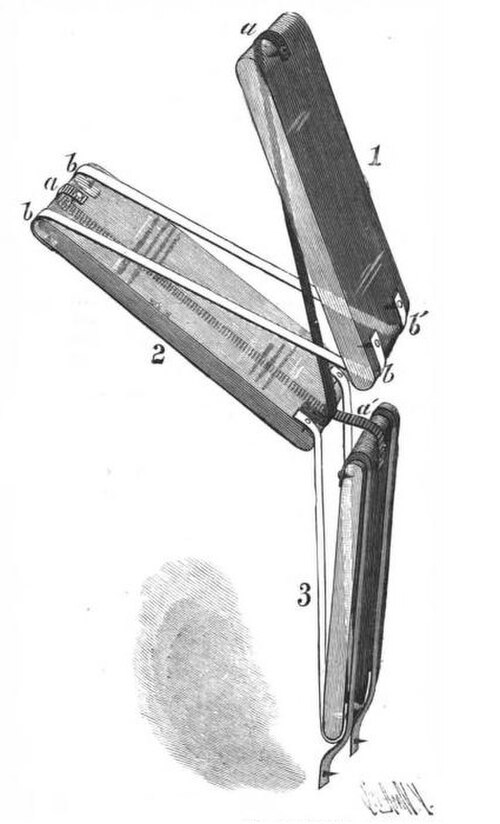

図 2 には、シリーズの上部にある 3 つのブロック 1、2、3 とそれらの接続テープが示されています。ブロックは透明で表示され、接続の配置を示すために互いに少し離れています。ブロック 1 には、3 つのテープa、b、bが取り付けられています。テープaは、上端の中央でブロックの表面に固定されており、このブロックの丸い端を越えてブロック 2 の丸い端の下に伸びています。テープb、bは、ブロック 1 の表面に取り付けられており、このブロックの下端の下まで下方に、ブロック 2 の上端の上まで上方に伸びています。ブロック 2 の上面の中央に取り付けられているテープaは、このブロックの端を越えて、ブロックの下まで下方に伸び、ブロック 3 の上端まで伸びて固定されています。このテープ配置は、シリーズ全体にわたって採用されています。
— サイエンティフィック・アメリカン[2]
起源
この玩具は中国発祥であるとか[4]、ツタンカーメンの墓で発見されたとか[5] [6]、植民地時代のアメリカで清教徒が日曜日に遊ぶことを許した数少ない玩具の一つであるとか[7] [自費出版情報]、様々な説があるが、この玩具の本当の起源は不明である。[1]
多くのわずかなバリエーションが米国で特許を取得しており、1940 年代のバージョンでは、1 ブロックに 1 ペニーを入れるためのくぼみがあり、その後、消えたり、再び現れたりしました。[1]日本の博学者、平賀源内(1728–1780) は、後に「源内の不思議なカタカタ」と呼ばれるようになったヤコブのはしごを建造しました。[要出典]
参照
参考文献
- ^ abcdef Frauenfelder, Mark (2011). Make: Technology On Your Time, Vol. 26: Roll Your Own 、 p.148。O'Reilly Media。ISBN 9781449397593 。
- ^ ab Scientific American、1889年10月12日、227ページ。
- ^ 「ルービックマジック」、Mathematische-Basteleien.de。「第一印象は、すべてのピースにヤコブのはしごのおもちゃのように2つのヒンジがあるということです。これは部分的に正しいです。ただし、メカニズムはより複雑です。」2016年5月にアクセス。
- ^ Nourse , James G. (1981/1986). Simple Solutions to Rubik's Magic、p.6。バンタム。ISBN 9780552118477 / ISBN 9780553267686。
- ^ Baljeu, Janet (2012). Downloading Spirit: Babushka、p.38。Xlibris。ISBN 9781469157665。「それから、ツタンカーメンの墓で発見されたヤコブ・ラダーのおもちゃがあります。」
- ^ 「ジェイコブのはしご」、WoodCraftArts.com。「伝説によれば、ツタンカーメン王の墓で発見されたそうです」。
- ^ Judah, JC (2008). The Legends of Brunswick County: Ghosts, Pirates, Indians and Colonial North Carolina、p.136。Lulu.com。ISBN 9780615175867。「それは『素敵で静かなおもちゃ』だったからです。」
