Intel システム開発キット

Intel は新しいマイクロプロセッサを発売するたびに、エンジニア、大学生などが新しいプロセッサの概念や機能に慣れることができるシステム開発キット(SDK)を同時に提供しました。SDK シングルボードコンピュータでは、キーボードからオブジェクトコードを入力するか、通信ポート経由でアップロードして、コードをテスト実行できます。SDK ボードには、キーボードやその他のインターフェイスを操作するためのシステムモニター ROM が搭載されていました。キットの具体的な機能はさまざまですが、一般的にはオプションのメモリとインターフェイス構成、シリアル端末リンク、オーディオカセットストレージ、EPROMプログラムメモリが搭載されていました。Intel のIntellec開発システムでは、SDK ボードにコードをダウンロードできました。

さらに、インテルは、自社の独自のオペレーティング システムを実行し、  自社のプロセッサを対象とした開発ツール (アセンブラ、後にはコンパイラ) をホストする、より大規模な開発システムを幅広く販売していました。これには、マイクロコンピュータ開発システム(MDS)、パーソナル開発システム (PDS)、インサーキット エミュレータ(ICE)、デバイス プログラマなどが含まれます。これらのほとんどは、IBM PC が事実上の標準となり、 JTAGなどの他の標準化されたテクノロジによって時代遅れになりました。

SIM4-01プロトタイピングボードには、1971年に導入された最初のマイクロプロセッサであるIntel 4004を含む完全なMCS-4マイクロコンピュータセットが搭載されています^。[1]

Intel 8008をベースにしたMCS-8マイクロコンピュータセットを搭載したSIM8-01プロトタイピングボードは1972年にリリースされました。^[2]

これは、Intel の最初の 8 ビット マイクロプロセッサ ベースの開発システムでした。このボードには、CPU、RAM、ROM、TTY 端末インターフェイスがすべて搭載されており、単一のボードとして実行できます。

PROM プログラマ ボード (MP7-0x) が使用可能であり、マイクロ コンピュータ コネクタ ボード (MCB-810) を介して接続されていました。

SIM8-01 は、そのように販売されたわけではありませんが、1972 年 4 月にはすでに 900 ドル (2022 年には 2,850 ドル) で販売されていた、最初の 8 ビット マイクロプロセッサ ベースのシングル ボード コンピュータ (SBC) です。

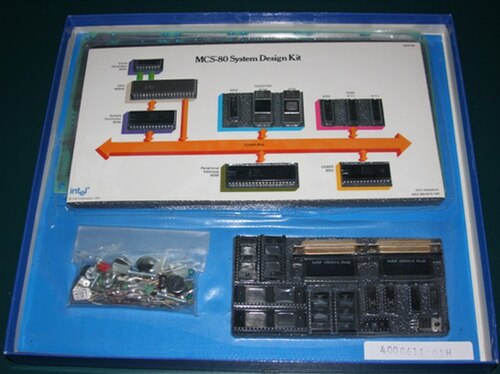

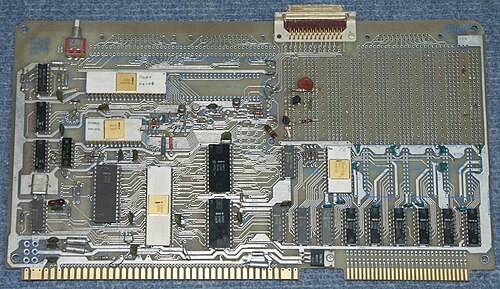

1975 年の 8080 システム デザイン キット (SDK-80) は、2.048 MHz でクロックされるIntel 8080マイクロコンピュータ システム (MCS-80) を評価するためのトレーニングおよびプロトタイプの手段を提供しました。(基本的な 8080 命令サイクル時間は 1.95 μs で、これは 4 クロック サイクルでした。) SDK-80 により、既存のアプリケーションへのインターフェイスまたはカスタム インターフェイスの開発が可能になりました。モニター ROM が提供されました。

• • RAM 256 バイト（1 KB まで拡張可能）
  • ROM 2 KB（4 KBまで拡張可能）
  • サイズ/重量 12 (W) × 0.5 (D) × 6.75 (H) インチ
  • I/O ポート: パラレル (24 ライン、48 ラインまで拡張可能)、シリアル最大 4800 ボー
• ドキュメント
  • ユーザーズマニュアル

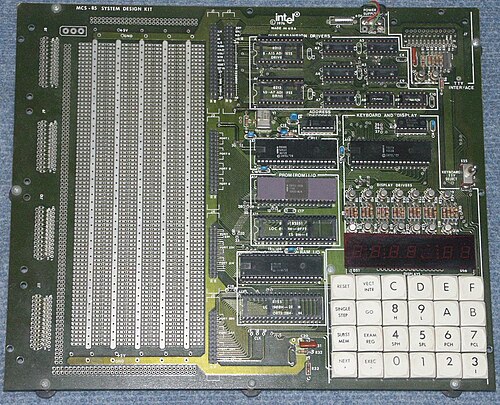

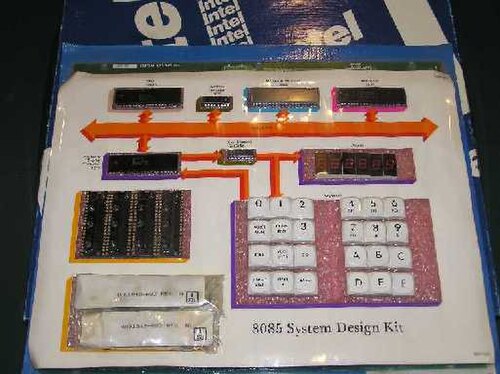

SDK-85 MCS-85 システム設計キットは、 3 MHz でクロックされ、1.3 μs の命令サイクル タイムを持つIntel 8085プロセッサを使用したシングル ボード マイクロコンピュータ システム キットでした。キットの構築を完了するために必要なすべてのコンポーネント (LED ディスプレイ、キーボード、抵抗器、コンデンサ、水晶、およびその他のハードウェアなど) が含まれていました。システム モニタには、プログラム済みの ROM が付属していました。キットには、ユーザー プログラムを直接挿入、検査、および実行するための 6 桁 LED ディスプレイと 24 キー キーボードが含まれていました。また、CPU のビット シリアル SID ピンと SOD ピンを使用して 20 mA 電流ループ テレタイプ用のシリアル トランジスタ インターフェイスもありました。工場標準キットのプログラムとデータ用の最大ユーザー RAM は、0xC2 または 194 10 進バイトに制限されていました。拡張 RAM では、256 バイトすべてが使用可能でした。ユーザー プログラムは、シリアル入出力、CRLF、キーボードの読み取り、ディスプレイの書き込み、時間遅延、2 進数から 2 文字の 16 進数への変換などの機能を実行するために、モニター ROM 内のサブルーチンを呼び出すことができます。

• • 256 バイトの RAM は、別の 8155 RAM / 22 のプログラム可能な IO ラインを使用して 512 バイトまで拡張できます。14 ビットのプログラム可能なタイマー/カウンターは、システムのシングルステップ制御に使用されました。拡張タイマー/カウンターが利用可能でした。
  • ROM 2 KB は、拡張ソケット内の別の 8755 EPROM / 16 のプログラム可能な IO ラインを使用して 4 KB まで拡張可能です。
  • サイズ/重量 30.5(W)×25.7(D)×1.3(H)cm。
• ドキュメント
  • ユーザーズマニュアル

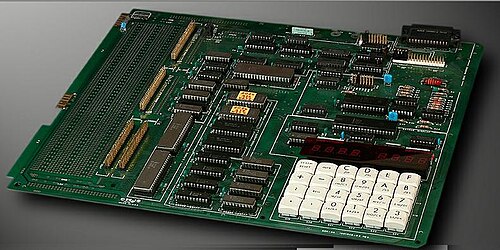

SDK-86 MCS-86 システム設計キットは、キット形式の完全なシングル ボード 8086 マイクロコンピュータ システムです。LED ディスプレイ、キーボード、抵抗器、コンデンサ、水晶、その他のハードウェアなど、キットの構築に必要なすべてのコンポーネントが含まれています。一般的なソフトウェア ユーティリティとシステム診断用のシステム モニタを含む、プログラム済みの ROM も含まれています。完全なキットには、8 桁の LED ディスプレイと、ユーザーのプログラムを直接挿入、検査、および実行するための 24 キーのニーモニック キーボードが含まれています。さらに、テレタイプ ターミナル、CRT ターミナル、または Intellec システムのシリアル ポートに直接インターフェイスできます。SDK-86 は、ユーザーのアプリケーションへのシンプルなインターフェイスのために設計された柔軟性を備えた高性能プロトタイプ システムです。

SDK-86 (システム設計キット) は、Intel 8086 マイクロプロセッサを使用した最初のコンピュータでした。Intel は、マイクロプロセッサの成功はできるだけ多くのユーザーによる評価にかかっていると考えていたため、このキットは 8086 チップ 1 個よりも安い価格でシングル ボード キットとして販売されました。すべての主要コンポーネントはソケットに取り付けられており、明確で完全な組み立てマニュアルのおかげで、技術的な知識が限られている人でもキットを組み立てることができました。このシステムは、オンボード キーボードとディスプレイを使用して使用することも、シリアル ビデオ ターミナルに接続して使用することもできます。

• 内部 ROM モニターは次のコマンドを提供しました。
  • S (代替メモリ): メモリ位置を表示/変更する
  • X (レジスタの検査/変更): 8086 個のレジスタを表示/変更します
  • D (メモリ表示): メモリの内容を表示します
  • M (移動): メモリデータのブロックを移動する
  • I (ポート入力): 入力ポートからデータを受信
  • O (ポート出力): 出力ポートにデータを送信
  • G (go): ユーザープログラムを実行する
  • N (シングルステップ): 単一のプログラム命令を実行する
  • R (ファイルの読み取り): オブジェクト ファイルをテープからメモリに読み取ります
  • W (ファイル書き込み): メモリブロックをテープに書き込む
• 技術情報:
  • 名前 SDK-86
  • メーカー インテル
  • タイプ ホームコンピュータ
  • 原産国：米国
  • 1979年
  • 組み込み言語ROMモニター
  • キーボード 16進数 24キー
  • CPU インテル 8086
  • 周波数 2.5 または 5 MHz (ジャンパー選択可能)
  • RAM 2 KB（4 KB まで拡張可能）
  • ROM 8 KB (モニター)
  • テキストモード 8桁LED
  • I/O ポート: プロセッサ バス、パラレルおよびシリアル I/O
  • 電源 + 5V、-12V 外部ACアダプター
  • 価格 780ドル
• ドキュメント
  • 組み立てマニュアル
  • SDK-86 ユーザーズマニュアル
  • Intel 8086 CPU ユーザーズマニュアル

Intel ECK88 8088 教育用コンポーネント キットは 1979 年にリリースされ、8088 プロセッサが使用されていました。

1979 年の HSE-49 エミュレータは、オンボードの 33 キーのキーパッド、8 文字のディスプレイ、2 つの 8039 マイクロコントローラ、2K バイトのユーザー プログラム RAM、シリアル ポートとケーブル、およびエミュレータの動作とユーザー インターフェイスを監視する ROM ベースのモニターを備えたスタンドアロン開発ツールでした。エミュレータは、最大 11 MHz の速度で 8048/8049 ファミリのマイクロコントローラのプログラムを実行およびデバッグする手段を提供します。エミュレータは、ユーザーのシステム内の MCS-48 デバイスを置き換えるエミュレーション ケーブルと 40 ピン プラグを介して、ユーザーが設計したシステムに接続します。HSE-49 キーパッドを使用すると、設計者はプログラムをリアルタイム モードまたはシングル ステップ モードで実行し、最大 8000 個のブレークポイント フラグを設定し、ユーザー プログラム メモリ、内部および外部データ メモリ、および内部 MCS-48 ハードウェア レジスタの内容を表示または変更できます。 HSE-49 エミュレーター システムのデバッグ機能は、ホスト Intellec 開発システムにリンクすると、開発システムのプログラム アセンブリおよびストレージ機能とともに、総合的な製品開発に必要なツールを提供します。

• 周波数 11 MHz
• メモリ 2KB
• VRAMなし
• 2KB
• サイズ/重量 14 (W) × 0.5 (D) × 10 (H) インチ / 4.0 ポンド
• I/O ポート: エミュレーション ケーブルとプラグ、20 mA 電流ループまたは RS232 (ジャンパー選択可能)

• 技術情報:

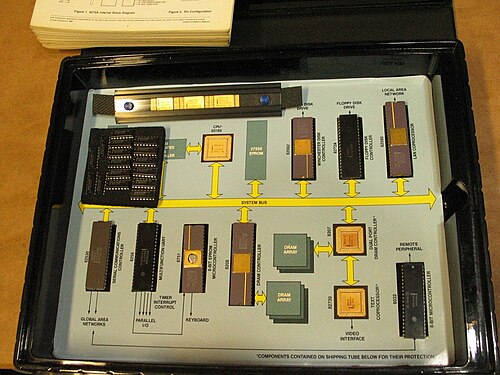

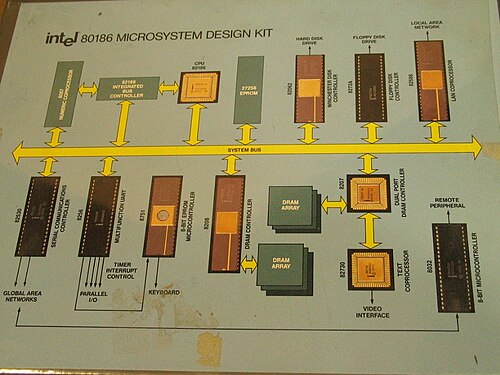

  • 名前 MDK-186
  • メーカー インテル
  • タイプデザインキット マイクロコンピュータ
  • 原産国：米国
  • キーボードなし
  • CPU インテル 80186
  • コプロセッサ Intel 8087
• ドキュメント

• 技術情報:
  • 名前 MDK-286
  • メーカー インテル
  • タイプデザインキット マイクロコンピュータ
  • 原産国：米国
  • ROMに内蔵された言語モニター
  • CPU インテル 80286
  • コプロセッサ Intel 8087
• ドキュメント

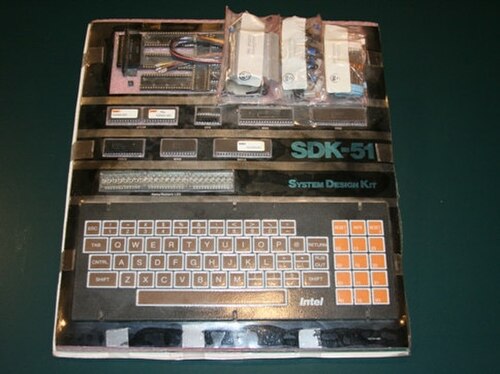

1982 年にリリースされた SDK-51 MCS-51 システム デザイン キットには、クロック周波数 12 MHz の Intel 8051 シングルチップ マイクロコンピュータに基づくシングルボード コンピュータのすべてのコンポーネントが含まれています。SDK-51 は、8051 (8031) の外部 ROM バージョンを使用します。RS232 または電流ループ構成をサポートできるシリアル ポートと、プログラムの保存と読み込みを行うオーディオ カセット インターフェイスを提供します。Intel の他の SDK (SDK-85、SDK-86 など) とは異なり、内蔵モニターは内蔵 QWERTY キーボード経由でのみ制御でき、シリアル ポート経由ではコマンドを実行できません。ただし、メモリ ダンプと逆アセンブリ リストをシリアル ポートにダンプ出力できます。また、接続された PC との間でデータをIntel 16 進ファイル形式で転送するためにも使用できます。

• • RAM 最大 16 KB (工場出荷時に 1 KB 装着)
  • ROM最大8KB拡張
  • サイズ/重量 12 (W) × 14 (D) × 2 (H) インチ
  • I/Oポート: パラレル (32 ライン)、シリアル (RS232/電流ループ)、最大 9600 ボー
  • キーボード 標準 Qwerty レイアウト、追加 12 ボタン キーパッド
  • 24 個の英数字 18 セグメント LED を表示
  • ROM内のOS 8Kモニター
  • 電源 外部5V 3A/ +12V、-12V 100mA電源ユニット
  • 周辺機器 ボード上の拡張領域
  • 米国での価格 1200ドル
• ドキュメント
  • 組み立てマニュアル
  • ユーザーマニュアル

Intel EV80C196KB マイクロコントローラ評価ボード

• 技術情報:
  • 名称 Intel EV80C196KB マイクロコントローラ評価ボード
  • メーカー インテル
  • マイクロコンピュータ用評価ボード
  • 原産国：米国
  • 1985年ですか？
  • CPU インテル 80C196KB
  • コプロセッサなし
  • サイズ/重量 ?? (L) × ?? (w) × ?? (H) インチ
  • ROM 内の OS モニター
• ドキュメント
  • ユーザーズマニュアル
