| コードネーム | イーグルレイク |
|---|---|
| サポートされているCPU | Core 2 (Quad、Duo、Extreme) デュアルコア Pentium Celeron (Core アーキテクチャ) |
| ソケットサポート | LGA 775 |
| 製造工程 | 65nm [1] |
| TDP | 22 W [2] |
| サウスブリッジ | ＩＣＨ１０ |
| その他 | |
| リリース日 | 2008年6月5日[3] |
| 前任者 | P35（ベアレイク） |
| 後継 | P55 Express ( Core i5 CPU 用) |

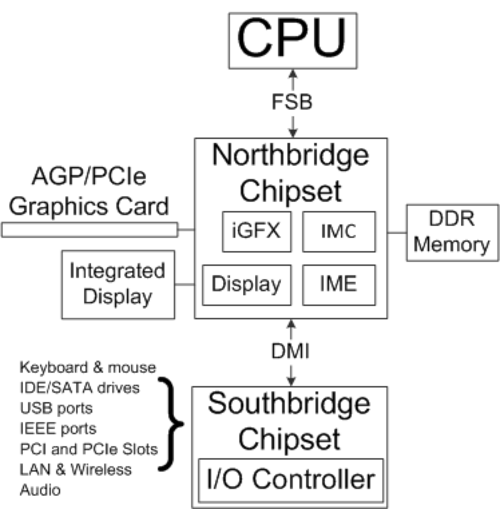

P45 Express（コードネームEaglelake ）は、2008年第2四半期にIntelからリリースされた主流のデスクトップコンピュータ用チップセットです。P45チップセットを搭載した最初のマザーボードは、CeBIT 2008で発表されました。 [4] [5] [6] [7]
P45 Expressチップセットは、IntelのLGA 775ソケットとCore 2 DuoおよびQuadプロセッサをサポートしています。これは65nmチップセットであり、以前の世代のチップセット（P35、X38、X48）は90nmでした。[8]
特徴
- 1333/1066/800 MT/s フロントサイドバス (FSB) では、ほとんどのマザーボード製造元が最大 1600 MT/s をサポートすると主張しています。
- PCI Express 2.0 、 CrossFire構成では 1 ×16 または 2 ×8 。
- デュアルチャネルDDR2メモリ
- 最大 16 GiB のアドレス指定可能なメモリ。公式には最大 800 MHz ですが、ほとんどのマザーボード製造元は最大 1200 MHz までサポートしていると主張しています。
- デュアルチャネルDDR3メモリ
- 最大 8 GiB のアドレス指定可能なメモリ。公式には最大 1066 MHz ですが、ほとんどのマザーボード製造元は最大 1333 MHz までサポートしていると主張しています。
- ICH10 / ICH10Rサウスブリッジ
- 45 nmプロセッサをサポート
