誘導ループ

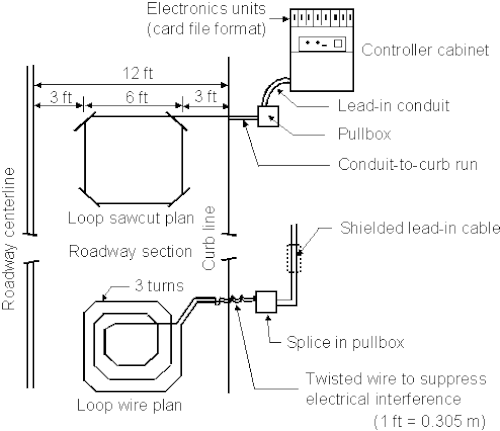

誘導ループ式交通検知器と呼ばれる車両検知ループは、信号機に接近している車両や高速道路の交通など、特定の地点を通過または到着する車両を検知できます。絶縁された導電性ループが路面に設置されます。電子ユニットは、モデルに応じて 10kHzから200kHzの周波数で交流電流をワイヤーループに印加します 。誘導ループシステムは、ループワイヤーとリードインケーブルが誘導要素となる同調電気回路として機能します。車両がループ上を通過するか、ループ内で停止すると、車両の鉄製のボディ材の一部がループのインダクタンスを増加させます。これは、ソレノイドコイル内に金属コアを組み込むのと同じ原理です。ただし、車両の周辺金属は、発生する渦電流のためにインダクタンスに逆の影響を与えます。渦電流によるインダクタンスの減少は、エンジンの鉄質量による増加を相殺し、結果としてワイヤループのインダクタンスは全体的に減少します。インダクタンスの減少は、ワイヤの交流に対する電気インピーダンスを低下させる傾向があります。インピーダンスの低下により、電子ユニットの出力リレーまたはソリッドステート光絶縁出力が作動し、車両の通過または存在を示すパルスが交通信号コントローラに送信されます。^{[ 1 ]}

自動車用駐車場では、誘導ループを使用して出入りする車両数（占有状況）を追跡したり、アクセスゲートや発券システムで車両を検知したり、駐車誘導・情報システムを使用したりすることがあります。鉄道では、電子式踏板のように、誘導ループを使用して列車が特定の地点を通過したことを検知することがあります。

ループの構造が比較的粗雑なため、小さな金属塊ではリレーが作動しません。これは、ループが「誤検出」をあまり起こさないという点で良いことです（例えば、歩行者がポケットに小銭をたくさん入れてループを横切る場合など）。しかし、このような交差点で停止している自転車、スクーター、オートバイが検出されない可能性があり（そのため、スイッチ/信号機に無視されるリスクがあります）。ほとんどのループは、スクーターやオートバイの存在を確実に検出できるように手動で調整できます。米国のいくつかの州では、ループが検出しない場合、一定時間経過後にこれらの車両が赤信号を通過することを許可する「デッドレッド」法を制定しています。 ^{[ 2 ]}

誘導ループは、アクティブモビリティ通勤者のカウントにも使用されます。同じ検出方法を使用して、自転車や電動スクーターをカウントできます。主な違いは、信号の形状が異なることです。カウントされるアクティブ輸送機器は、車輪に金属が含まれている必要があります。実際、金属が信号の形状を決定します。^{[ 3 ]}

パリ、モントリオール、ニューヨークなどの自転車政策を実施している都市^{[ 4 ]}は、このようなデバイスを使用してアクティブ交通のトレンドを追跡しています。自転車や電動スクーターの利用者を数えることで、利用者が地域内でどのように通勤しているかについての洞察が得られます。

インダクタンスループは、車両の種類を分類するためにも使用されています。ループを高周波でサンプリングすると、各車両に固有のシグネチャが得られ、車体の種類を分類することができます。^{[ 5 ]}

金属探知機には、これとは異なるタイプの「誘導ループ」が用いられています。共振回路の一部を構成する大型コイルが、導電性物体に近づくことで効果的に「同調ずれ」を起こします。検出対象は、金属（金属やケーブルの検出）または導電性／静電容量性物質（スタッドや空洞の検出）です。この装置の他の構成では、2つ以上の受信コイルが使用され、検出対象によって誘導結合が変化したり、受信コイルに誘起される電圧の発振コイルに対する位相角が変化したりします。

対潜指示ループは、検流計に接続された特別に設計された水中ケーブルを使用して潜水艦や水上艦艇を探知するために使用される装置であった。^{[ 6 ]}

聴覚ループとも呼ばれる音声誘導ループは、補聴器ユーザーを支援する。このシステムは、補聴器ユーザーが存在するエリアに1つ以上のループを備えている。このような誘導ループ受信機は、一般的に非常に小型の鉄心インダクタ（テレコイル）である。このシステムでは、送信ループの低インピーダンスに合わせたアナログ電力増幅器が一般的に使用される。送信は通常、搬送波に重畳または変調されるのではなく直接行われるが、変調を使用してマルチチャンネルシステムが実装されている。多くの補聴器にはテレコイルが内蔵されており、ユーザーは磁場を受信して​​聞くことができ、補聴器のマイク位置から提供される通常の音声信号を取り除くことができる。^{[ 7 ]}

テレコイルは音声周波数の磁場を直接拾うため、「チューニング」機能はありません。そのため、建物内で複数の誘導ループを使用する場合（例えば、隣接する映画館や講義室など）、慎重なシステム設計が必要です。また、テレコイルは送電線、ランプ、CRTモニターなど、音声以外の音源からのノイズも拾う可能性があります。
