アイコノラマは冷戦時代にフェンスキー、フェドリック、ミラー社によって開発されたグラフィック表示（「エッチングプレートを使用してシンボルを生成する様式化された表示」）用の電子投影システムでした[1]。アイコノラマは1959年にアメリカ空軍によって発注されました。 [2]

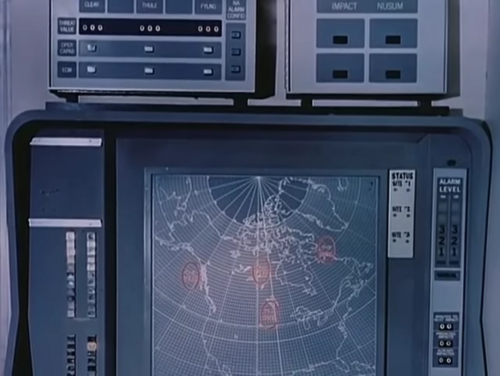

この機構はリアプロジェクションディスプレイを使用し、固定されたランタンスライドからの地図オーバーレイと機械式プロッターからの動的に更新されたデータの両方を表示しました。[3] [4] [5] スライドをエッチングする機構は、エッチ・ア・スケッチに似ています。ディスプレイは線や文字を描くことができますが、個別に消すことはできません。
この装置はIBM 473L指揮統制システム[6]の大型パネル表示サブシステム（例えば、国家軍事指揮センターや代替軍事指揮センター）で使用された。[7] 1961年にTemco Aircraft Corp. （既にLing-Temco Electronics, Inc.の子会社）によって宣伝された[8] [9] [10]このシステムは「コーティングされた1インチ四方のスライド」を使用し、「動くスタイラスで」痕跡（例えば、攻撃爆撃機の進路）を描いた。[11] この装置は戦略航空軍[8]、海兵隊技術データシステム[6]、 空軍指揮所[12] 、 [マウントウェザー緊急作戦センター] 、[13] カリフォルニア州ポイント・マグーの太平洋ミサイル実験場、ニューメキシコ州のホワイトサンズ・ミサイル実験場、フロリダ州ケープカナベラルの大西洋ミサイル実験場、海軍研究所で使用された。[11]チドロービル[14 ]にある NORADの統合運用センター[ 12 ]とエント空軍基地のBMEWS中央コンピュータおよびディスプレイ施設ではIconoramaが使用されており、[15] 1971年にはIconoramaがまだBMEWS用にNORAD [6]で使用されていました。[6]
参考文献
- ^ 「先進的海軍戦術指揮統制研究、最終報告書 フェーズ 1 第 V 巻 技術 パート 1」(PDF)。Informatics, Inc. 2014 年 10 月 24 日閲覧。
- ^ 「空軍が「即時」プロット ディスプレイ (「Iconorama」) を発注」。AF Times。1959年 7 月 11 日。Iconorama
は、数千マイル離れた航空機の位置をほぼ瞬時に表示します。追跡中の航空機の軌跡は、動くスタイラスによってコーティングされたスライドに刻まれます。… スライド プロットはわずか 1 インチ四方ですが、投影されたディスプレイの全体的な誤差は 1,000 分の 1 程度と言われています。… ロサンゼルスの Fenske、Fedrick、Miller 社が締結した Iconorama システムのリース契約では、NORAD への設置は 1960 年 7 月までに、SAC への設置は 1959 年 10 月までに完了することになっています。Iconorama ユニットは、カリフォルニア州ポイント マグーの太平洋ミサイル実験場、ニューメキシコ州のホワイト サンズ ミサイル実験場、フロリダ州ケープ カナベラルの大西洋ミサイル実験場、ワシントン DC の海軍研究所にすでに設置され、運用されています。
（newspapers.comでも入手可能） - ^ US 2859659、Jack R Fedrick & Donald M Fenske、Robert N Miller、「データプロットおよび表示装置」、1958年11月11日発行、Fenske Fedrick & Miller Incに譲渡
- ^ 大型ディスプレイシステム、デバイス、テクニックのカタログ。連邦航空局交通管制研究部門。1962 年 5 月。13 ページ。
- ^ 「『テレビ画面』が数千マイル離れた航空機を映し出す」『ポピュラーメカニクス』1960年3月。
- ^ abcd Kent, A.; Lancour, H. (1971). 図書館情報学百科事典: 第5巻 - 索引付けを調整するための循環。Taylor & Francis。p. 398。ISBN 9780824720056. 2014年10月24日閲覧。
- ^ Brown, CB (1962 年 12 月 4 日). 473L DPSS/ICSS インターフェースの説明(PDF) (レポート). MITRE Corporation. 2014 年 10 月 24 日時点のオリジナル(技術メモ)からアーカイブ。2014 年 4 月 7 日閲覧。
- ^ ab ミサイル・アンド・ロケット、1961年4月10日、39ページ。
- ^ 「1961 NORAD Colorado Ling-Temco Iconorama Display Sys」。41 ( 1)。Air Force and Space Digest。1961年1月。 2021年6月30日閲覧– books.google.com経由。
{{cite journal}}:ジャーナルを引用するには|journal=(ヘルプ)が必要です - ^ 「オタワ発オタワジャーナル、18ページ」。newspapers.com。1961年5月16日。 2014年10月24日閲覧。
- ^ ab 「新しい装置がすべての飛行機をプロットします」。アルトン・イブニング・テレグラフ。1959 年 8 月 20 日。p. 29。Iconorama
は、数千マイル離れた航空機の位置をほぼ瞬時に表示します…追跡中の飛行機の軌跡は、動くスタイラスによってコーティングされたスライドに刻まれます。…スライド プロットはわずか 1 インチ四方ですが、投影された表示の全体的な誤差は 1,000 分の 1 程度と言われています。…Iconorama ユニットは、
カリフォルニア州ポイント マグーの
太平洋ミサイル実験場
、ニューメキシコ州のホワイト サンズ ミサイル実験場、フロリダ州
ケープ カナベラル
の
大西洋ミサイル実験場、および
海軍研究所にすでに設置され、運用されています。
- ^ ab Antaccs Project (Midway Report) (Report). 1964 年 7 月. 2014 年 4 月 2 日閲覧.
COC - a) 北米大陸の航跡を表示できる大型スクリーン。このシステムは、テレタイプ メッセージからフィルム チップを自動的に更新する Iconorama 投影システムを使用しています。... Iconorama システムは、おそらく最初に導入されたオンラインのマルチカラー グループ表示システムです。... 空軍司令部でのデータ表示は、スライドやフィルムを表示できるいくつかのリア プロジェクション スクリーンに限定されています。おそらく最もダイナミックな表示は、NORAD から供給される Iconorama システムです。
- ^ クルーグラー、DF (2006)。これは単なるテスト：ワシントンDCはいかにして核戦争に備えたのか。パルグレイブ・マクミラン。166ページ。ISBN 9781403983060. 2014年10月24日閲覧。
- ^ 「世界で最も恐ろしい軍事機械」。ジ・エイジ。オーストラリア、メルボルン。1964年6月17日。15ページ。
1964年、2階建てのコンクリート掩蔽壕には、ヨーロッパとアジアの地図と北アメリカの地図を映し出す巨大なイコノラマスクリーンと、「最初の衝突まであと数分」と表示された電子時計が設置されていた。
- ^ NORAD 歴史概要 1964 (7 月 - 12 月) 「NORAD SPADAT センター ... 1959 年 10 月に NORAD 本部に暫定BMEWS中央コンピュータおよびディスプレイ施設として設置されました。 ... フェンスケ、フェデイク、ミラー社の Iconorama ディスプレイ機器が含まれていました。」
