穴あけパンチ

穴あけパンチ は、穴あけパンチ、ペーパーパンチャーとも呼ばれ、紙に穴を開けるために使用される事務用具です。多くの場合、紙をバインダーやフォルダーに集めるために使用されます (集められた紙はルーズリーフと呼ばれます)。穴あけパンチは、革、布、プラスチックや金属のシートなど、他の素材用の同様のツールを指すこともあります。

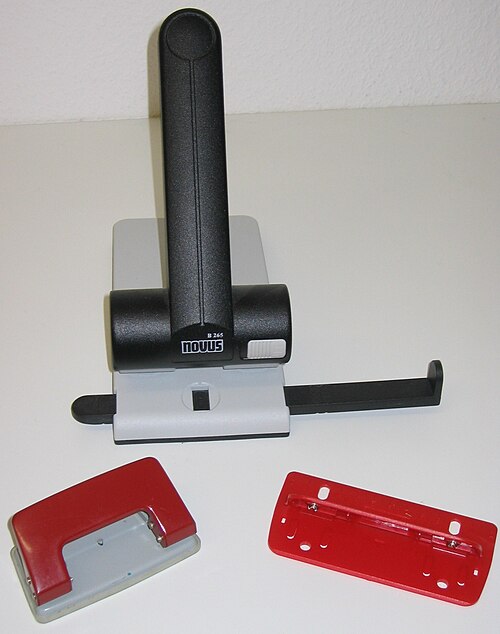

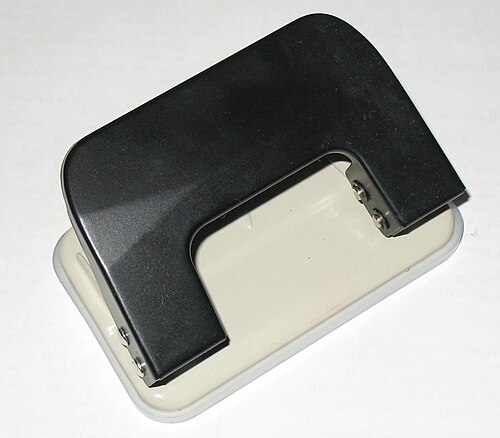

穴あけパンチの重要な部品は、ハンドル、パンチヘッド、およびダイです。パンチヘッドは通常、面と呼ばれる平らな端がある円筒形です。ダイは平らなプレートで、ヘッドと一致する穴があります。ヘッドは移動できますが、ダイは所定の位置に固定されています。ヘッドとダイは通常、両方とも正確な許容誤差を持つ硬い金属で作られています。1枚以上の紙をヘッドとダイの間に挿入し、ヘッドの平らな面を紙の表面と平行にします。ハンドルを動かすと、ヘッドが紙のシートにまっすぐ押し込まれます。パンチとダイの硬いエッジが紙に穴を開け、切り取った部分をダイの底から押し出します。切り取られた紙くずはチャドと呼ばれます。

ハンドルはレバーとして機能し、オペレーターが加える必要のある力の量を減らします。シリンダーの移動距離は一般に非常に短く (紙の厚さ)、シリンダーをレバーの支点の近くに配置できます。少量の穴あけパンチの場合、十分な力を得るためにレバー ハンドルの長さは 8 センチメートル (3.1 インチ) 以上である必要はありません。大量の紙 (数百枚) 用の穴あけパンチでは、レバー アームが長くなりますが、機能は同様です。

一度に複数の穴のパターンをパンチする穴あけパンチがあり、通常は複数のシートを綴じるために使用されます (§ アプリケーションを参照)。このようなパンチには通常、位置合わせ用の 2 つの用紙ガイドが付いています。1 つのガイドはパンチする用紙の側面に沿って配置され、用紙の端 (余白またはガター) から穴までの距離を設定します。もう 1 つのガイドは垂直の側面にあり、シートの上部と下部の間の穴の位置を合わせます。1 つまたは両方のガイドを調整できる場合があります。

複数穴パンチでは、個々のパンチ ヘッドの位置も調整可能です。通常、1 つ以上のパンチ ヘッドが独立した取り付け具に取り付けられ、レールに沿ってスライドできます。各取り付け具はセット スクリューで所定の位置に保持されます。デバイスには、標準の穴の位置を識別するためのマークが付いている場合があります。パンチ ヘッドが起動ハンドルに接触しない位置があり、穴を「オフ」にすることができます。

パンチのデザインによっては、中空のパンチヘッド（薄壁のチューブ）を使用し、その端に鋭利な刃が付いています。これにより、紙を切るときに切りくずを上から押し上げることができるため、厚い紙に適しています。大量の紙の場合は、パンチの代わりにペーパードリルを使用できます。

シングルホールパンチは、通常、任意の位置（つまり、位置合わせガイドなし）に、1 回の作動で 1 つの穴を開けます。

シングルホールパンチは、入場券やその他の文書に穴を開けて、使用済みまたは処理済みであることを示すためによく使用されます。この目的には、専用のチケットパンチが使用される場合があります。チケットパンチの中には、リーチ/深さが長いもの (チケットの特定の場所をパンチできる) や、丸い穴ではなく特定の形状の穴を開けるものがあります。

シングルホールパンチは、カジノで古いトランプカードに穴を開けて「使用済み」または「キャンセル済み」とマークするのによく使用されます。これにより、プレイヤーによって汚染された可能性のあるカードを排除して、不正行為を減らすことができます。

イギリスの公務員の間では、書類の左上に 1 つの穴を開け、財務タグで固定するシングル ホール パンチが広く使用されています。

1 穴パンチは、1 つの緩い綴じリングを使用して綴じることもできますが、リング バインダーほど一般的ではありません。

シングルホールパンチは、スクラップブックやその他の工作用の紙吹雪を作るのにも使用できます。

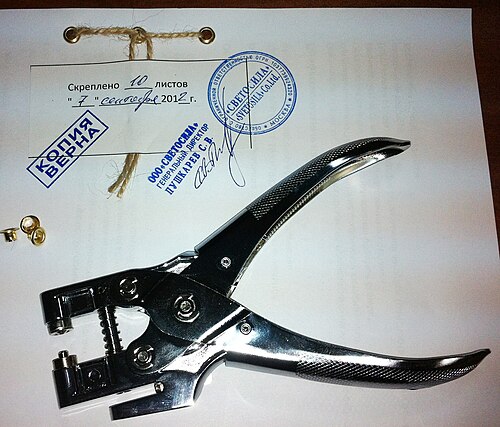

関連する事務用具として、アイレット パンチがあります。これは 1 穴パンチで、リベットのように穴の周りに金属製の留め具ループを圧着します。数枚の紙を永久的に固定するために使用されます。

同様の道具は、一般に穴あけペンチとして知られており、畜産業で使用されています。一般的な用途は、家畜に耳タグを取り付けることです。

特殊な手動テープパンチは、テレタイプや初期のコンピュータへのデータ入力に使用されたパンチ紙テープの小さな編集や修復に使用されました。破れたり損傷したテープは、特殊な治具で位置合わせされ、特殊な粘着テープで接合され、データをエンコードする穴は、そのようなパンチを使用して手動で復元されることがありました。ASCII文字コードには、すべての穴がパンチされたものとして定義された特殊な DELETE またはDEL 文字(コード 7F) が含まれており、追加の穴をパンチすることで誤った文字を取り消すことができました。

1980 年代にパンチ テープ技術が時代遅れになったため、手動のテープ修復ツールは珍しくなりました。

複数穴パンチは通常、紙の片端に沿って穴のパターンを配置し、ページを綴じることができます。

複数の穴があけられた紙の最も一般的な用途は、リングバインダーです。本のようなカバーに、穴のパターンに一致する保持リングが取り付けられています。リングを分割して開き、紙のシートを通し、リングを再び閉じます。

リング綴じにはさまざまな穴パターンが使用されています。世界の多くの国では、ISO 838 に準拠した 2 穴および 4 穴パンチが標準です。米国では、3 穴パンチが最も一般的です。§ 標準を参照してください。

穴あけを使用する製本技術は他にもあります。コイル製本では、バネのようなコイルを穴に通します。コーム製本では、穴に挟む「指」の付いたプラスチックのストリップを使用します。どちらも、独自の特殊な穴あけパンチを使用します。コーム製本では通常、19 個または 23 個の長方形の穴が開けられます (それぞれ、レター サイズと A4 サイズの用紙用)。

•
  ドイツ製4穴パンチ
•
  23穴パンチ

穴あけパンチは、必ずしも紙に丸い穴や四角い穴を開けるわけではありません。代わりに、紙の端に沿って特定の形状を作成する場合があります。これは、プラスチック ディスクを使用してルーズ リーフを綴じるディスク綴じノートブック システムで見られます。ルーズ リーフ システムの詳細については、「ルーズ リーフ」を参照してください。

•
  ARC ディスク綴じノートシステム用 ARC 穴あけパンチ
•
  バインダーベースおよびディスク綴じのルーズリーフシステム

穴あけパンチの起源はドイツに遡ります。フリードリヒ・ゾンネッケンは1886年11月14日に、複数穴パンチと事務用品であるPapierlocher für Sammelmappenの特許を申請しました。^{[1] [2]} 2017年11月14日には、穴あけパンチの131周年を祝うGoogle Doodleが使用されました。[ 3 ^]

1つの穴を開けるパンチ、つまり切符パンチに関する最初の記録は1885年に発表されました。ベンジャミン・スミスが、切符の破片を集めるための容器を備えたバネ仕掛けの穴あけパンチの開発に協力したのです。スミスはそれを「車掌のパンチ」と名付けました。その後の紙パンチは1893年にチャールズ・ブルックスによって改良され、1850年から1900年にかけて列車の人気が高まり、列車の切符に穴を開ける初期の役割を果たしたことから、切符パンチと呼ばれました。 ^[4]

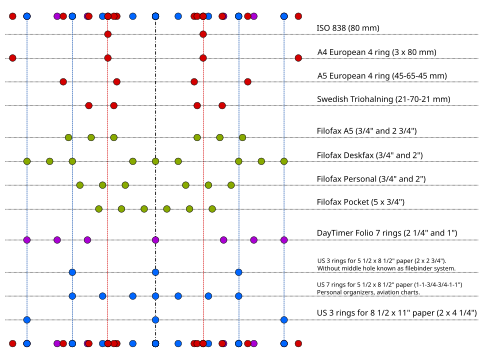

マルチパンチシートの穴の数と位置については、複数の規格が存在します。

国際規格ISO 838では、中心に2つの穴が規定されている。80 ± 0.5mm離れており、紙の最も近い端から12 ± 1mmのところに穴をあけ、その端に沿って対称になるように穴のペアを配置する。各穴の直径は6 ± 0.5 mm。高さが 100 mm 以上の用紙であれば、このシステムを使用してファイリングできます (例: ISO A7 以上)。余白が 20 ～ 25 mm の印刷文書は、ISO 838 ファイリング穴に適合します。

ISO 838 の 4 穴拡張も一般的に使用されています。2 つの穴は標準に従ってパンチされ、さらに 2 つの穴が標準の穴の 80 mm 外側に配置されています。2 つの追加穴により、4 穴バインダーの安定性が向上し、4 穴の用紙を 2 穴バインダーに収めることができます。この拡張は、穴の間に 8 cm の隙間が 3 つあるため、「888」システムと呼ばれることもあります。(注: この事実上の標準を「ISO 888」と呼ぶのは正確ではありません。実際の ISO 888 標準は、紙の穴ではなく留め具に関するものです。) 一部の 2 穴パンチには、 A4 用紙に 4 つの穴をすべてパンチするのに役立つように、用紙ガイドに「888」マークが付いています。^[5]

コニカミノルタは、ヨーロッパの4穴配置の場合、すべての穴は紙の最も近い端（つまり長辺/背）から11 ± 1mm ^[6]であり、これはISO838の仕様とわずかに異なる。12 ± 1mm。

米国および他のいくつかの国では、ANSI/ASME Y14.1 およびその他の国内規格で定義されている ISO 以外の紙規格を使用しています。ISO 838とは異なり、ANSI 紙の穴パターンには確立された公式仕様はなく、慣習と伝統によって確立された事実上の標準となっています。

穴の直径はメーカーによって異なり、通常は1 ⁄ 4～5 ⁄ 16インチ（6～8 mm）です。リングバインダーと紙の穴あけの両方で許容誤差が緩いため、 5 ⁄ 16の値が一般的に使用されています。紙の端までの距離も異なりますが、穴の中心から端までの距離は1 ⁄ 2インチ（13 mm）が一般的です。コニカミノルタは次のように指定しています。北米では2穴タイプと3穴タイプともに 9.5 ± 1mm ^{[6]である。}

米国のレターサイズ（8+1 ⁄ 2 x 11インチ（220 x 280 mm）の3穴規格が広く使用されています。穴は対称に配置されており、中心は4つあります。+1 ⁄ 4インチ（108 mm）の間隔で、少なくとも9の用紙サイズが必要です。+1 ⁄ 2インチ（241 mm）の高さ。ハーフレターサイズのページ（ 8+1 ⁄ 2 x 5+1 ⁄ 2インチまたは220 mm × 140 mm）、3つの穴は2つ+3 ⁄ 4インチ（70 mm）離します。

米国リーガルサイズ（8+1 ⁄ 2 x 14インチ（220 x 360 mm）の4穴システムが存在する。これは現在でも使用されているが、3穴標準ほど一般的ではない。4つの穴は、中心が3つある対称的な位置にある。+1 ⁄ 2インチ (89 mm) 離れています。4 つの綴じ位置により、リーガル用紙の長い 14 インチの辺をよりしっかりとサポートできます。

米国で時々使用される別の標準規格は「ファイルバインダー」システムです。2つの穴は対称的に配置され、それぞれ2+中心から3 ⁄ 4インチ（70 mm）、つまり5+互いに 1 ⁄ 2インチ (140 mm) 離れています。これは、中央の穴が省略されていることを除いて、半文字 3 穴システムと一致します。

スウェーデンでは、4つの穴を持つ国家標準^[7]がほぼ独占的に使用されている。穴の中心は21 mm、70 mmと21 mm離れ、用紙の端から10.5 ± 0.5 mm。ガイドは用紙を一直線に保つのに役立ちます。

この 4 穴システムの正式名称はtriohålningです。これは、1890 年にスウェーデン特許を取得した「トリオ バインダー」に採用されたためです。バインダーの発明者である Andreas Tengwall は、自分と 2 人の仲間からなる共同体、つまりトリオにちなんでこの名前をつけたと言われています。^[要出典] 内側の穴には片側からガイド ピンがあり、外側の穴には反対側からピンがあるため、書類を所定の位置に保持したまま、バインダーを任意の場所で開くことができます。^[要説明]

• Filofaxシステムでは、 3 つずつの 2 つのグループに分かれて 6 つの穴を使用します。

•
  アンティーク ゾンネッケン 穴あけパンチ
•
  アンティークな頑丈なゾンネッケン穴あけパンチ
•

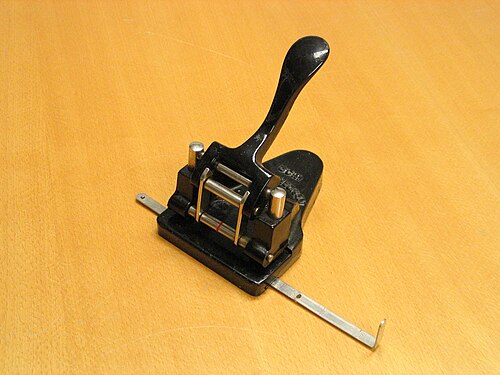

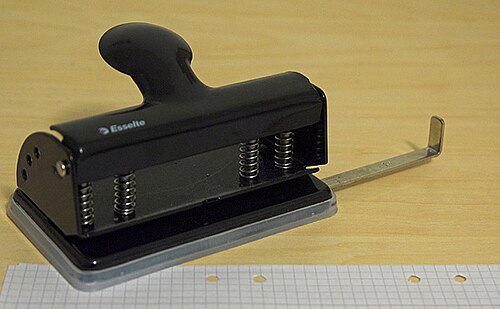

  スウェーデンの穴あけパンチ
•

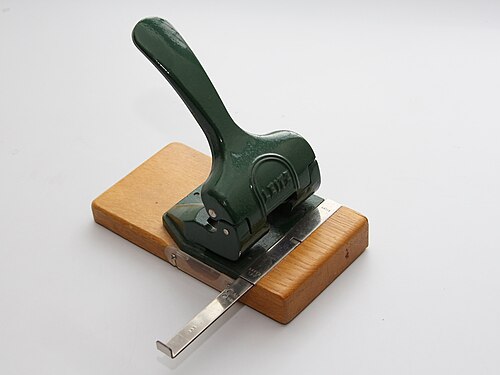

  ドイツ製ライツ穴あけパンチ
•
  日本製の1穴パンチ
•

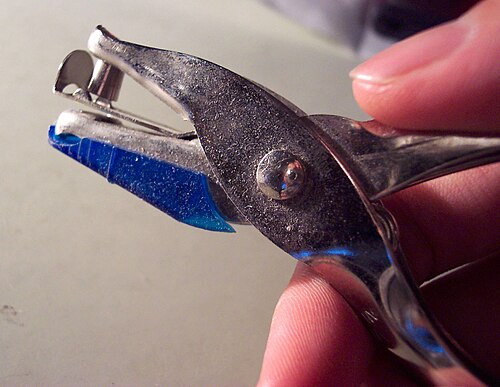

  青いプラスチックのチャドコレクターを備えたパンチのクローズアップ
•
  紙用1穴パンチ
•
  7つの穴があけられた紙を4穴バインダーに綴じる
•

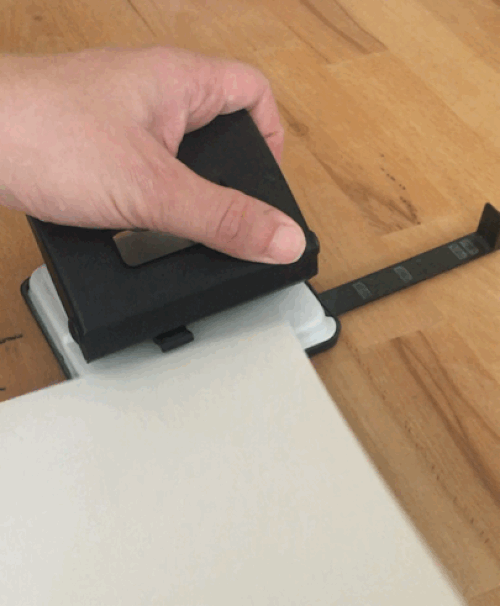

  穴あけパンチの使用例
