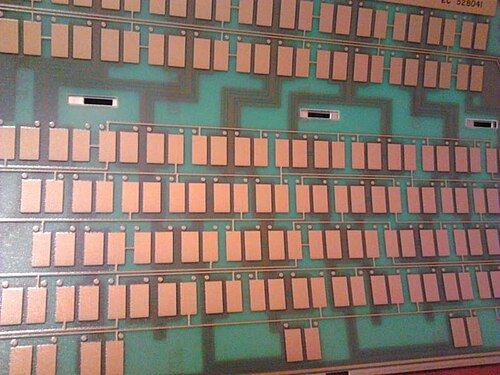

モデルFは、 1981年から1985年にかけて主にIBM、後にLexmarkによって生産され、1994年まで少量生産されたコンピュータキーボードのシリーズです。[1]そのメカニカルキーの設計は、静電容量式PCB上の座屈スプリングで構成されており、PCBの代わりにメンブレンを使用した後のモデルMキーボードに似ています。
モデルFは、IBM System/23 Datamasterオールインワンコンピュータで初めて登場しました。1981年にキーキャップのラベルに若干の違いがあったIBM Personal Computerの一部として最もよく知られており、その後IBM Personal Computer/ATでリリースされ、ATプロトコルで再構成され、レイアウトが一部変更されました。[2] [3]モデルMキーボードの導入後、生産は縮小され、最終的には既存の設備の交換用ユニットに限定されました。
静電容量式設計は、モデルMで使用された後のメンブレン設計よりも優れていると広く考えられています。 [4]作動力は約600 mNと軽く 、感触はより鮮明で、フィードバック音も大きくなります。また、 1億回以上のキー押下とMTBFが高く、完全なnキーロールオーバーも実現しています。これらの利点は、製造コストを下げるためにモデルMでは犠牲にされました。
バリエーション
多くの IBM キーボードはモデル F テクノロジに基づいており、さまざまなキーキャップ、レイアウト、接続を特徴としています。
愛好家と現代の再現
Model M キーボードの愛好家コミュニティも Model F を高く評価しており、現代のシステムで使用できるように復元していますが、生産量が少なく、レイアウトが現代の基準からするとやや扱いにくく制限されているため、現在でも使用されているモデルは少なくなっています。
2016年以来、IBMから完全に独立して、モデルFのメカニズムを忠実に再現したキーボードを製造して販売するプロジェクトが進行中です。[10] [11] [12]新しいモデルFには2つのバリエーションがあり、どちらも4704に似ていますが、デフォルトのレイアウトはモデルMの方向に調整されています（特に、元のモデルFの旧式の十字型レイアウトではなく、逆T字型の矢印キークラスターを使用しています）。このプロジェクトは25,000人以上の加入者を集め、2019年12月に出荷を開始しました。
デザイン
モデル F のキースイッチ設計は、破片による故障が発生しやすく、製造と保守がより複雑だった IBM の以前のビームスプリング機構よりも耐久性がありました。[13]スプリングアセンブリは、プラスチックスプリングバレルがある部分に切り込みの入った上部の金属プレートで構成され、下部の金属シートがアセンブリをまとめ、フォームスペーサーで接触シートを圧縮します。初期のモデル F キーボードでは、内部アセンブリを分解しないとスペースバーを取り外すことができませんでした。これにより、スペースバーからの感触がわずかに異なり、一部の愛好家は、より満足のいく応答を提供するために、これらの初期のモデル F キーボードのスタビライザーの張力を変更しました。[14]
モデルFキーボードの上部の金属プレートは腐食しやすく、内部のフォームも経年劣化で腐る可能性があるため、さらなる腐食を防ぐためにクリーニングとコーティングが必要になることが多い。モデルFの内部アセンブリはすべて金属タブで固定されているが、モデルMは溶かしたプラスチックリベットを使用しているため、リベットをさらに溶かしたりボルトで修正したりする必要がある。[15]
モデル F の特徴は、ざらざらした質感を出すためにクリーム色の塗料で塗装されたプラスチック製のトップ シェルです。後期のモデル M キーボードでは、この質感を出すために塗料ではなく射出成形プラスチックが使用されました。モデル F で使用されているプラスチックは非常に脆く、細かいひび割れが生じやすく、過度の使用により塗装が剥がれることがあります。
モデルMとの比較

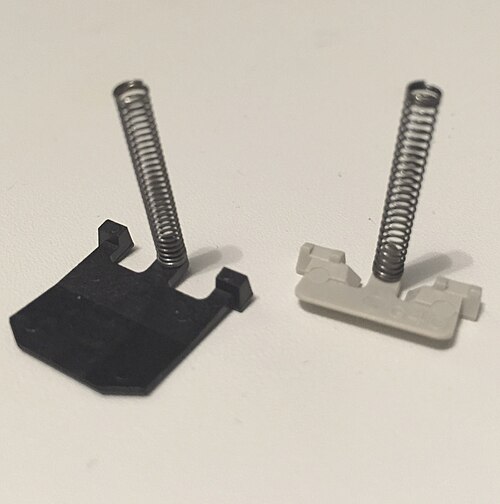

モデル F とモデル M はどちらもバックリング スプリング技術に基づいていますが、両者の間には大きな違いがあります。
