IBM ディスプレイライターシステム

IBM ディスプレイライターシステム

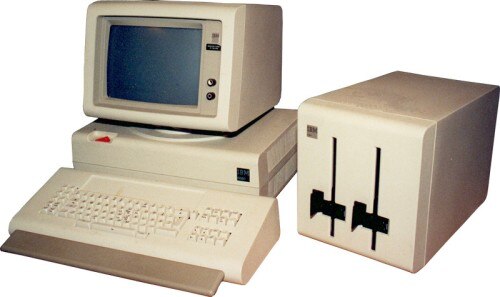

キーボード、モニター、デュアル 8 インチ フロッピー ディスク ドライブを備えた IBM ディスプレイライター
開発者	IBM
メーカー	IBM
タイプ	マイクロコンピュータ
発売日	1980年6月[1] ( 1980-06 )
導入価格	7,895米ドル（2023年には29,200米ドルに相当）月額275米ドル （2023年には1,020米ドルに相当）でリース
オペレーティング·システム	テキストパック
CPU	インテル 8086 @ 5 MHz
メモリ	128KB – 448KB
画面	25ライン (640x400) 66ライン (800x1056)
関連している	IBM システム/23 データマスター

IBM 6580 ディスプレイライター システムは、IBMのオフィス製品部門によって主にワードプロセッサとして販売された16 ビットマイクロコンピュータです。 1980年6月17日に発表され^{[1] [2] 、} 1986年7月2日に事実上販売中止となったこのシステムは、5MHzのIntel 8086、128KB～448KBのRAM、スイベルマウントのモノクロCRTモニター、取り外し可能なキーボード、1台または2台のドライブを備えた取り外し可能な8インチフロッピーディスクドライブエンクロージャ、および取り外し可能なデイジーホイールプリンター、またはSelectricタイプライタープリンターとともに販売されました。Displaywriterの主なオペレーティングシステムは、IBMが社内で開発した「Textpack」というワードプロセッシングソフトウェアですが、UCSD p-System、^{[4] [2]} CP/M-86、^[5]およびMS-DOSも、それぞれIBM、Digital Research、およびCompuSystemsから提供されていました。

• 概要

Textpack は、Displaywriter 専用に開発された独自のワード プロセッサ スイートで、ドキュメントの作成と仕上げを自動化することを目的としています。Textpack はマルチタスクが可能ですが、DOS や CP/M のような汎用オペレーティング システムではありません。代わりに、テキスト編集とページ付け機能のメニューに直接ブートストラップし、Textpack データ ディスクを管理したり、「Feature Programs」と呼ばれる IBM 補足プログラムの 1 つをロードしたりするための追加オプションがあります。Textpack には、「E」、「1」、「2」、「3」、「4」、および「6」という 6 つのバージョンがありました。これらのバージョンの Textpack は機能的に階層化されており、最も低い Textpack バージョンである E と 1 では基本的なテキスト編集のみが提供されていました。キーボード マクロやメニュー ショートカットのカスタマイズ、カスタム ヘッダーとフッターの自動生成、数式の自動処理、3101 または 3270 端末のエミュレーションなどのより高度な機能は、Textpack 4 または Textpack 6 用に予約されていました。Displaywriter システムに十分な RAM があり、Textpack 4 または 6 を実行している場合は、ドキュメントと同時に機能プログラムを読み込み、ドキュメントの編集と機能プログラムをリアルタイムでタブで切り替えることもできます。

• セールス理論

IBM によると、完全な Textpack 製品の機能を限定したバージョンを提供するというアプローチは、Displaywriter を中小企業にとってより経済的なものにするための試みであり、IBM は中小企業が安価なソフトウェア パッケージを選択し、必要に応じてアップグレードすることを想定していました。しかし、実際には、Displaywriter のハードウェアがワード プロセッサや一般的なマイクロ コンピュータ分野の競合製品よりも大幅に高価であることと、Textpack にコード化された制限により、多くの場合、顧客がスムーズにアップグレードできないという事実によって、この目標は達成されませんでした。たとえば、顧客が Textpack 1 を使用していて、Displaywriter を使用してグラフやチャートを作成したい場合、新しいソフトウェアをサポートするための Textpack 4、Chartpack ソフトウェア ディスク、および RAM アップグレードに約 1,500 ドル (2023 年には 4,500 ドル) を支払う必要があります。

• 受付

Displaywriter の生産期間中、Textpack は他のワードプロセッサ オプションに比べて機能性と使いやすさが高く評価されましたが、特に IBM 5150 PC やその他の互換機と比べると価格が高いことが批判されました。この結果、Displaywriter Textpack は、政府、高等教育、法務部門など資金力のあるクライアントに強く受け入れられましたが、中小企業や在宅ユーザーには受け入れられませんでした。Displaywriter 用に UCSD p-System を直接販売し、当初は Digital Research と協力して Displaywriter 用の CP/M-86 ポートを作成しましたが、Displaywriter は真のマイクロコンピュータとして積極的に宣伝されることはなく、ほとんどの場合 Textpack と一緒に販売されました。さらに、Displaywriter は、グラフィック機能を IBM PC や互換機と同等にするための大幅なディスプレイ アップデートを受けることはありませんでした。その結果、1983年までにディスプレイライターは真の市場ニッチを失い、1984年にIBMはIBMパーソナルコンピュータライン用のディスプレイライターテキストパックのほぼ正確なレプリカである「ディスプレイライト」を発表し、ディスプレイライターは完全に時代遅れになりました。レーガン政権や軍を含む政府機関との確立された大規模な契約により、ディスプレイライターが衰退するまで、売上はわずかに上昇しました。

Textpacks 4 および 6 では、すべてのプログラム ディスクを 1 枚の DS DD フロッピーに結合する機能も提供されており、ディスクに空きスペースがあれば、ドキュメントの保存にも使用できます。

IBM によれば、この複数のレベルのオペレーティング システムと関連機能プログラムを組み込む階層化アプローチは、Displaywriter を中小企業にとってより経済的にするための試みであり、中小企業はより安価なソフトウェア パッケージを選択して、必要に応じてアップグレードすることができます。Textpack バージョンは、機能プログラムを再購入することなく増加でき、新しい機能プログラムは通常、Textpack バージョンを増加させることなく統合できます。ただし、機能プログラムのリビジョンは Textpack メンテナンス レベルにキーが付けられています。たとえば、1984 年の Textpack 4 リビジョンでは、1982 年の機能プログラムのリビジョンを使用できません。1984 年の機能プログラムの新しいリビジョンが必要になります。IBM は、プログラム ディスクの 6 文字のディスク ラベルを使用して、あるディスクが別のディスクと互換性があるかどうかを判断しました。互換性のないプログラム ディスケットのディスク ラベルを互換性のあるディスケットに関連付けられたラベルに変更すると、Displaywriter は、正しいソフトウェアが含まれているかのようにディスクを実行しようとしますが、特定の機能が正しく機能しないか、Textpack が異常終了します。

Textpack 内で使用されるディスケットは、ディスクの実際の宣伝容量に関係なく、ディスクが 1D の場合は 284 kB の容量、ディスクが 2D の場合は 985 kB の容量として常にフォーマットされます。これは Textpack のソフトウェア制限であり、Displaywriter のハードウェア制限ではありません。Textpack 内にはディスク セクター サイズを指定するためのユーザー アクセス可能な設定がないため、オペレーティング システムは、すべての 1D ディスクが 256B セクターの SS SD として評価され、すべての 2D ディスクが 256B セクターの DS DD として評価されていると勝手に想定し、その結果、前述の容量になります。Textpack ディスケットが使用するフォーマットは、IBM 3740 データ エントリ システムに似ていますが、独自のものであり、Displaywriter の前身である Office System 6 を含む他の IBM システムと互換性がありません。Textpack で作成されたテキストは、Displaywriter 固有のファイル構造で保存され、8 ビット EBCDIC でエンコードされます。ディスプレイライターは ASCII もサポートしていますが、^[6]、このコンテキストでは 8 ビット EBCDIC が使用されています。これは、ASCII フォント セットで使用できる最大文字数が 128 文字であるのに対し、EBCDIC フォント セットで使用できる 256 文字を利用するためです。ディスプレイライターは、これらの EBCDIC 256 文字フォント セットを 2 つ使用します。これらのフォント セットは、カードのリビジョンに応じて 2 つまたは 4 つの PROM チップでディスプレイ アダプタ カードの ROM に格納されており、合計 512 文字を使用できます。指示があると、ディスプレイライターはこれらのフォント セットから文字を取り出し、オペレーティング システムが使用できる RAM に作業文字テーブルを生成します。使用可能な 512 文字のうち、ユーザーが同時に使用できるのは 256 文字だけですが、いずれかの文字セットの文字を混ぜて最大 256 文字にすることができ、文字はソフトウェアでホット スワップできます。文字の変更は、キーボードの「キーボード変更」ボタンを使用して Textpack で行うことができます。 ASCII コード セットは、非同期または双方向通信機能を使用しているときに Textpack 内でアクセスできます。この場合、Displaywriter はテキストの送信前と受信後に、保存されている EBCDIC 文字を ASCII に変換します。さらに、ユーザーが通信セッション中に直接 ASCII を入力したい場合は、キーボードを標準の ASCII キーボードであるキーボード #103 に変更できます。ASCII モードでは、Displaywriter はすべての印刷可能な ASCII 文字を生成できます。^[7] ASCII 制御文字は、EBCDIC モードでも、コントロール キー (キーボードの上にある空白キーREQST) を押してから英数字ブロックの対応するキーを押すことでいつでもアクセスできます。これは、ASCII 制御文字が表示可能な合計 256 文字に追加されないためです。

UCSD p-System は、IBM が Softech Microsystems との契約を通じて提供した、Displaywriter の公式「データ処理」オペレーティング システムでした。1982 年 9 月に発表され、1982 年 12 月に提供された p-System は、契約の一環として Softech Microsystems によって広範囲にサポートされ、時間の経過とともに IBM から複数の機能アップグレードが提供されました。

UCSD p-System for Displaywriter を購入する場合、購入者は p-System Runtime または p-System「開発システム」のいずれかを選択できます。これは Runtime と同じですが、BASIC コンパイラまたは追加の Fortran-77、8086 アセンブリ コード、または PASCAL コンパイラがバンドルされています。

IBM は、p-System に Displaywriter の通信カードの RS232 ポート用の適切な I/O 呼び出しを提供するソフトウェア アップグレードと、UCSD 形式のファイルを System/23 Datamaster、System/36、System/38 で使用されるファイル構造である「B&H」形式のファイルに変換する「B&H Exchange Utility」という変換ユーティリティも販売しました。p-System は Displaywriter ではあまり普及しませんでしたが、USDA 農村開発局によって「Farmer Program Servicing Action System」^[8]のオペレーティング システムとして使用され、農村開発局によって作成されたカスタム ソフトウェア スイートとして注目されました。

IBMがDisplaywriter p-System向けに提供した追加プログラムには、財務モデリングとより簡単なレポート生成機能を備えたReportpackの高度なバージョンである「財務計画およびレポート生成システム」^[9]、大規模なプログラムの読み込み時間を短縮する「QUICKSTARTユーティリティ」^{[10] 、および}Pacific Data Systemsによる財務追跡「Money-Track」^[11]が含まれていました。

Digital Research は 1981 年 11 月に Displaywriter 用の BDOS 2.2 を搭載した CP/M-86 v1.1 を発表し、1982 年第 1 四半期に注文の出荷を開始しました。このリリースには、Displaywriter の独自ハードウェア用のカスタム I/O 呼び出しとプリンタ構成メニューが含まれています。機能的には IBM PC 用の CP/M-86 と同等ですが、Displaywriter ディスク サブシステムとグラフィックス カードの制限により、HDD サポートやラスター/ベクター グラフィックス サポートが不可能であるという注意点があります。とはいえ、ほとんどの CP/M-86 ソフトウェアは互換性があります。CP/M を実行するハードウェア アーキテクチャは多種多様であるため、ほとんどの CP/M-86 ソフトウェアにはキーボードと CRT 制御コード構成メニューがあり、Displaywriter に適切な情報を入力できます。CP/M-86 は当初、UCSD p-System と同様に契約に基づいてリリースされる予定でしたが、最終的にこれは失敗し、代わりに Digital Research が独自にオペレーティング システムを提供しました。^[12]合意が成立しなかったことを受けて、独立した製品リビジョンは「メンテナンス レベル」に分類されました。これは IBM 社内用語でソフトウェア リビジョンを示す用語であり、他の Digital Research 製品では使用されていません。Displaywriter の内部データ ストリームは EBCDIC ですが、Displaywriter は Textpack ソフトウェアの機能の一部として、データ ストリームを表示可能な ASCII 出力に変換する機能がすでに備わっていました。この機能は CP/M-86 を ASCII モードで実行するために使用されました。CP/M-86 のプレリリース バージョンには手動でマッピングされたキーボードがありましたが、製品リリースでは Displaywriter キーボード コントローラーによって生成されたキーボード ID が使用され、セットアップ メニュー内でキーボード レイアウトを切り替えることができました。Displaywriter 用の BDOS 3.1 を搭載した CCP/M-86 も 1981 年第 4 四半期に開発が開始されましたが、公式製品として提供されることはありませんでした。現在利用できるのはプレリリース ビルドのみです。

MS-DOS バージョン 1.25 は、サウスカロライナ州の CompuSystems 社によって独自に提供されました。MS-DOS バージョン 1.25 と Displaywriter ハードウェアの制限により、実行できるアプリケーションの範囲は制限されています。リリースは、その時代の他のシステム向けに行われた MS-DOS 1.25 OEM とその他の点では似ています。CompuSystems 社によって作成された「MS-DOS Loader」は、Displaywriter の ROM BAT 結果を無視し、オペレーティング システムをロードするときに独自のハードウェア評価を行います。限定的なプリンタ サポートが含まれていますが、DOS はプリンタがトラクター給紙式の 5218 であると想定しています。 Ctrl-P

Displaywriter ハードウェアは、ある意味ではIBM 5150に匹敵しますが、市販のコンポーネント、オープン アーキテクチャ、またはサード パーティの周辺機器は使用していません。電子コンポーネントは、当時の IBM のエンタープライズ レベルのハードウェアと物理的に類似しており、実際、特定の IBM ブランドのチップ、モニター ( 3101 ターミナルCRT の色を変更したもの)、またはディスク ドライブなど、多くのコンポーネントが他のシステムから再利用されています。

CRT が取り付けられるボックスであるシステム電子ユニットの物理的なレイアウトは、半分に電源があり、もう半分には IBM がシステム配電盤と呼んでいた AF というラベルの付いた 6 つのスロットがあるバックプレーンに挿入されたさまざまな機能を備えたカードがあります。システム配電盤は受動的なものであり、独自のロジックやコンポーネントはありません。代わりに、挿入された各カードは、配電盤をシステム バスの拡張として使用します。配電盤のスロット B に挿入される「システム カード」には、クロック、中央プロセッサ、ROS (「読み取り専用ストレージ」、別名 ROM)、キーボード アダプタ、割り込みコントローラ、および直接メモリ アクセス コントローラなど、PC メインボードに期待されるほとんどの機能が含まれています。ただし、RAM はシステム カードの一部ではなく、代わりにスロット E および場合によってはスロット F に個別のカードとして接続されます。ディスク コントローラは電子ユニット内にはまったくなく、フロッピー ディスク ドライブを含むユニット内にあります。さらに、一部の通信構成では、通信アダプタもフロッピー ドライブ ユニット内に配置されています。この 2 つの理由から、ドライブ ユニットへのケーブルを介して電子ユニットの外部にシステム バスを拡張する必要がありました。システム カードの裏側には、これを可能にするブルーバーグ コネクタがあります。通信カードがディスク ユニット内にない場合、配布カードのスロット A に通信カードが挿入されます。スロット C には機能カードが挿入され、スロット D には常にディスプレイ アダプタ カードが挿入されます。

当時の Displaywriter には、「システム カード」上の ROS (ROM) チップに保存された広範なセルフ テスト機能が含まれていました。

Displaywriter ハードウェアは独自仕様ではあるものの、マシンを発注する組織のニーズに合わせてカスタマイズできるように構成されており、複数の構成オプションと追加機能カードを提供していました。機能カードには、3277 エミュレーション カード、3274/3276 アタッチメント カード、プリンタ共有カード、シングル外部 EIA モデム カード、デュアル外部 EIA モデム カード、X.21 通信カード、ローカル デバイス通信カード、拡張 Chartpack ディスプレイ カード、メモリ拡張カードが含まれていました。追加の構成オプションには、25 行または (垂直方向) 66 行ディスプレイ、1 台または 2 台のディスク ドライブ、片面または両面ディスク ドライブ、ビームスプリング (タイプ A) またはモデル F (タイプ B) キーボード、および 128 KB から 448 KB の RAM 構成が含まれていました。

「タイプライターのようなキーボードとロジックユニットを備えたディスプレイ、プリンター、および平均100ページ以上のテキストを保存できるディスケットを記録および読み取るデバイスで構成される基本システムは、7,895ドルの費用がかかり、月額275ドルでリースされました。」 ^[1]基本的なワードプロセッサソフトウェアは、シンプルなメールマージ機能を備えたTextpack Eでした。Textpack 2では、両面ディスク、ネットワーク、スペルチェック、および印刷スプールのサポートが追加されました。Textpack 4では、自動ハイフネーション、列、およびより高度なマージが追加されました。Textpack 6では、自動脚注とアウトラインが追加されました。その他のオプションには、多言語辞書、グラフィックス、およびレポートが含まれていました。^[2]

この時代の IBM の他の分散ソリューション、たとえばSystem/23、5520、5280などは失敗し、販売も限られていたが、ディスプレイライターは当初はそこそこの成功を収めた。1980 年代初頭に International Data Corporation のユーザー プログラム担当ディレクターを務めていた Tom Willmott は、ディスプレイライターが一般に販売されてから最初の 2 年間で約 20 万台が出荷されたと見積もっている。^[13]ディスプレイライターに対する当初の反応も好評だった。Textpack ソフトウェア、特にマルチタスクとマクロをサポートする Textpack 4 と 6 には、当時としては先進的と考えられていたワード プロセッシング機能があり、ユーザー インターフェイスは操作が簡単であると評価された。当時の 8 インチ ディスクは安価で、データ破損が少なく、同時代の 320k 5 インチディスクよりも多くのデータを保存できた。+1 ⁄ 4インチのフロッピー。しかし、1981 年に発売された IBM パーソナル コンピュータ ラインは、同時期にさらに好調な売上を記録し、PC およびクローン市場が爆発的に拡大するにつれて、Displaywriter の売上は米国で 1983 年末までに急速に減少し、ほぼゼロになりました。Computerworld Magazine によると、匿名の技術者が 1982 年から 1983 年にかけて 200 台以上の Displaywriter ワークステーションをインストールしましたが、1984 年には合計 11 台しかインストールされていませんでした。その時点で、DisplayWrite ソフトウェアが PC ライン向けに発表および導入されていましたが、重要なことに、当時の PC の価格はおよそ5,000 ドルでしたが、フル装備の Displaywriter は14,000 ドルもすることがありました。ほとんどの企業にとって、IBM PC または PC 互換機が当然の選択でした。

Displaywriter の初期の成功は、IBM が 1984 年にオフィスオートメーション製品の統合を推進したことと相まって、PC ライン、System/36 ライン、および S/370 ライン向けに Displaywriter の Textpack ソフトウェアと同等のものを開発するきっかけとなりました。^[14] DisplayWrite (大文字の w)と名付けられたこのソフトウェアは、ASCII ファイルの統合、ASCII ファイルの編集、プリンターのサポート強化など、Displaywriter の Textpack よりも優れた機能を備えていましたが、Textpack ソフトウェアと同様のメニューを保持していました。^[15]当初、DisplayWrite には 3 つの層があり、IBM は Textpack 4 ^[15]および 6 ^[16]に匹敵すると述べましたが、Displaywriter がマーケティングから撤退したことで、DisplayWrite のサポートは 2015 年まで継続され、最終的に DisplayWrite の機能が Textpack に取って代わりました。

また、DisplayWrite の関連ソフトウェアとしてリリースされた Displaywriter ソフトウェアの追加の並行製品もあり、「Extended Spelling Dictionary」は「DisplayWrite Legal Support」として並行リリースされ、Displaywriter Bisynchcronous Communications ソフ​​トウェアは「DisplayComm Binary Synchronous Communications」として並行リリースされました。^[14] DisplayComm ソフトウェアは、IBM PC、System/36、S/370、Displaywriter、および 5520 システム間のドキュメント統合プラットフォームとして機能し、これらの製品ラインの互換性のあるシステムを別の互換性のあるシステムに接続して、2 つのシステム間でドキュメントを交換することができました。
