 最新の1403プリンター | |
| 開発者 | IBM |
|---|---|
| タイプ | ラインプリンター （チェーンプリンター） |
| 発売日 | 1959年 |
| 製造中止 | 1983 |
| 前任者 | IBM 407、IBM 716 |
| 後継 | IBM 3203、IBM 3211 |
| 関連している | IBM 1132、IBM 1443 |
IBM 1403 ライン プリンターは、 1959 年にIBM 1401 コンピューターの一部として導入され、 IBM製品ラインの中で特に長い寿命を持ちました。
説明
オリジナル モデルは 1 分間に 600 行のテキストを印刷でき、最大 75 インチ/秒 (190 cm/秒) で空白行をスキップできます。一方、モデル 3 は最大 1400 行/分の速度で印刷できます。標準モデルには 120 の印刷位置があります。オプションでさらに 12 の位置を利用できます。最大 15 個の文字セットのコピーが付いた印刷チェーンが、リボンと用紙の前で水平に回転します。ハンマーが用紙の後ろから正確なタイミングで叩き、通過する文字を印刷します。後続のモデルでは、印刷チェーンが印刷トレインに置き換えられ、印刷スラグはチェーンに取り付けられる代わりに、トラックに配置されます。
1403 チェーンまたはトレインには 240 文字が含まれていますが、多数の複製により、1 行を 1 回転に必要な 0.4 秒未満で印刷できます。元の標準 "A" チェーンには 48 の異なる文字が含まれており、それぞれが 5 回繰り返されます。後のモデルで使用される "推奨文字セット" バリアントは、同じ 48 文字を印刷しますが、出現回数が異なります。10 の数字はそれぞれ 8 回表示され、26 の大文字はそれぞれ 4 回表示され、12 の特殊文字. , - * % $ / & # @ ⌑ ⧧[注 1]はそれぞれ 8 回 (最初の 4 文字)、4 回 (中間の 4 文字)、または 2 回 (最後の 4 文字) 表示されます。[1] : 25
特別なチェーンまたはトレインを他の文字セット用に注文できます。たとえば、科学的なユーザーは、パーセント記号 (%)、菱形 (⌑) [注 2] 、およびアンパサンド (&) の代わりに、左括弧、右括弧、およびプラス記号を含むチェーンを使用できます。数字チェーンには、それぞれ 16 文字のコピーが 15 個あります。一般テキスト用の「T」チェーンには、大文字と小文字、および多数の特殊記号を含む 120 文字のコピーが 2 個あります。
インクリボンは、印刷チェーンと用紙の間に位置する、印刷領域の幅と同じ長さの長いロールです。ロールは、フィーダーロールと巻き取りロールの 2 つの部分から構成されています。ロールは、印刷中に常に巻き取られ、巻き戻されます。
当時のほとんどの IBM プリンターと同様に、1403 はトラクター給紙用にミシン目のある折り畳み紙を使用しています。プログラム制御のキャリッジ制御テープ(後にバッファー) [注 3]によって、フォームの長さと新しいページの印刷を開始するフォーム行が指定され、さまざまなサイズの用紙を使用できるようになりました。
プリンターのオーバーストライク機能を使用すると、さまざまなグレースケールの等価物を生成することができます。多くの画像がスキャンされ、テキストに変換されているため、1403で再現できます。最も有名なのはモナリザです。[2] [3]
これらは騒音の大きい機械であり、特にカバーが開いているときは騒音が大きい。印刷ハンマーのタイミングを利用して希望の周波数を生成し、そのテキストが印刷されたときに認識可能な音楽を再生するテキストを作成することが可能である。[4]
歴史
モデル 1403 が導入される前、IBM プリンターは、もともと会計機器のライン用に開発された技術を利用していました。モデル 402 と 405 はタイプ バーを使用します。[5]これらは垂直のバーであり、印刷位置ごとに 1 つあります。各バーの幅は 1 文字で、数字と記号を含むアルファベット全体、または数字と記号だけが、1 つの列で前面に成形されています。印刷時には、各バーが持ち上げられ、その印刷位置の正しい文字が用紙の反対側に来たところでバーが用紙に向かって押し込まれ、正しい数字または文字がリボンに押し付けられて、標準的なタイプライターでタイプ スラグが紙に印刷されるのと同じように紙に当たります。この動作は比較的遅く、各バーが正しい位置まで持ち上げられ、次の行を印刷する準備のために下ろされるのに時間がかかるためです。
モデル 407では、各タイプ バーがタイプ ホイールに置き換えられ、文字は外縁に沿って配置されます。印刷するには、各ホイールを正しい文字位置まで回転させ、ホイール全体を前方に押し出して紙に当てます。ホイールはバーよりも軽量で、より迅速に配置できるため、この動作はいくらか高速になり、1 分間に最大 150 行の印刷が可能です。これは後の印刷基準からすると遅いですが、電気機械式会計機がパンチ カードを読み取って基本的な計算機能を実行する速度を考えると、これ以上の印刷速度は必要ありません。IBM 1132は、IBM がこの技術を使用して製造した最後のプリンターでした。
しかし、より高速なコンピュータが開発されると、カード読み取り、磁気テープ、初期のディスクドライブの速度、および新しい高速トランジスタ回路により、処理をはるかに高速に実行できるようになり、その結果得られる生産性に見合うより高速な印刷機構が必要になりました。[6] IBM の初期のコンピュータ、たとえばIBM 701 は、以前の電気機械式計算機よりも高速な計算のために開発されました。膨大な計算の結果から得られる印刷出力は非常に少なかったため、高速印刷の需要はありませんでした。 1403 が導入された頃、IBM のコンピュータのラインは、主に「科学」と「ビジネス」の 2 つのラインに分かれていました。しかし、新しいコンピュータがより多様な目的に使用されるようになると、大文字と小文字のアルファベットを含む、より多様な文字を単一のデバイスから印刷する必要がありました。タイプバーとタイプホイールでは、文字セットを変更することは非現実的です。 1403 で使用されているチェーン プリンターの登場により、数分以内にタイプ チェーン アセンブリを取り外して交換できるようになりました。カバーを開いた状態で、印刷ユニットのラッチを外して開き、チェーンの前面を覆っているリボン ロールを取り外します。すると、印刷チェーン アセンブリのラッチを外して持ち上げることができます。
最初に導入されたとき、このプリンターが組み込まれていた1401コンピュータシステムは月額6,500ドル（2017年の価値で54,000ドルに相当）でリースされ、IBMは最初の月に3,000件の注文を受けた。[7] [検証に失敗した]
テクノロジー
チェーン印刷では、1 セットの文字が高速で用紙の表面を水平に通過し、用紙の全幅のリボンがチェーンと用紙の表面の間を垂直に通過します。文字を用紙に向かって押し付ける代わりに、ページの各列 (120 または 132) ごとに 1 つずつ、用紙の後ろにある個別のタイプ ハンマーが用紙を後ろから押し、その位置の用紙の表面が文字を背にした状態でリボンに向かって前方に押し出され、紙が文字に当たるようになります。これは、従来のように文字が紙に当たるのとは異なります。各ハンマーは強力な電磁石によって動かされ、そのコイルは高電流駆動回路に接続されているため、チェーン上の文字が通り過ぎるのに合わせて、ハンマーを数ミリ秒以内に紙に押し付けて正確なタイミングで打つことができます。
紙の列は、1インチあたり10文字、1列あたり0.1インチの標準タイプライターピッチで配置されています。チェーン上の文字は0.1505インチ間隔で配置されており、チェーンが0.001インチ移動するごとに、新しい文字が印刷列に揃います。毎秒7.5フィートで移動すると、1つのハンマーがそれぞれ発射されます。11.1μsで あるが、それらは決して正確に同時ではなかった。[8]
文字セット
IBM 2821コントロールユニットに接続された1403モデル2から始まり、IBMのハンマーベースのプリンタのほとんど[注4]にユニバーサル文字セット（UCS）機能が搭載されました。[9] ：26 [10] ：46
IBM は、チェーンやトレインなどの交換可能な印刷要素を備えたインパクト プリンタのソフトウェア サポートを提供しました。制御ユニットには、印刷要素の各位置のコード ポイントを含むUCS バッファ[注 5]があります。制御ユニットは、小文字のない印刷要素に対して、オプションで小文字を大文字に変換できます。
ソフトウェアは、UCSロードコマンド（CCW操作コード）「FB」x（折りたたみなし）および「F3」x（折りたたみあり）を使用してUCSバッファをロードすることができます。[10] ：50モデル
IBM 1403 には次のモデルがあります。
- モデル 1: 印刷位置は 100 個、最大 600 行/分、または数値印刷特殊機能を使用すると 1285 行/分。
- モデル 2: 印刷位置は 132 個、最大 600 行/分、または数値印刷特殊機能付きで 1285 行、ユニバーサル文字セット付きで 750 行。
- モデル 3: 印刷位置は 132 個、最大 1100 行/分、または優先文字セットまたはユニバーサル文字セットの場合は 1400 行/分。
- モデル 4: 印刷位置 100 個、最大 465 行/分。
- モデル 5: 印刷位置 132 個、最大 465 行/分。
- モデル 6: 印刷位置 120 個、最大 340 行/分、シングルキャリッジ。
- モデル 7: 印刷位置 120 個、最大 600 行/分、シングルキャリッジ。
- モデル N1: 132 の印刷位置、最大 1100 行/分、ユニバーサル文字セットの場合は 1400 行。モデル N1 には、騒音を低減するために床まで届く電動カバーが付いています。
IBM System/360およびその後継機に接続できるのは、モデル 2、3、7、および N1 のみです。接続は通常、IBM 2821 制御ユニットによって行われますが、一部の 360 モデルには、直接 1403 接続用の統合制御ユニットが含まれています。
IBM 1130に接続できるのはモデル6（340 LPM）またはモデル7（600 LPM）のみです。[11]
IBM 1404
1404プリンターはIBMインパクトプリンターであり、「IBM 1403プリンターのすべての基本機能」を備え、パンチカードなどのカード文書に印刷する機能が追加されています。[12]
1404 は、連続用紙に 600 行/分、カードに 800 枚/分で印刷できます。この機構は 51 列から 80 列までのカードに対応し、一度に 2 枚のカードを印刷できます。カードには最大 25 行を印刷できます。このプリンタは、カードを解釈して、カードを読み取り、パンチされた内容を印刷することもできます。
1404はもともと1960年にIBM 1401コンピューティングシステムの周辺機器として導入されました。[13]その後、 IBM 2821制御ユニットを介してSystem/360に接続できるようになりました。 [14]
IBM 1416
IBM 1416 は、1403-N1 で導入され、IBM 3203 でも使用されている交換可能なトレイン カートリッジです。つまり、プリンターはリンクされた文字のチェーンを使用する代わりに、リンクされていない文字のトレインを使用します。カートリッジを使用すると、オペレーターはプリンターで使用されているフォントや文字セットの配置を変更できます。また、独自の文字を含むカスタム トレインを作成することもできます。IBM 1403 モデル 2 および 7 には、交換可能なトレイン カートリッジ アダプターと呼ばれる機能があり、オペレーターは異なるフォントまたは文字セットの配置のチェーン カートリッジを簡単に取り外して挿入できますが、この機能には別のマシン タイプはありません。[15]
ギャラリー
-
カバーを開いた1403の側面図。キャリッジ制御テープが見える。 -
新しいページの先頭など、ページ内の特定の行への高速移動を制御するために使用されるキャリッジ制御テープループ -
キャリッジ制御テープのクローズアップ -

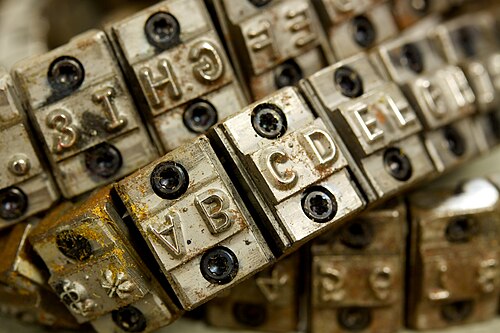

1403 印刷チェーンの一部 -
1403 プリントハンマーの駆動に使用されるSMS カード
