シュリンクトンネル

シュリンクトンネルまたはヒートトンネルは、コンベアシステム上または周囲に設置された加熱トンネルです。アイテム（包装など）にはシュリンクフィルムが緩く貼り付けられており、熱によりフィルムが収縮して、包装されたオブジェクトにぴったりとフィットします。^[1]

• ラベルを縮小します。
• 販売用と展示用の小物を組み合わせる（例：ボトル入りの水）。
• 改ざん防止または改ざん防止のバンドまたはシール。^[2]
• 輸送用に大型ユニットロードを形成します。
• チーズ、肉、魚などの食品に一次バリアを形成します。
• スキンパック。

シュリンクトンネルにはいくつかの種類があります。^{[3] [4] [5]} 熱源は、加熱素子（電気抵抗）、赤外線ヒーター、蒸気、またはガス炎をベースにすることができます。対流を改善するために強制空気が使用されることが多く、アイテムの1つのコンポーネントに熱を集中させることもあります。

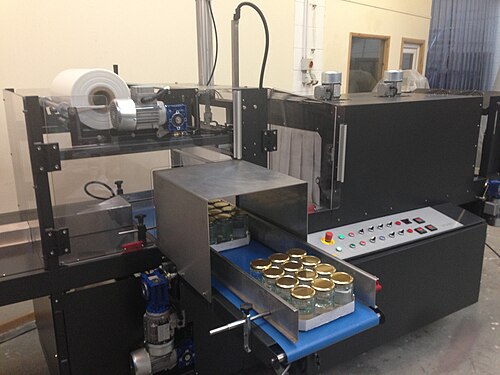

トンネルには、コンベア システムの有無にかかわらず使用できます。生産ラインに組み込まれているものや、シュリンク フィルムを貼り付ける機械と一体になっているものもあります。手またはキャスターで移動できるものもあります。シュリンク トンネルはオーブンとも呼ばれ、ローラー コンベアまたはベルト コンベアの2 種類の一体型コンベアが装備されている場合があります。ローラー コンベアは、ポリオレフィン、PVC、および収縮ポリエチレンフィルムで使用できます。ローラー間の空間にトンネルの底から熱風が満たされ、物体の周りのフィルム層が収縮して、密封されたパッケージが作成されます。ポリオレフィンおよび PVC ベースのフィルムで使用する場合、ローラーは「ライブ」または回転していると呼ばれます。ポリエチレン フィルムで使用する場合、ローラーは「デッド」または回転していないと呼ばれます。テフロンメッシュベルトおよびポリマーメッシュ ベルトを備えたトンネルは、より小さなパッケージ、またはパッケージが不安定で安定したプラットフォームが必要な場合に使用されます。

一部のヒートシュリンクトンネルには、加熱と制御された冷却のための 2 つ以上のゾーンがあります。

• ヒートガン

• ソロカ、W、「パッケージング技術の基礎」、IoPP、2002 年、ISBN 1-930268-25-4
• ヤム、KL、「パッケージング技術百科事典」、ジョン ワイリー アンド サンズ、2009 年、ISBN 978-0-470-08704-6
