ハンドスクレーパー

ハンドスクレーパーは、表面から金属やその他の材料を削り取るために使用される片刃のツールです。表面を真っ直ぐにしたり、合わせた部品に合うように修正したり、油を保持したり (通常は研磨したばかりの表面)、装飾仕上げを施したりする必要がある場合に必要になることがあります。

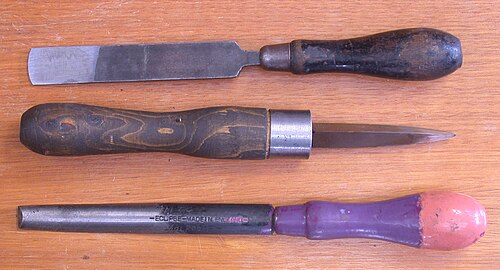

定盤は伝統的に削り取ることによって作られました。^[1] 3枚の生の（「シーズニング」または残留応力が除去され、適切な表面処理が施されているが、仕上げられていない）鋳造定盤、平らなスクレーパー（画像の上部に描かれているもの）、およびエンジニアーズブルー（または赤鉛）の量が、必要なツールのすべてでした。^[2]

画像中央のスクレーパーは3 コーナー スクレーパーで、通常はブッシュ型ベアリングの穴や内面のバリ取りに使用されます。ブッシュは通常、青銅またはホワイト メタルで作られています。

下の写真のスクレーパーは、湾曲したスクレーパーです。 プロファイルがわずかに湾曲しており、ブッシュ ベアリング (通常は長いタイプ) にも適しています。

スクレーピングの利点の 1 つは、ツールをワークピースまで運ぶことができることです。これは、ワークピースの重量が数トンもあり、移動が困難な場合に役立ちます。

これは、定規や直定規などの精密表面を基準として使用して行われます (この場合の直定規は定規ではなく、非常に正確な小型定規です)。基準には、プルシアンブルーなどの材料で非常に薄くコーティングされています。ワークピースと基準は重力だけで接触し、ワークピースの高い部分は基準の染料で着色されます。これらの高い部分は削り取られ、高い部分が均等に広がり、合計で表面積の約 60% ^[要出典] 以上になるまでこのプロセスが繰り返されます。粗く削ると 1 平方インチあたり 5 ～ 10 ポイントの表面が得られ、細かく削ると 1 平方インチあたり 24 ～ 36 ポイントの表面が得られます。必要に応じて、表面を「つや消し」にすることができます。この方法で準備された表面は、機械加工や研削操作で準備されたものよりも全体的な精度が優れていますが、短い距離ではラッピングでも同等かそれ以上の精度が得られます。^[要出典] 研削と機械加工は金属に熱的および機械的ストレスを与えますが、削り取りとラッピングではそのようなストレスは与えません。^[要出典]

削り取りは、研削によってその精度を他の表面に伝達できる、オリジナルの平らな表面セットを作成する唯一の方法です。^{[引用が必要]}ラッピングと研削は、局所的な高低点ではなく表面全体に作用するため、削り取りで可能な長距離の平坦性は達成できません。^{[引用が必要]}

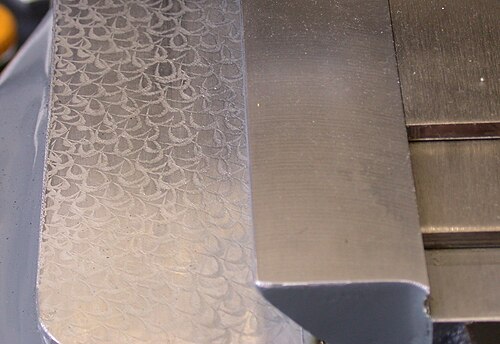

精密に研磨された表面では、特に仕上げの優れた 2 つの接合部品の間では、表面に塗布された油膜は表面に付着する手段がありません。^[要出典]油膜は除去され、むき出しの金属だけが残り、焼付きのリスクがあります。表面を慎重に削ると、元の高品質の表面はそのまま残りますが、油膜がその深さと表面張力を維持できる浅い窪みが多数できます。この目的で削り取る場合、正確な表面を完全に削り取るのではなく、より正確には「フロスティング」、「スポッティング」、または「フレーキング」と呼ばれます。通常、削り取った表面は、非常に正確な平坦さになるまで削り取られ、次に油を保持するためにその上に「フロスティング」が塗布されます。^{[誰が？ ]}機械部品が滑らかに動くのではなくぎくしゃくして振動やチャタリングを引き起こす、いわゆる「スティックスリップ」現象を止めると主張しています。このようなフロスティングは、油保持を確実に増加させますが、ベアリング面積と容量も大幅に減少します。^{[引用が必要]}通常のスライド式機械のウェイでは、流体軸受の性能を達成する可能性はありません。^{[引用が必要]}速度が低すぎます。ほとんどの場合、ウェイは境界潤滑状態で動作しますが、最高速度では混合潤滑状態になる可能性があります。^{[引用が必要]}このため、ウェイの潤滑にはオイル添加剤が重要になります。ただし、この見解は、外部リンク「スクレーピング法」と多少矛盾しています。

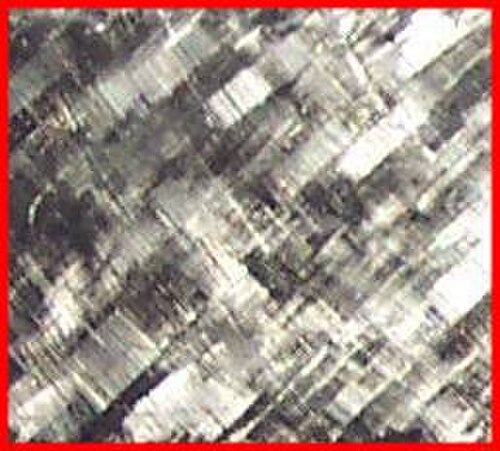

手で削ると、削った表面に独特の模様が残ります。これは、方法の精度の高さを示唆している可能性がありますが、時には、手で削ったように見える表面の跡が残ることがありますが、それは実際には、機械で削った印象を与えるように設計された表面処理にすぎません。

手作業による削り取りは、往復刃を備え、通常はストロークの長さと 1 分あたりのストローク数を調整できる電動工具でも行うことができます。
