200A パワー

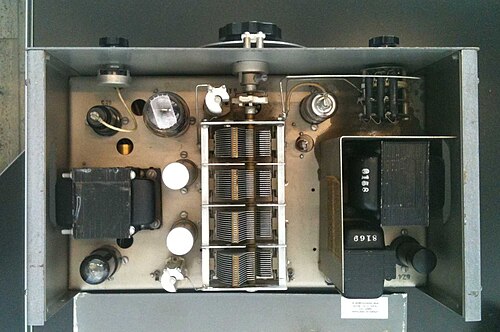

1938年に初めて製造されたHP 200Aは、ヒューレット・パッカード社が製造した最初の製品^[1]であり、カリフォルニア州パロアルトのデビッド・パッカードのガレージで製造されました。

これは音響機器のテストに使用された低歪みのオーディオ発振器でした。ビル・ヒューレットの修士論文の主題であったウィーンブリッジ発振器回路を使用していました。また、フィードバックネットワークの温度依存抵抗器として単純な電球を使用した最初の商用発振器でもありました。 ^[2]電球は安価で効果的な自動ゲイン制御で、発振器の出力振幅を一定に保つだけでなく、発振器のループゲインをほぼ 1 に保ちました。後者は低歪み発振器を実現するための重要な技術です。それより前に、ラーネッド・ミーチャムは1938 年にブリッジ回路で電球を使用して発振器を安定化および線形化していました。 ^[3]

この製品コードは、HPが確立された会社であるという印象を与えるために選ばれました。^[4]バリエーションであるHP 200Bはウォルト・ディズニー向けにカスタマイズされ、ファンタジアの制作に使用するために8台を購入しました。^[5]

回路図はヒューレットの1939年の特許に示されている。^{[6] [7] [8]}

1940年代から1950年代にかけて、200Aの後継機種は、より広い周波数範囲をカバーするようになりました。最新版は200CDでした。^[10] 5Hzのサブオーディオから 600キロヘルツのAMラジオ帯域の低域（長波）までをカバーしました。200CDは、1950年代から1990年代にかけて、世界中の工学研究所で広く使用されるオーディオジェネレータとなりました。^{[11] [12]}

ウィリアム・R・ヒューレットのウィーンブリッジ発振器は、差動増幅器とウィーンブリッジの組み合わせとして考えることができ、増幅器出力と差動入力の間に正帰還ループで接続されています。発振周波数では、ブリッジはほぼ平衡状態にあり、伝達比は非常に小さくなります。ループゲインは、非常に高い増幅器ゲインと非常に低いブリッジ比の積です。^[13] ヒューレットの回路では、増幅器は2つの真空管で実装されています。

アンプの反転入力は真空管 V ₁のカソードで、非反転入力は真空管 V _{2の制御グリッドです。解析を簡単にするために、R 1}、R ₂、C ₁、C ₂以外のすべてのコンポーネントは、ゲインが 1+R _f /R _bで入力インピーダンスが高い非反転アンプとしてモデル化できます。R ₁、R ₂、C ₁、C _{2 は}、発振周波数で正のフィードバックを提供するために接続されたバンドパス フィルタを形成します。R _{b は}自己発熱して負のフィードバックを増加させ、アンプのゲインを下げ、最終的にアンプを過剰駆動することなく正弦波発振を維持するのに十分なゲインが得られるまで下げます。

R ₁ = R ₂かつ C ₁ = C ₂の場合、平衡状態では R _f /R _b = 2 となり、増幅器のゲインは 3 になります。回路が最初に通電されたとき、ランプは冷たく、回路のゲインは 3 より大きく、起動が保証されます。真空管 V1 の DC バイアス電流もランプを流れます。これによって回路の動作原理が変わることはありませんが、バイアス電流がランプの加熱の一部となるため、平衡状態での出力の振幅が減少します。
