ヘッケラー＆コッホ USP

ヘッケラー＆コッホ USP
ヘッケラー＆コッホ USP9
タイプ	半自動拳銃
原産地	ドイツ
サービス履歴
使用中	1993年～現在
使用者	ユーザーを見る
生産履歴
デザイナー	ヘルムート・ウェルドル
設計	1989–1992
メーカー	ヘッケラー・アンド・コッホ、ヘレニック・ディフェンス・システムズ[1]
生産	1993年～現在
バリエーション	バリエーションを見る:
仕様
質量	748 g (26.4 oz)マガジンなし
長さ	194 mm (7.6 インチ)
バレルの 長さ	108 mm (4.3 インチ)
幅	32 mm (1.3 インチ)
身長	135 mm (5.3 インチ)
カートリッジ	9×19mmパラベラム .357 SIG (コンパクト版のみ) .40 S&W .45ACP 弾
アクション	短い反動
発射速度	半自動
有効射程距離	50メートル
最大射程距離	100メートル
給餌システム	取り外し可能なボックスマガジン; 容量: 15発（9x19mmパラベラム弾） 13発（.40 S&Wと.357 SIG） 12発（.45 ACP）
観光スポット	パトリッジ、「3ドット」タイプ [2]

USP ( Universelle Selbstladepistoleまたは「ユニバーサル自動装填式ピストル」) は、ドイツのHeckler & Koch GmbH (H&K)がP7シリーズの拳銃の代替として開発した半自動拳銃です。

1989年9月、主に米国の商業および法執行機関市場に焦点を当てた新しい拳銃ファミリーの設計作業が開始されました。USPプロトタイプは、米国特殊作戦軍（USSOCOM）が要請した攻撃用拳銃兵器システム（OHWS）プログラムへのH&Kの参加と並行して厳しいテストに参加し、後にMk 23 Mod 0につながりました。USPプロトタイプは、OHWSトライアルからの情報に基づいて1992年に改良され、同年12月に設計が完成しました。USPは、ますます人気が高まっていた.40 S&Wカートリッジを使用するUSP40モデル（ベースバージョン）で1993年1月に正式に導入され、すぐにUSP9（9×19mmパラベラムカートリッジを使用）が続き、1995年5月にはUSP45（口径.45 ACP）が発表されました。P7、P9S、VP70Zの設計とは対照的に、USPは、ハイパワーで使用されているものと同様の、より従来的なブラウニングスタイルのカムロックアクションを使用していますが、ポリマーフレームを使用しています。^{[3] [4]}

USP は、ショート リコイル方式の作動方法を使用する機械的にロックされた銃尾を備えた半自動拳銃です。このかなり従来的なロックアップ システムには、銃身チャンバーの上に大きな長方形の突起があり、これがスライドの排出口の切り欠きに入り込んで噛み合います。薬莢が発射されると、点火された火薬によって生成された圧力によって薬莢がスライドの銃尾面に向かって押し戻され、銃身とスライドの両方が前述の方法でロックされたまま押し戻されます。3 mm (0.12 インチ) の制限のない後方移動の後、弾丸は銃身を離れ、ガス圧が安全なレベルまで下がります。銃身チャンバーの下側にある成形された突起が、スチール製のリコイル スプリング ガイド ロッドの端にあるフック付きのロック ブロックに接触し、銃身の後端を下げて銃身の後方移動を停止します。リコイル スプリング アセンブリは、スライド ストップレバーの軸ピンとスライド前部の丸い切り欠きによって所定の位置に保持されます。粉塵の多い環境での信頼性を高めるため、バレルのロック ラグの前面上部のロック面は前方に傾斜したテーパー形状になっています。このテーパー形状の表面によりカム動作が生まれ、汚れや破片がひどい場合でも確実にロックアップします。

USP の際立った特徴の 1 つは、機械的な反動軽減システムです。このシステムは、デュアル反動スプリング アセンブリと固定ナイロン ブッシングで構成されています。ブッシングは、反動スプリングが移動の終わりに達したときに衝撃力を減衰します。このシステムは、主にピストルのコンポーネントの摩耗を軽減するように設計されており、射手が感じる反動のピークも軽減します。他のピストルで採用されている同様のシステムとは異なり、USP の設計には油圧ダンパーが組み込まれておらず、メンテナンスも必要ありません。同様の反動軽減システムを使用した H&K Mk 23 ピストルは、30,000 発以上の高圧 (+P) カートリッジと 6,000 回の耐荷重を発射しましたが、主要コンポーネントに損傷や過度の摩耗はありませんでした。USP の乱用および機能テストでは、20,000 発以上の .40 S&W 弾がコンポーネントの故障なしに発射されました。MILSPEC環境テストは、高温および低温、泥、水中、塩水噴霧で実施されました。あるテストでは、弾丸をわざと銃身に留め、別の弾丸を発射して障害物を排除しました。銃身はわずかな構造的変形のみで障害物を排除し、精度をテストした際にも一貫した弾丸を発射し続けました。反動軽減システムはUSPコンパクトモデルには搭載されておらず、代わりにフレームへのスライド衝撃を軽減するための緩衝材として単純なポリマーブッシングを使用しています。^[5]

USPと特殊作戦用ピストルの主要金属部品は耐腐食性です。スチールスライドなどの外側の金属表面は、独自の「Hostile Environment」窒化物仕上げで保護されています。^[6]スプリングなどの内部金属部品は、摩擦と摩耗を軽減するためにダウコーニングの防錆化学薬品でコーティングされています。^{[7] [自費出版ソース]}

USP は合計 54 個の部品で構成されており、メンテナンスとクリーニングのために、バレル、スライド、リコイル スプリング、リコイル スプリング ガイド ロッド、フレーム、スライド ストップ、マガジンの 7 つの主要コンポーネントに分かれています。これは、スライドを後方に引っ込めて、スライド ストップ軸ピンをスライドの左側にある分解ノッチに合わせ、軸ピンを引き出すことによって行われます。

USPはもともと.40 S&W弾をベースに作られていたが、9×19mmパラベラム弾も同時に導入された。1995年5月、ヘッケラー&コッホは.45 ACPの派生型を導入した。USPコンパクトシリーズは1996年に導入され、9mmパラベラム弾、.40 S&W、.45 ACP、そしてコンパクトモデル専用の.357 SIGが用意されている。標準USPの他の派生型には、 USPタクティカル、USPエキスパート、USPマッチ、USPエリート、そしてドイツ連邦軍（Bundeswehr）の標準サイドアームであるP8がある。USPタクティカル.45 ACP派生型もBundeswehrにより限定的に使用されており、P12と呼ばれている。

USP のユニークな特徴の 1 つは、トリガー スタイルの多様性です。トリガー スタイルは簡単に交換できます。市販されている変更タイプは 9 種類あります (HK では「バリアント」と呼んでいます)。^{[4] [6]}

内部部品にモジュラーアプローチを採用することで、^[3] USPの制御機能をピストルの左側から右側に切り替えることができ、左利きの射手でも操作できます。USPはトリガー/発射モードをあるタイプから別のタイプに変換することもできます。これにはダブルアクションとシングルアクション（DA/SA）の組み合わせとダブルアクションのみ（DAO）モードが含まれます。^[6]

トリガー/発射モードの幅広い選択肢に加えて、USP には両手利き用のマガジン リリース レバーがあり、トリガー ガードによって不用意な作動から保護されています。USP グリップの後部は段付きになっており、テーパー マガジンと組み合わせることで素早いリロードが可能です。グリップ フレームの指用のくぼみもマガジンの取り外しに役立ちます。9 mm および .40 口径の USP では、マガジンはステンレス鋼で強化されたポリマーで作られています。USP45 のマガジンはすべて金属製です。マガジン リリースが押されると、すべての USP マガジンはピストル フレームから外れます。また、USP にはマガジン ロックアウト機能 (マガジン ディスコネクターとも呼ばれます) がありません。そのため、マガジンを取り外した状態でも、装填済みの弾丸を発射することができます。延長されたスライド リリース レバーは、射撃手のグリップを変えずに簡単に操作できる位置にあります。

バリエーション 1 および 2 (ダブルアクション/シングルアクション、デコッキングおよびセーフティレバー)

バリエーション 1 (レバーが左側) と 2 (レバーが右側) では、手動安全装置を作動させた状態で、シングルアクション モード (コックしてロックした状態) でピストルを携帯できます。この同じピストルは、改造せずに、手動安全装置の作動の有無にかかわらず、デコッキング レバーを使用してダブルアクション モードで携帯できます。

バリエーション 3 および 4 (ダブルアクション/シングルアクション、デコッキング レバー、セーフティなし)

バリエーション 3 (レバーが左側) と 4 (レバーが右側) は、フレームに取り付けられたデコッキング レバーを提供しますが、これには「安全」位置がありません。この組み合わせでは、ハンマーを SA 位置から DA 位置に下げることしかできません。トリガーを引いたときにピストルが発砲するのを防ぐ「安全」位置は提供されません。

バリエーション 5 および 6 (ダブルアクションのみ、安全レバー付き)

バリエーション 5 (レバーが左側) と 6 (レバーが右側) はダブルアクションのみのピストルとして動作し、ボブ ハンマーは各ショットが発射されるたびに常に DA 位置 (前方) に戻ります。各ショットを発射するには、スムーズな DA トリガー プルを通じてトリガーを引く必要があります。バリエーション 5 と 6 には手動の安全レバーがあります。

バリアント 7 (法執行機関向け改造、コントロール レバーなし)

米国政府向けに開発された Law Enforcement Modification (LEM) は、独自のトリガー機構を備えたダブルアクション専用モデルです。この機構により、ダブルアクショントリガーの性能が向上し、ダブルアクショントリガーの引き重量が 8 ポンドフォース (36 N) に軽減され、より強力なハンマースプリングが使用され、トリガーのリセット時間が短縮されます。

バリアント8

生産されませんでした。

バリエーション 9 および 10 (ダブルアクション/シングルアクション、セーフティ レバー付き、デコッキングなし)

バリエーション 9 (レバーが左) と 10 (レバーが右) では、手動安全装置を作動させた状態で、シングルアクション モード (コックしてロック) でピストルを携帯できます。この同じピストルは、改造せずに、手動安全装置の作動の有無にかかわらず、ダブルアクション モード (ハンマーを下げる) で携帯できます。ダブルアクション モードでは、不発の場合にセカンド ストライク/ダブルアクション機能が提供されます。バリエーション 9 と 10 のコントロール レバーにはデコッキング機能がないため、ハンマーを手動で下げる必要があります (または、安全装置を作動させたまま、マガジンを取り外し、ハンマーを下げる前にチャンバー内の弾丸を排出します)。

標準 USP とほぼ同じカスタム スポーツは、ターゲット シューティングと実用射撃のユーザーを対象としています。カスタム スポーツには、マッチ グレードのバレル、マッチ トリガー、調整可能な照準器が備わっています。

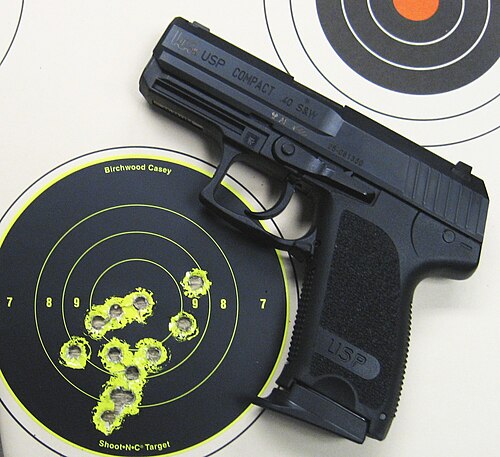

最初の USP コンパクト モデルは 1996 年に登場しました。これらはスケール ダウンされた USP で、フル サイズ バージョンと同じカートリッジがすべて用意されており、さらに.357 SIG も用意されています。フレームのサイズが小さいため、コンパクト バリアントのマガジンには、射手の手にフィットするようにハンドグリップの延長部が付いている場合があります。USP コンパクト マガジンには、標準のフラット フロアプレートも用意されています。USP コンパクトには、平らなゴム製の外部サム グリップを備えたボブ ハンマーが標準装備されています。これにより、ピストルを抜いたときにハンマーがホルスターや衣服に引っかかる可能性が減りますが、拍車付きハンマーがなくても、USP コンパクトをデコック位置からコックすることができます。これは、武器をデコックしてもハンマーが完全に下がらず、やや「ハーフ コック」状態になるためです。

USP コンパクトは、ハンマーがスライドの後ろにぴったりとくっついてしまうため、空撃ちの位置からコッキングすることはできません。しかし、空撃ちの位置でトリガーを約半分引いてハンマーをハーフコック状態にすると、親指でハンマーをフルコックすることができます。ドイツ軍と警察部隊向けに設計された P10 は、拍車付きハンマーが追加された USP コンパクトです。このハンマーは、通常の USP コンパクトにも取り付けることができます。フルサイズの USP 用に前述したバリエーションに加え、メーカーからは別パーツとして両手利き用のセーフティも用意されています。取り付け後、USP コンパクトは、デコッキング機能と手動セーフティ機能に関して、事実上右利き用または左利き用の銃になります。Heckler & Koch は口径変換を製造していませんが、.357 SIG および .40 S&W 用のバレルが HK およびサードパーティ メーカーから入手できます。

USPタクティカル（9mmパラベラム、.40 S&W、.45 ACP）には、完全に調整可能なサプレッサーの高さの照準器、Oリング付きの延長されたねじ付きバレル、調整可能なトリガーストップを備えたマッチグレードのトリガーが組み込まれています。 2015年より前は、9mmのUSPタクティカルモデルはありませんでした。代わりに、HKは、延長されたねじ付きバレルとサプレッサーの高さの照準器を備えた通常の「USP9」バリアントを「USP9SD」モデルとして提供しました。^{[8] USPタクティカル用に設計されたサウンドサプレッサーは}、Brügger & ThometとKnight's Armamentから入手できます。 USPタクティカルのユニークな特徴は、バレルが左ねじ（反時計回りに締める）であるため、このピストルはMK23 Mod 0用に設計されたサプレッサーと互換性がないことです。^[9]

ドイツ陸軍のKSKとドイツ海軍のKampfschwimmerは、USP Tacticalを「P12」という名称で使用しています。

USP45CTコンパクトタクティカルは、米国の特殊作戦用に開発された.45口径の拳銃である。フルサイズのUSP45タクティカルピストルの特徴を取り入れているが、より隠蔽性が高い。特徴としては、多角形のボアプロファイルとサプレッサーの高さの照準器を備えた延長されたねじ付きOリングバレルがあり、標準的なUSPコンパクトピストル用に設計されたホルスターの使用を制限する可能性がある。USP CTは.45 ACPのみで利用可能である。^[10]

USP エキスパート (9 mm パラベラム、.40 S&W、.45 ACP) は 1998 年に導入され、タクティカルのすべての機能を備えていますが、延長バレルがねじ切りされてスライドから突き出ているのではなく、エキスパートでは延長バレルを収容するために長いスライドを使用しています。スライドが大きくなったことで重量が増加し、銃口の跳ね返りと反動を軽減しています。エキスパートには USP マッチ、エリート、タクティカルと同様の調整可能なターゲット サイトがありますが、エリートと同様に、リア サイトのダブテールがフレーム内に下げられています。ボブ ハンマーはエキスパートの工場オプションで、IPSC のスタンダード部門で使用する場合、これは「準備完了状態」のオリジナル バージョンが IPSC のスタンダード部門のボックスに収まらなかったためです。

USP マッチ (9 mm パラベラム、.40 S&W、.45 ACP) は、エキスパートと同じ機能を備えていますが、エキスパートの長いスライドの代わりに銃身の重りが取り付けられています。この重りは反動のカウンターバランスを提供し、ターゲットの追跡を補助すると言われています。^[要出典] 1999 年に製造中止になりました。

USPエリート（9mmパラベラム、.45ACP）は、エキスパートの特徴に6.02インチ（153mm）の銃身^[11]と、手作業で取り付けられた9.25インチ（235mm）の延長スライドを組み合わせたものである。このモデルはターゲットピストルとして設計されたもので、法執行機関や軍事組織には採用されていない。

USP には、レーザー サイトやウェポン ライトなどのアフターマーケット機器を取り付けるためのアクセサリ レールがフレームの前部に装備されています。レールは独自の設計であり、使用可能なアクセサリの数は非常に限られています。標準のピカティニー レールを提供するアフターマーケット アダプターは、USP モデルと USP コンパクト モデルの両方で使用できます。

USPはSOCOM MK23と同時期に開発され、ほぼ同じテストを受けた。銃身は耐用年数を延ばすため、冷間鍛造でクロム鋼が使用されている。1994年11月以降のUSP銃身は多角形の形状を採用し、1994年以前のモデルは従来の「ランドアンドグルーブ」ライフリングを採用している。テスト中、弾丸は意図的にUSP銃身に埋め込まれた。次に、別の薬莢が邪魔な弾丸に撃ち込まれた。2発目の弾丸は銃身を通過し、ほとんど目立たない膨らみが生じた。次に、精度を測るために銃身を発射したところ、25メートルの距離で4インチ未満の弾丸が測定された。^[12]

温度テストでは、USPを-42℃に凍結させて焼成し、再度凍結させてから67℃に加熱して焼成する必要がありました。これらの温度テストは継続的に繰り返されましたが、USPに悪影響はありませんでした。^[12]

この銃は NATO MILSPEC の泥や雨に対するテストにも合格しました。水没や塩水噴霧にも問題はありませんでした。ドイツ海軍の戦闘ダイバーは USP を何年間も使用しましたが、腐食の兆候はまったくありませんでした。

安全性テストは、 1990 年 5 月に採用されたANSI / SAAMI要件を上回りました。これには、プライムされたカートリッジとデコックされたハンマーを備えた USP を、発射せずにさまざまな硬い表面に落とすことが含まれます。USP は、これらの商用要件だけでなく、ドイツ軍と警察のテスト (6 フィート (1.8 メートル) の高さからハンマーを先にして、鋼鉄で裏打ちされたコンクリート スラブに繰り返し落下させるテストを含む) も上回りました。試験弾の発射では、ひび割れ、変形、またはヘッド スペースの増加は発生しませんでした。USP ピストルをロック解除した状態で発射する試みは失敗しました。

さまざまな弾薬を使ったテストにより、USP がこれらの高い基準を満たしていることが証明されました。USP のテスト段階では、反動軽減システムにより、USP グリップにかかる力が約 300ニュートン(67ポンド力) まで軽減されます。競合する .40 口径のポリマーおよび金属フレームのピストルのピーク力ショックは約 5,000 ニュートン (1,100 ポンド力) でした。ピークショックが低いことの主な利点は、ピストル部品の摩耗や損傷が軽減されることです。これは、9 mm、.40 S&W、および .45 ACP の +P カートリッジで大きな懸念事項です。ピークショック力の軽減は、射手にとって反動が柔らかくなることにも貢献しますが、これらの「体感反動」の値は主観的です。

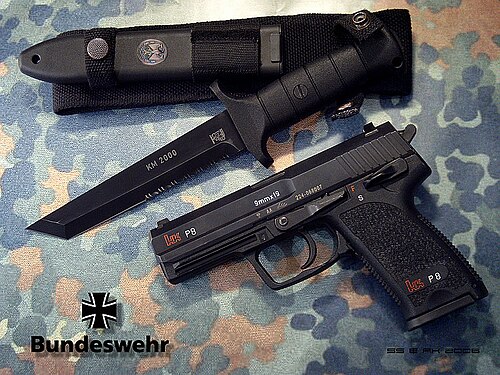

USPは1994年にドイツ連邦軍によってP8として採用された。 ^[13] P8は標準のUSPモデルとは若干異なる。半透明のマガジン、逆向きのセーフティ/デコッキングレバー（P8では下が「安全」、上が「発射」を示す。標準のUSPとは逆）、および「S」と「F」の文字がレバーではなくフレームに印刷されている。P8は多角形バレルではなく、伝統的なランドアンドグルーブバレルを備えている。^[14]

多くのドイツ州警察で採用されているP10は、USPコンパクトに拍車付き撃鉄を追加したものである。^[15] P8とP10はどちらも9×19mmパラベラム弾（9mm NATO弾）のみを使用する。^{[14] [15]}

1998年、LEMトリガーアクションを備えた.40 S&WのH&K USPコンパクトが、米国移民帰化局によって特別捜査官と私服警官の勤務用サイドアームとして採用されました。2004年に、I&NSの犯罪捜査部門が米国関税局の捜査局と合併して米国国土安全保障省の国土安全保障捜査局になった後も、以前のI&NS特別捜査官はUSPコンパクトを携帯し続けました。新しい勤務用ピストル、.40 S&WのSIG Sauer Model P229 DAKは、DHSから新しい拳銃契約が授与された後、最終的にHSI特別捜査官に支給されました。^[16]

2004年8月24日、SIGザウアーとヘッケラー・アンド・コッホ/HKディフェンスは、米国国土安全保障省との主要なピストル契約を獲得した。契約額は2,620万ドルであった。^[17]選ばれたHKピストルモデルは、HK P2000 US、HK P2000 SKサブコンパクト、およびUSPコンパクト/LEM（法執行機関改造型）であった。^[18] LEMトリガーは、SIGのDAKトリガーのHKバージョンであり、その逆も同様である。同社によると、LEMトリガーは、標準的なダブルアクションのみのシステムよりもターゲットへの追撃（連射）が速いという。これは、標準的なDAOトリガーシステムよりもトリガープルが軽く（7.3～8.5 lbf）、トリガーリセットが短いためである。LEMトリガーは、コッキングピースと外部ハンマーからなる2ピースの「プリコックドハンマー」を使用している。弾丸が装填されると（スライドが循環すると）、ハンマーは事前にコックされます。LEM システムは、より強力なハンマー スプリングを使用しているため、プライマーの点火も確実に行えると考えられています。

LEM トリガーは、LEM トリガーが市場に出る前に入手した既存の USP コンパクト ピストルに取り付けることができます。認定された銃器技師が取り付けるか、ピストルを Heckler & Koch に送ることで取り付けることができます。さらに、USP コンパクト ピストルは LEM トリガーを使用しても外部セーフティを保持できるため、外部セーフティを備えた唯一の改造ダブルアクション ピストルとなっています。
