桁

無料辞書のウィクショナリーで「girder」を調べてください。

桁（/ ˈ ɡ ɜːr d ər / ）は、建設に使用される梁です。^[1]より小さな梁を支える構造物の主な水平支持部です。桁は、安定ウェブで分離された2つの荷重支持フランジで構成されるI型断面を持つことが多いですが、箱形、Z形、またはその他の形状のものもあります。桁は橋を建設するためによく使用されます。

ガートは、せん断荷重に耐えるために垂直に配置された桁です。

小さな鋼桁は圧延されて形作られます。より大きな桁（深さ1メートル以上）は、別々の鋼板を溶接またはボルトで固定してプレート桁として作られます。^[2]

ウォーレン型桁は、フランジ間の堅固なウェブを開放型格子トラスに置き換えたものである。この配置は強度と材料の経済性を兼ね備えており、重量を最小限に抑えて負荷と費用を削減する。1848年に設計者のジェームズ・ウォーレンとウィロビー・テオバルド・モンザーニによって特許が取得されたその構造は、角度のついた横材のみで結合された縦材で構成され、長さに沿って交互に逆正三角形の空間を形成し、個々の支柱、梁、またはタイが曲げやねじりの歪みの力を受けることなく、張力または圧縮のみを受けるようにしている。これは、二等辺三角形の間隔構成を使用するネヴィル・トラスを改良したものである[^要出典]。

•
  プレストレストコンクリート桁を鋳造する前に鉄筋を配置する
•

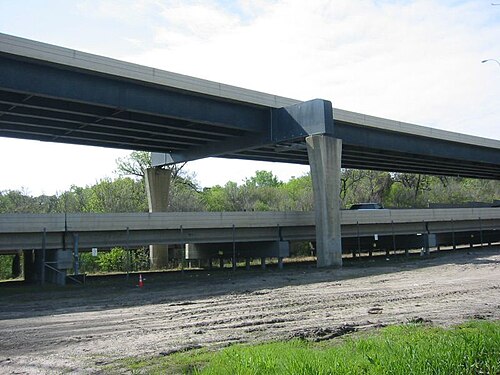

  複数のI桁を使用して建設された橋
•
  プレハブセグメントを接合して建設される箱桁橋
•
  U桁を使用した高架橋の建設

• Song W、Ma Z、Vadivelu J、Burdette E (2014)。高容量ストランドを使用したプレテンションコンクリート桁の伝達長さと分割力の計算。橋梁工学ジャーナル。19(7)、DOI 04014026。
• Chen X、Wu S、Zhou J (2014)。「異なる長さのコンクリートコアの圧縮強度」Journals Materials and Civil。エンジニアリング、26(7)、DOI 04014027。
