蛍光灯形式

1939 年に商品として導入されて以来、さまざまな種類の蛍光灯が発売されてきました。体系的な命名法によって、量販ランプは全体的な形状、定格電力、長さ、色、その他の電気的特性や照明特性に基づいて識別されます。

米国とカナダでは、ランプは通常、FxxTyy などのコードで識別されます。ここで、F は蛍光灯、最初の数字 (xx) は、バイピン ランプの場合はワット単位の電力、シングルピンおよび高出力ランプの場合はインチ単位の長さ、円形電球の場合は円形電球の直径を示します。T は電球の形状が管状であることを示し、最後の数字 (yy) は1/8 インチ単位の直径(ミリメートル単位の場合もありますが、最も近いミリメートルに切り上げられます) です。一般的な直径は、T12 または T38 ( 1+より大型で効率の悪いランプの場合は T1 ( 1 ⁄ 2 インチまたは 38 mm)、より小型で省エネタイプのランプの場合は T8 または T26 (1 インチまたは 25 mm)、電池駆動のデバイスから作動することもある非常に小型のランプの場合は T5 または T16 ( 5 ⁄ 8 インチまたは 16 mm) を使用します。

T2～T12およびT17の場合、数字は1 ⁄ 8インチ単位のチューブ径を示します。例：T2 → 2 ⁄ 8 インチ、T17 → 17 ⁄ 8 インチ。一方、T16およびT26～T38の場合、数字はミリメートル単位のおおよそのチューブ径を示します。

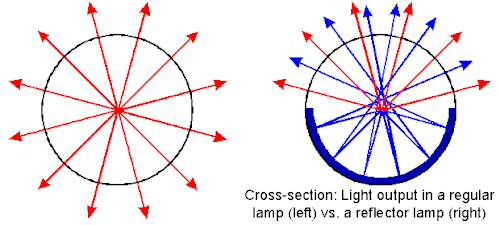

一部のランプには内部に不透明な反射板が付いています。反射板の照射範囲はランプの円周の 120° ～ 310° です。

反射ランプは、光を一方向にのみ照射したい場合や、最大量の光を必要とする用途に使用されます。たとえば、日焼けベッドや電子ディスプレイのバックライトに使用できます。内部反射器は、標準の外部反射器よりも効率的です。別の例としては、食品業界で調理済み食品のロボット品質管理検査に使用される、色を合わせた開口部ライト (約 30° の開口) があります。

絞りランプは、蛍光体コーティングに通常 30° の明確な切れ目があり、光を一方向に集中させて、均一な蛍光体コーティングで達成できるよりも高いビーム輝度を提供します。絞りランプには、非開口部領域の上に反射板があります。絞りランプは、コピーする画像を照らすために固定チューブの列が配置された 1960 年代と 1970 年代のコピー機で一般的に使用されていましたが、現在ではほとんど見かけません。絞りランプは、エッジライト サインに適した集中した光線を生成できます。

シングルピンランプ (米国では一般的に「スリムライン」とも呼ばれます) は、米国とカナダではインスタント スタート バラストで動作し、220 ～ 240 V の国ではスターターなしの直列チョークで動作します。

高出力ランプはより明るく、より高い電流で駆動されます。標準的なバイピンベースではなく、両端に凹んだダブルコンタクト（R17d）ベースがあり、間違った器具に取り付けられるのを防ぎます。1950年代初頭から中頃にかけて、ゼネラルエレクトリックはパワーグルーブランプを開発し、改良してきました。これらのランプは、その大きな直径（ 2）で識別されます。+直径は1 ⁄ 8 インチ (54 mm) で、溝付きチューブ形状です。

ハロリン酸配合色は通常、温白色の場合は WW、(中性)白色の場合は W、冷白色の場合は CW、青みがかった昼白色の場合は D で示されます。

PhilipsとOsram は、三蛍光体と多蛍光体の色に数値カラー コードを使用しています。最初の数字はランプの演色評価数(CRI) を示します。ランプの最初の数字が8の場合、そのランプの CRI は約 85 になります。最後の 2 桁はランプの色温度をケルビン (K) で示します。たとえば、ランプの最後の 2 桁が41 の場合、そのランプの色温度は 4100 K となり、これは一般的な三蛍光体のクール ホワイト蛍光灯です。

BL は、殺虫器でよく使用される紫外線ランプに使用されます。BLB は、ナイトクラブでよ​​く使用される、ほとんどの可視光を遮断するウッドガラスエンベロープを採用したブラックライトブルーランプに使用されます。その他の非標準指定は、植物ライトまたは成長ライトに適用されます。

このセクションでは、一般的な照明用の一般的なチューブ定格を示します。チューブ定格は他にも多数存在し、多くの場合、国によって異なります。公称長さは、チューブの測定寸法と正確に一致しない場合があります。チューブ サイズによっては、公称長さ (フィート単位) は、連続した配線を作成するために必要な照明器具の中心間の間隔であるため、チューブは公称長さよりも少し短くなります。

1970年代に、ソーンライティング社はヨーロッパで省エネの8フィートのレトロフィット管を発表しました。既存の125W（240V）シリーズバラストで動作するように設計されていましたが、ガス充填と動作電圧が異なっていたため、この管はわずか100Wで動作しました。効率が向上したことで、この管は20%の電力削減に対してわずか9%のルーメン減少しか生み出しませんでした。^[7]この最初の省エネ管の設計は、今日でもT12管のままです。しかし、他のすべてのオリジナルT12管の後継のレトロフィット交換品はT8でした。これは、必要な電気特性を生み出し、当時の新しい（そしてより高価な）ポリリン光体/三リン光体コーティングを節約するのに役立ち、さらに効率的でした。これらの管はすべて、220～240V電源のシリーズバラストで動作するT12フィッティングに取り付けるレトロフィット管として設計されていたため、本質的に異なる制御装置の設計を持つ120V主電源の国では使用できません。

1980 年頃 (少なくとも英国では)、一部の新しい蛍光灯器具は、新しいレトロフィット管のみを使用するように設計されていました (ランプ ホルダーは、長さ 8 フィートを除き、T12 管を使用しないように設計されています)。初期の T12 ハロリン酸管は、2012 年までスペアとして入手可能でした。これらの管は、古い器具や、ツイスト ロック ランプ ホルダーを採用した一部の最新の器具に適合しますが、最新の器具はこれらの管用に電気的に設計されていません。

1970年代には、34ワットの省エネ型F40T12蛍光灯が米国で導入されました。1980年代には、32ワットのT8ランプが導入されました^[8]が、ヨーロッパで導入されたT8管とは異なり、これらのT8はレトロフィットではなく、駆動するために新しい適合するバラストが必要です。これらのバラストはもともと磁気式でしたが、今日ではほとんどが電子式です。省エネ型T12ランプは、40ワットのF40T12ランプ用に設計されたバラストで動作するように作られていますが、一部のF40T12バラストはこれらのランプを動作するように設計されておらず、省エネ型ランプを使用すると過熱する可能性があります。省エネ型T8管をT12用のバラストで動作させると、ランプの寿命が短くなり、エネルギー消費が増加する可能性があります。^[9]逆に、T8バラストにT12チューブを取り付けると、通常、電力消費量が多すぎて、バラストが補償できる範囲内でない限り、バラストが焼損する可能性があります。チューブの種類は、常に照明器具のマーキングと一致している必要があります。

1990 年代には、すでに世界中で使用されていた短いチューブ (上記参照) に加えて、より長い T5 チューブがヨーロッパで設計されました (2000 年代に北米でも使用されました)。これらのチューブは、ヨーロッパのモジュラー家具、ディスプレイ キャビネット、天井タイルグリッドなどを対象に設計されており、12 インチ (305 mm) のヤードポンド法ではなく、300 mm (11.8 インチ) の「メートル法フィート」の倍数に基づいていますが、すべて 37 mm (1.5 インチ) 短くなっています。これは、300 mm のモジュラー ユニット内のランプ ホルダー接続用のスペースを確保し、グリッド内の トロファーライトへの挿入と取り外しを容易にするためです。

T5の直径はT8ランプより約40％小さく、T12ランプより約60％小さくなっています。T5ランプは、高出力（HOおよびVHO）管でもG5口金（5mm間隔のバイピン）を備えています。^[10]
