FOCSAビル

FOCSAビル
一般情報
状態	頂点に達した
タイプ	居住の
建築様式	モダンな
位置	エル・ベダド
住所	17歳
町または都市	ハバナ
国	キューバ
座標	北緯23°08′34.4″ 西経82°23′02.7″ / 北緯23.142889° 西経82.384083° / 23.142889; -82.384083
建設開始	1954年2月
完了	1956年6月
料金	7,000,000ペソ
所有者	革命政府
身長	121メートル（397フィート）
技術的な詳細
構造システム	壁とスラブ
材料	48,000 kPa（7,000 psi）コンクリート[1]
サイズ	280 mm (11 インチ) の壁、171 mm (6.7 インチ) のスラブ
階数	39
床面積	77,000 m 2 (830,000 平方フィート) (住宅)
エレベーター	テナント4社 + サービス2社
敷地	10,000 m 2 (110,000平方フィート)
設計と建設
建築家	マルティン・ドミンゲス・エステバン、エルネスト・ゴメス・サンペラ
開発者	Fomento de Obras y Construcciones、ソシエダ・アノニマ。フォクサ
エンジニア	サエンス、カンシオ、マルティン
構造エンジニア	ルイス・サエンス・デュプラス
サービスエンジニア	グスタボ・ベッカー、機械式フェルナンド・H.メネセス、電気式
土木技師	バルトロメ・ベスタードとマヌエル・パドロン
その他の情報
部屋数	374 戸のアパート
駐車場	500台

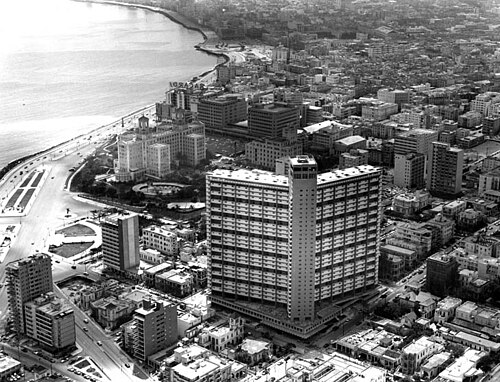

FOCSAビルは、キューバのハバナ市ベダド地区にある住宅兼商業ビルである。高さ121メートル（397フィート）で、ラ・トーレ・ロペス・カジェハスが建設されるまで、60年以上キューバで最も高い建物であった。^{[2]請負会社である}Fomento de Obras y Construcciones, Sociedad Anónimaにちなんで名付けられ、建築家はエルネスト・ゴメス・サンペラ（1921年 - 2004年）、メルセデス・ディアス（妻）、およびラジオセントロCMQビルを設計したマルティン・ドミンゲス・エステバン（1897年 - 1970年）である。構造エンジニアは、サエンス、カンシオ＆マルティン社のルイス・サエンス・デュプラスで、ハバナ大学工学教授である。^[a]土木エンジニアはバルトロメ・ベスタードとマヌエル・パドロンである。グスタボ・ベッケルとフェルナンド・H・メネセスがそれぞれ機械技師と電気技師を務めた。^{[1] [4]}ベダドのCalles 17とM、Calles 19とNに囲まれた場所に位置する。^{[4] [1]}

この建物は1954年から1956年にかけて建設され^[要出典] 、高さは121メートル（394フィート）で、ハバナのベダド地区に位置しています。^[1] 1952年、ランパ通りとエル・ベダド通りにあるCMQラジオ・テレビネットワークは、管理事務所、ラジオ局、従業員用の住宅を提供する計画を立てました。CMQは、約70万ペソ^の11万平方フィートの土地を選択しました^{[要出典]。Fomento} de Hipotecas Aseguradas （FHA）社が住宅の80％と商業店舗の60％の費用を融資しました。El Banco Continental Cubanoは600万ペソの融資を行いました。^[4]

工事は1954年2月に始まり、1956年6月に完了した。建設当時、この建物はブラジルのサンパウロにあるマルティネリビルに次ぐ、世界で2番目に大きいコンクリート住宅ビルであった。高さでは、キューバで最も高かった ロペス・セラーノビルを上回った。

1960年代初頭、この建物の住宅階ユニットの所有者である中流階級の資産は、現政府によって国有化された。1970年代から1980年代にかけて、この建物にはソ連や東側諸国の専門家や顧問が住み、1階のスーパーマーケットはキューバ人以外専用だった。2000年にはエレベーターのケーブルが切れ、1人が死亡した。2000年代に建物は再塗装され、改装され、建物の大部分は主にベネズエラからの外国人労働者の仮住まいとして利用された。

建物は基礎から 121 メートル (397 フィート) の高さまでそびえ立っています。280 mm (11 インチ) の耐力壁が各アパートメントを分離し、各階の 171 mm (6.7 インチ) の鉄筋コンクリート スラブを支えています。耐力壁は頑丈で、部屋間のアクセスを容易にするための地下室とロビーの床を除いて開口部はありません。^[1] Y 字の中央 (アパートメント F と G) には、横方向の力に対する抵抗を高めるために追加のコンクリート塊があります。壁は後壁まで伸びて廊下を支えています。壁とスラブの構造システムは、水平方向の力に抵抗する 3 次元の格子を形成します。21,000 kPa (3,000 psi) から 48,000 kPa (7,000 psi) の高強度コンクリート ミックスが使用されています。^[1]タワーと廊下の外部にはプレハブ パネルが使用されています。鉄筋コンクリートの柱がポディウムと下の階を支えています。住宅ブロック「Y」は13枚の280mm（11インチ）の壁で支えられています。^[4] 1階にはサンゴタイルが敷かれています。^{[5] [c]}

この建物は、1997 年 2 月にキューバ建築技術革新連盟(UNAICC) によってキューバ土木工学の七不思議の 1 つとして選ばれました。 ^[6]

FOCSA は 39 階建てで、そのうち 4 階は商業用、2 階は駐車場です。28 階にはそれぞれ 13 戸の住居があります。34 階には、この階で止まる構造壁によって可能になった台座の上に 6 つのペントハウスがあります。各ペントハウスは 2 つのアパートメント (A+B、C+D、E+F など) のサイズです。ペントハウスには専用のエレベーターと、空に向かって開かれたパティオ コートヤードがあります。アパートメントのすべての階は、コンクリートの上にテラゾーで覆われています。^[1]

このサイトは3つの部分に分かれています:

1. 基礎の上に 35 階建ての浅い複合用途の「壁とスラブ」Y です。
2. 2 つのプールとゲストおよびテナント用のクラブを含む屋外アメニティのプラットフォーム。プラットフォームは敷地全体をカバーします。
3. 4階建ての建物にはサービススペース、商業スペース、そして500台分の駐車場があり、表彰台の下に位置している。^{[6] [1]}

アパートは、サービス ホールとテナント ホールから半階上または半階下にあります。標準的なフロアには 13 のアパートがあり、そのうち 5 つには 2 つの寝室とメイド ルームがあります。アパートの価格は、中央の大きなユニットで 21,500 ドル、小さなユニットで 17,500 ドルでした。建物の高層階になるほど、1 フロアあたり 30 ドルの追加料金がかかり、最上階のアパートが最初に販売されました。^[4]

タワー内には、テナント用エレベーター4基、サービス用エレベーター2基、階段2組が設置されている。サービス用エレベーターの1基はレストランと展望フロア専用。もう1基はアパートメント用で、サービス廊下に繋がっている。タワーには、37階にオフィス、38階にレストラン「ラ・トーレ」、39階に展望室がある。^[6]

ポディウムにはクラブハウス、オフィス、大人と子供用のプールがあります。庭園、照明付きの小道、ベンチもあります。19番街とM通りの角には通りへのスロープがあり、ポディウムはプロジェクトの建設中に準備エリアとして使用されました。^[6] 4階のポディウムの下には建物のオフィスがあります。^[1]

建物の入り口は、地上階にある2車線の屋根付き車寄せで区切られています。建物内には、ビルの受付、広い待合室、テナント用エレベーターホールがあります。レストラン「エル・エンペラードール」、スーパーマーケット、銀行、郵便局、劇場、ラジオ局2局も1階にあります。(COCOとラジオメトロポリターナ) ^[7]敷地の周囲と、Calle MからNまで敷地を横切る二重の廊下沿いには、さまざまなカフェがあります。ポディウムの開口部から内部の廊下に光が差し込みます。^[6] 2階には、建物の管理事務所があります。

アパートの壁は後壁を貫通して伸びており、外部の廊下の支えとなっている。廊下は、アパートの換気と西側の眺望を確保するために、互いに垂直に約20インチ離れている。^[4] 1階おきに、サービス廊下とテナント廊下が3組ある。中央の廊下は建物へのサービス用で、他の2つの廊下はテナント用である。サービス廊下とテナント廊下は、外部では区別されていないが、サービス廊下の方が短い。これは、端のユニットAとLのサービス階段の位置を反映している。サービス廊下とテナント廊下は異なる高さに位置している。各アパートからは、出口階段がテナント廊下に上り、サービス廊下に下りている。当初の設計では各アパートへの専用エレベーターがあったが（図面のX）、設置されることはなかった。

フローティング廊下の510 mm (20インチ) の間隔により、アパートメント間の通風と西側の景色が確保されています。バスルームとメイドルームの天井は下げられており、アパートメント全体に自然換気が行き届いています。^{[1] [d]}クローゼットのドアの上部と下部には通気口があり、空気の循環を可能にしています。

ペントハウス アパートメントには、キッチンの隣に水にアクセスできる空に向かって開かれた「パティオ」があります。

FOCSAビルの南側にあるペントハウスの一つは、トマス・グティエレス・アレアが脚本・監督した1968年の映画『未開の記憶』に登場している。^{[8]このペントハウスは、}セルジオ・コリエリが演じる主人公セルジオ・カルモナ・メンドーヨのアパートとして登場する。

•
  サービス廊下、テナント階段部分。
•
  アパートの窓が見える廊下間の間隔は 20 インチ (510 mm) です。
•
  換気と眺望のために廊下を 20 インチ (510 mm) 離します。
•
  サービス廊下とテナント廊下の間の距離は 20 インチ (510 mm) です。
•
  テナント廊下、北向き。セクション内でサービス廊下と交互に配置されています。
•
  アパートから廊下までのテナント用（青）とサービス用（赤）の階段。
•
  タワーアパートメント。
•
  典型的なアパートの入居者用階段。^[e]
