延長コード

延長コード(米国)、延長ケーブル、電源エクステンダー、ドロップコード、または延長リード(英国) は、片端にプラグがあり、もう片端に 1 つ以上のソケット (通常はプラグと同じタイプ)が付いた、柔軟な電源ケーブル(フレックス) です。この用語は通常、主電源 (家庭用 AC)の延長を指しますが、他のタイプのケーブルの延長を指す場合にも使用されます。プラグと電源コンセントのタイプが異なる場合は、「アダプタ コード」という用語が使用されることがあります。ほとんどの延長コードの長さは約 2 ～ 30 フィート (0.61 ～ 9.14 m) ですが、最大 300 フィート (91.44 m) のものもあります。

「延長コード」という用語は、少なくとも1925年から使用されています。^[1]

延長コードには、さまざまな色、長さ、太さ、サービス機能があります。一般的に、機器に必要な電力が大きいほど、コードは太くする必要があります (つまり、内部のワイヤが大きくなります)。屋外、水気のある場所、油の周り、または長時間日光にさらされる場所で使用するコードは、そのような特定の条件に合わせて選択する必要があります。延長リールは、通常ソケット端に巻き取る延長コードで、ソケットには複数のソケット (多くの場合 2 つまたは 4 つ) が付いている場合があります。別の種類の延長リールは、プラグ端の近くにぶら下がっており、ユーザーはソケット端をつかんでコードを引き出すことができます。

一部の延長コードには、極性プラグとレセプタクル、接地端子、「電源オン」インジケータ、ヒュージブルリンク、さらには残留電流デバイス（漏電遮断器または GFCI とも呼ばれる）などの安全機能が組み込まれています。

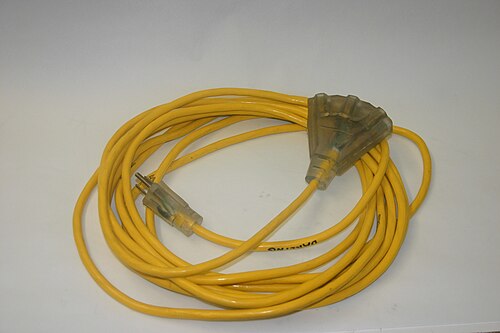

コードによっては、複数のメス コネクタが近接して配置されたものもあれば、コードの長さに沿って間隔を空けて配置されたメス コネクタを備えたものもあります。コードには通常、接地コネクタまたは非接地コネクタがあります。接地オス コネクタを非接地メス ソケットに無理やり差し込むことはできますが、これは安全ではありません。

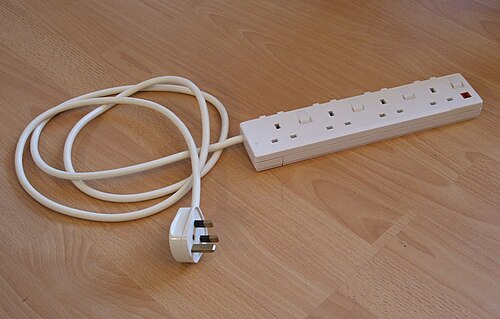

電源タップは、電源ケーブルの端にあるブロックで、多数のソケット（通常は 3 つ以上）が一列に並んでいます。この用語は、電源タップで終端する短い延長コード全体を指す場合にも使用されます。

取り外し可能な電源コードも同様ですが、はるかに短く、機器を主電源コンセントに接続するように設計されています。メス端は機器の差し込み口と嵌合します。

米国の国内電圧は 120 V であり、米国電気工事規程(NEC) では、直径が 16 AWG以上 (たとえば、14 AWG または 12 AWG)でない限り、20 A 回路で延長コードを使用することは禁止されています 。

他のフレキシブル コードと同様に、NEC では、建物の表面に取り付けたり、構造物 (壁、床、天井) 内に隠したり、吊り天井の上に設置したり、構造物の穴や​​その他の開口部 (窓、ドア) に通したりする場合の使用も禁止しています。NEC には例外も含まれていますが、非常に限定されています。

米国では、Underwriters Laboratoriesが延長コードをNECに準拠していると認定しています。主な規格は、延長コード全体に対するUL 817 ^[3]と、電気ケーブル自体に対するUL 62 ^[4]です。米国一般調達局も、UL規格を参照し、追加の基準を提供する延長コードの規格JC-1270 ^[5]を維持しています。

NEC は、住宅の壁に沿ったあらゆる地点から 6 フィート (1.8 メートル) 以内にコンセントを設置することを義務付けることで、潜在的な火災の危険性を減らし、延長コードの必要性を減らすことを目指しています。^[要出典] ただし、コードで要求されているよりも多くのコンセントがある住宅でも、延長コードが必要になる場合があります。

ヨーロッパやその他の地域では、通常の国内電圧が約 230 V であるため、電流が低いため、どの電力でもケーブルの過熱による火災のリスクは低くなります。ただし、ヨーロッパの延長リール ケーブルのほとんどには、ケーブルの誤使用を防ぐための自動電流カットアウト機能が搭載されています。ケーブルに過剰な電流が流れた場合は、手動でリセットする必要があります (米国のマルチ プラグ コードにもこのようなデバイスが搭載されていますが、シングル コンセント コードやトリプル コンセント コードには搭載されていません)。

火災事故の歴史調査によると、建物火災の大部分は延長コードの損傷または過負荷によって発生しています。^[要出典]

延長コード、特に軽量 2 線式コードの絶縁体は、挟まれたり、押しつぶされたり、擦り切れたりして簡単に損傷します。また、プラグとソケットの接続部でコードが過度に引っ張られると、コードが損傷することもあります。これは、人がコードにつまずいたときに起こることがあります。過負荷により、延長コードが熱くなり、絶縁体が溶けたり炭化したりすることがあります。暖房器具によっても、コードの絶縁体が熱損傷を受け、溶けたり燃えたりすることがあります。

ドアでコードが押しつぶされるなどして内部の金属線が損傷すると、破損していない部分の配線が配線全体よりも細くなり、高抵抗点が形成されることがあります。配線の細い部分の抵抗が配線の残りの部分よりも高くなるため、ホット スポットが発生し、電力消費がそこに集中する傾向があります。

動物が電線をかじって絶縁体の一部をはがしてしまうことがあります。いずれの場合も、損傷に気付かず、コードを修理したり使用を中止したりしないと、損傷によって電線間にアーク放電やショートが発生し、近くの材料が発火する可能性があります。絶縁体が損傷した延長コードの露出した電線は、人や動物に感電の危険をもたらすこともあります。

床を横切るコードは、物理的な損傷を防ぐために適切な装置で覆う必要があります。ただし、重大な火災の危険を引き起こす可能性があるため、ラグやカーペットで覆ってはいけません。^[6]

延長コードには、余分な長さを巻き取ったり、延長リールを使用したり、コードを適切なサイズに切断したりする必要がないように、1 ～ 150 フィート (0.30 ～ 45.72 m) の長さのものがあらかじめ用意されています。コードが 1 フィート長くなるごとに電気抵抗が増加し、コードが供給できる電力が減少します。したがって、コードが長くなるほど、電圧降下を最小限に抑えるために必要な導体の直径が大きくなります (直径の大きいワイヤではワイヤ ゲージの数字は小さくなります)。このため、必要な長さのコードだけを使用するのが最善です。

延長リールは、完全に伸ばした状態でのみ定格電流を流すことができます。これは、リール上のコード部分が空気に触れず、（直列抵抗による）電力損失が放散されないためです。延長コードを巻き上げたまま、またはリールに巻き付けたまま使用すると、深刻な感電や火災の危険があります。抵抗によって発生した熱は放散できず、きつく巻かれたケーブルの間に閉じ込められ、火災や感電につながります。^[7]さらに、ESFIは、熱が適切に放散されない可能性があるため、ラグや毛布で覆われた延長コードや天井や壁を貫通した延長コードを決して使用しないことを推奨しています。^[6]

米国で販売されている延長コードには、PVC 絶縁被覆に鉛が含まれている可能性があります。カリフォルニア州提案 65 (1986) では、製品に有毒化学物質が含まれている場合、製造業者は消費者に警告することが義務付けられています。多くの延長コードには、取り扱い後に手を洗うように消費者に勧める警告ラベルが付いています。

欧州指令RoHS は、延長コードなどの電気製品の製造における鉛などの有害物質の使用を制限しています。一部のメーカーは RoHS 準拠に移行していますが^{[引用が必要]}、現在米国では鉛を含む製品の製造を中止する動きは広まっていません。^{[引用が必要]}

延長コードを安全に使用するのに必要な注意としては、延長コードを損傷する可能性のある場所から遠ざけること、それぞれの目的にかなう最短のコードを使用すること、コードに損傷や過負荷の兆候（溶解変形、色の黒ずみ、または「焦げた」または「電気的な」臭い）がないか定期的に検査することなどがあります。

定期的な点検は、家具の後ろなど長期間固定されたまま使用される可能性のあるコードでは特に重要です。このようなコードでは、損傷に気付かず、偶然に火災や感電事故が発生する条件が整ってしまう可能性があります (例: アーク放電しているワイヤーの近くにほこりや紙が落ちたり、液体がこぼれて露出したワイヤーに流れ込んだりする)。

延長コードに対するもう一つの危険な改造は、ソケットに合わせるために 3 番目のプラグを外すことです。これにより、アースプラグが外れるだけでなく、ホット/ニュートラルプラグの区別も失われます。

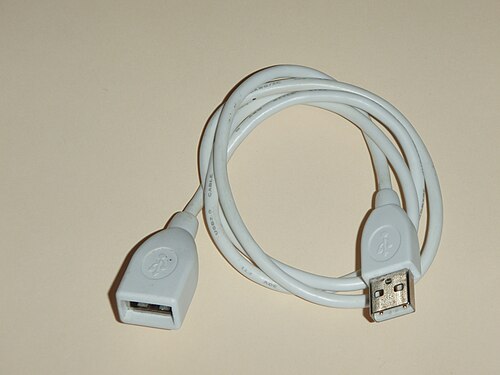

延長コードは、信号伝送ケーブルまたは信号/電気複合ケーブル ( USBケーブルなど) の長さを延長するケーブルを指すこともあります。これらは、「エクステンダー」または「エクステンダー ケーブル」または「ケーブル エクステンダー」と呼ばれることが多いです。このようなエクステンダーには、オス コネクタとメス コネクタが 1 つずつあります。

パッシブ USB 延長ケーブルは USB 標準に準拠していないため、USB ロゴを付けることは禁止されています。公式 USB 標準で認められている唯一のケーブル構造は、一方の端にタイプ A プラグまたはタイプ C プラグがあり、もう一方の端にタイプ B プラグまたはタイプ C プラグがあるものです (タイプ C プラグとタイプ A またはタイプ B ソケットを備えたアダプタも許可されていますが、タイプ C ソケットとタイプ A またはタイプ B プラグまたはソケットを備えたアダプタは明示的に許可されていません^[8] )。この制限は、USB 標準で許可されている最大長を超えるケーブルが組み立てられるのを防ぎ、USB の設計制限を超える接続での抵抗の蓄積を回避して、ユーザーがケーブル長を計算したり、技術的なルールを適用したりすることなく、USB システムの一貫したプラグアンドプレイ操作を保証することを目的としています。

USB の目的は、標準に準拠したケーブルを使用して、互換性のある 2 つのデバイスを接続することができ、接続が問題なく機能することを保証することです。このため、USB 標準では、準拠した (つまりロゴの付いた) USB ケーブルの最大長を (約 15 フィートまで) 制限しています。ケーブルを長くするには、USB ハブが必要です。非標準ではありますが、これらの延長ケーブルは多くのソースから簡単に入手できます。

USB エクステンダーの別のクラスは、実際には、一定の長さのケーブルが恒久的に接続された USB ハブです。これらは、限られた数以上が接続されない限り、USB 標準に準拠しています。ただし、USB 接続からの電源を必要とするため、"B" 端のデバイスに利用できる電力が減少する可能性があります。
