アントラック発電所

アントラック発電所

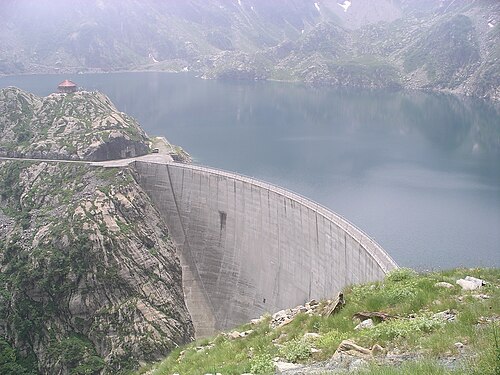

チオタスダム
正式名称	Centrale Idroelettrica Entracque
国	イタリア
位置	エントラック
座標	北緯44°13′29″ 東経07°23′10″ / 北緯44.22472° 東経7.38611° / 44.22472; 7.38611
状態	運用
建設が始まった	1969
オープン日	1982
所有者	エネル
上部貯水池
作成する	キオタス工場: Lago del Chiotas Rovina 工場: Lago della Rovina
総容量	チオタス工場合計:30,200,000 m 3 (24,484 エーカーフィート) チオタス稼働中: 27,300,000 m 3 (22,132 エーカーフィート) (稼働中 (使用可能)) ロビナ: 1,200,000 m 3 (973 エーカーフィート) (稼働中 (使用可能))
下部貯水池
作成する	ピアストラ湖
総容量	合計: 12,000,000 m 3 (9,700 エーカーフィート) 稼働中: 9,000,000 m 3 (7,300 エーカーフィート)
発電所
油圧ヘッド	チオタス: 1,048 m (3,438 フィート) ロビナ: 598 m (1,962 フィート)
ポンプ発電機	チオタス：8 x 148 MW（198,000 hp）フランシスポンプタービン ロビナ：1 x 133.67 MW（179,250 hp）フランシスポンプタービン
設備容量	チオタス: 1,184 MW (1,588,000 hp) MW ロビナ工場: 133.67 MW 合計: 1,317.67 MW (1,767,020 hp)
年間発電量	チオタス：1,040 GWh（3,700 TJ）

エントラック発電所は、アッパー ジェッソ発電所としても知られ、イタリアのエントラックのすぐ南、ヴァッレ ジェッソにある揚水式水力発電所です。この発電所には、チオタス ピアストラ発電所とロヴィーナ ピアストラ発電所という、同じ場所にあるが水力的に分離された 2 つの発電方式用の揚水発電機があります。両方の発電所は別々の上部貯水池を使用していますが、共通の下部貯水池としてピアストラ湖を使用しています。発電のため、上部貯水池から下部貯水池にある発電所に水が放出されます。揚水発電機によって貯水池が再び満たされ、このプロセスが必要に応じて繰り返されます。チオタスの上部貯水池であるチオタス湖は、谷のかなり高い位置にあり、ロヴィーナのロヴィーナ湖よりも大きいため、より多くの電力を生産できます。チオタス発電所の設備容量は1,184メガワット（1,588,000馬力）、水頭（標高差）は1,048メートル（3,438フィート）である。一方、ロビナ発電所の設備容量は133.67メガワット（179,250馬力）、水頭は598メートル（1,962フィート）である。この発電所の建設は1962年に始まり、1982年に稼働を開始した。この発電所はエネル社が所有し、運営している。^[1]

エントラック発電所も、主に3つの貯水池からなる計画によって支えられています。チオタスとロヴィーナの両方が使用する下層貯水池は、ピアストラ湖です。この貯水池は谷底にあり、高さ88メートル（289フィート）の重力式ダムの建設によって形成されました。その水位は、通常運転時の標高956メートル（3,136フィート）で、総貯水容量12,000,000立方メートル（9,700エーカーフィート）のうち9,000,000立方メートル（7,300エーカーフィート）を上層貯水池に汲み上げることができます。汲み上げは、発電所の9つのフランシスポンプ水車発電機によって行われ、8つはチオタス側、1つはロヴィーナ側にあります。どちらかの上部貯水池に水を満たす必要がある場合、水は一連の水圧管とトンネルを通ってピアストラからチオタスまたはロビナの上部貯水池に汲み上げられる。これは通常、夜間など電力需要が低いときに行われ、電気代が安くなる。^{[2] [3]}

ロビナの上部貯水池は標高 1,535 メートル (5,036 フィート) にあり、堤防ダムによって形成されています。有効貯水量は 1,200,000 立方メートル (970 エーカーフィート)、深さは 10 メートル (33 フィート) です。集水域は 77.2 平方キロメートル (29.8 平方マイル) です。チオタス上部貯水池は、標高 1,978 メートル (6,490 フィート) にある高さ 130 メートル (430 フィート) のアーチ重力式ダムの建設によって形成されました。ダムの厚さは、基底部で 37.5 メートル (123 フィート)、頂上で 5 メートル (16 フィート) です。頂部の長さは230メートル（750フィート）で、ダムの構造容積は36万立方メートル（47万立方ヤード）です。チオタス貯水池はまた、東側に高さ30メートル（98フィート）、長さ70メートル（230フィート）のサドルダム（コッレ・ローラ）によって支えられています。サドルダムには、毎秒240立方メートル（8,500立方フィート/秒）の放水能力を持つ余水路も備わっています。貯水池の貯水容量は30,200,000立方メートル（24,500エーカーフィート）で、27,300,000立方メートル（22,100エーカーフィート）は発電に使用できます。チオタスの集水面積は11.6平方キロメートル（4.5平方マイル）で、貯水池の最大深度は118メートル（387フィート）に達します。^{[2] [3]}

発電が必要な場合、水はどちらかの上部貯水池から発電所と発電機へと放出される。発電所は地下にあり、変圧器、バルブギャラリー、発電機ホールの洞窟で構成されている。チオタス貯水池から、水は 7.4 キロメートル (4.6 マイル) の長さのトンネルを通って送り返され、発電所の近くで 1.7 キロメートル (1.1 マイル) の水圧管システムに分かれ、8 台の 148 メガワット (198,000 馬力) ポンプ発電機にそれぞれ水を供給している。ロビナからの水は、1 台の 133.67 メガワット (179,250 馬力) 発電機で処理される。水は発電に使用された後、長さ 500 メートル (1,600 フィート) の放水路トンネルを経て、デッラ ピアストラ湖に放出される。放水路と発電所の取水口は両方とも、サージタンクによってウォーターハンマーから保護されている。上部貯水池と発電所の間の標高差により、チオタス川の最大水頭は1,048メートル（3,438フィート）、ロビナ川の最大水頭は598メートル（1,962フィート）となっている。^{[2] [3]}
