電気テープ

電気テープ（または絶縁テープ）は、電線や電気を伝導する他の材料を絶縁するために使用される感圧テープの一種です。さまざまなプラスチックで作ることができますが、PVC （ポリ塩化ビニル、「ビニル」）はよく伸び、効果的で長持ちする絶縁を提供するため、最も人気があります。クラス H絶縁用の電気テープは、グラスファイバー布で作られています。

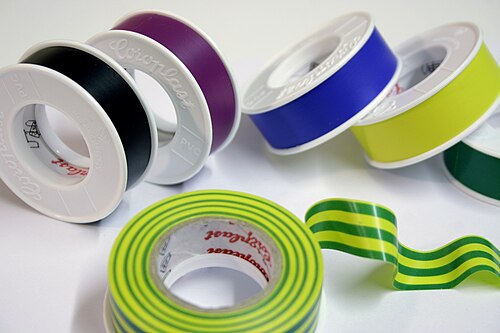

多種多様な電気テープが販売されており、その中には高度に特殊な目的のためのものもあります。「電気用途で使用される主なテープは、ビニール、ゴム、マスチック、ニスを塗ったキャンブリックです。」^[1] 電気技師は、さまざまな色のテープを使用して電線を絶縁し、電線の電圧レベルと位相を示します(色付きのテープは「位相テープ」と呼ばれることもあります)。電線が位相調整されている場合、電線の目的が明らかになるように、終端近くの各端にテープのリングが配置されます。次の表は、電気テープの使用について説明しています。

電気用途に承認されたテープには、 Underwriters Laboratoriesなどの機関による承認ラベルが貼付されます 。^{[3] [1]}

今日、電気テープは単に「絶縁体の別の形」です。^[4]元々の電気絶縁テープは、ガッタパーチャを使用して製造された接着材料であるチャタートン化合物を含浸させた布テープでできていました。このタイプのテープは、ノブとチューブの配線のはんだ付けされたスプライスを絶縁するためによく使用されました。これは一般に「摩擦テープ」と呼ばれ、両面が粘着性であるという独特の特性を持っていました。このため、どのように使用しても非常に簡単に貼り付きました。

1940 年代初頭、ビニール プラスチックは、シャワー カーテンからケーブル絶縁材まで、幅広い用途に使える多用途素材として登場しました。ビニール フィルムの主成分は、可塑剤として使用されるトリクレジル ホスフェート(TCP) でした。残念ながら、TCP は移行しやすく、ビニール フィルムの表面が油っぽくなり、既知のテープ接着剤のすべてが劣化しました。3M の研究化学者とエンジニアは、必要な電気的、物理的、化学的特性を備えた、ビニール フィルムで作られた信頼性の高い感圧テープの開発に着手しました。

新しい可塑剤を白い小麦粉のようなビニル樹脂と組み合わせる実験が行われました。最終的に、1946 年 1 月、^[5] 3M の発明者である Snell、Oace、Eastwold は、互換性のある可塑剤システムと非硫黄ベースのゴム接着剤を備えたビニル絶縁テープの特許を申請しました。このテープの最初の市販バージョンは、ワイヤーハーネスのラッピングに使用するために販売されました。このオリジナルの絶縁テープは黒ではありませんでした。^[5]高温用に配合されたテープは黄色で、後のバージョンは白でした。電気絶縁テープは、幅広い用途で機能性と信頼性を高めるために不可欠です。最も人気のあるタイプには、電気絶縁接着テープと電気絶縁フィルムがあり、どちらも信頼性の高い電子絶縁を提供し、2 つ以上の回路またはそれらの隣接部品間で直接電気接続が行われないようにします。シールドなどの用途のための導電性テープもあります。^[6]白色テープは紫外線に対して不安定であるため、最終的には黒色テープに置き換えられましたが、色付きのビニルテープは識別テープやマーキングテープとして今でも使用されています。黒は、主に紫外線耐性のため、ビニール標準テープの業界標準色となりました。当初の厚さは 4 ミル (100 μm)、8 ミル (200 μm)、12 ミル (300 μm) でした。これらは 1948 年に 7 ミル (180 μm) と 10 ミル (250 μm) に標準化されました。
