エル・アタザールダム

エル・アタザールダム
2014年のダム
国	スペイン
位置	マドリード州
座標	北緯40度54分44秒 西経3度28分24秒 / 北緯40.91222度 西経3.47333度 / 40.91222; -3.47333
状態	完了
建設が始まった	1968
ダムと放水路
高さ（基礎）	134メートル（440フィート）
長さ	52.3メートル（171.6フィート）
貯水池

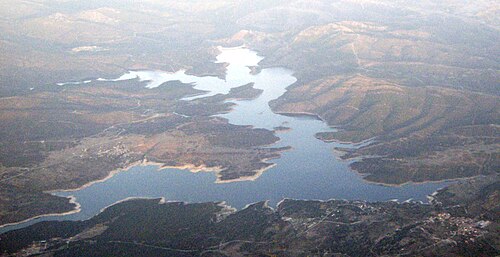

作成する	エル アタザール貯水池
総容量	426  hm 3 (1.50 × 10 10 立方フィート)
表面積	10.7 km²

エル・アタザールダムは、スペインのマドリード近郊のロソヤ川沿い、ロソヤ川がハラマ川に合流する地点に非常に近い場所に建設されたアーチダムです。ダムの湾曲したデザインは、貯水池に水を貯めるために建設された狭い峡谷に最適です。アーチダムは薄く、他のタイプのダムよりも建設に必要な材料が少なくて済みます。^[1]

ダム建設の際、ダムは水の貯蔵と調整のみに使用され、エネルギー供給には使用されないという決定が下されました。ダムの建設は 1968 年に始まり、1972 年に完了しました。

ダムの高さは134メートル（440フィート）、基礎の幅は52.3メートル（171.6フィート）です。貯水容量は424,000,000 m ^{3 （344,000エーカーフィート）です。二}重曲率コンクリートアーチバットレス設計です。 ^[2]

ダムの監視により異常な動きが明らかになった。ダムは通常動くものだが、エル・アタザール・ダムの左側は右側よりも大きく動いていた。これはダムの右側に建てられた支柱が、その側面の柔軟性を低下させていたためである。1977年、ダムに亀裂が見つかった。1979年までに亀裂は46メートル（150フィート）の長さにまで伸び、修復された。1983年の検査で、基礎の沈下とダムの動きによって岩が割れ、基礎の透水性が大幅に増加したことが判明した。亀裂は処理され、それ以来問題は軽減されている。^[3]

ダムは、定格出力9.56MWの水力発電所を支えている。年間発電量は18.66（2012年）～44.49（1998年）GWhである。発電所には、それぞれ4.78MW（5.4MVA ）のフランシス水車発電機が2基ある。水車回転数は500rpm。水頭は56m。水車1基あたりの最大流量は8m³/sである。^[4]
