エドモンストン揚水プラント

北緯34°56′32.5″ 西経118°49′28.79″ / 北緯34.942361° 西経118.8246639° / 34.942361; -118.8246639

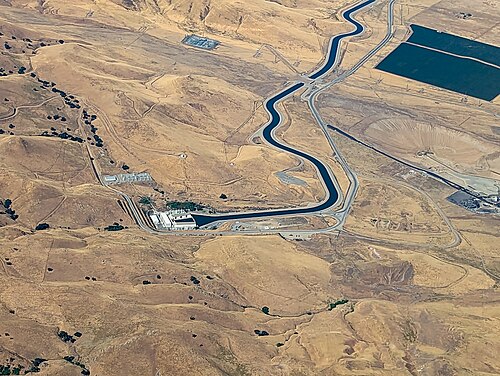

エドモンストン揚水所は、カリフォルニア州水道プロジェクトの主要部分であるカリフォルニア導水路の南端近くにある揚水所です。この揚水所は、水を1,926フィート (600 m) 揚水してテハチャピ山脈を越え、南カリフォルニアに供給するカリフォルニア導水路の西支流と東支流に分かれます。揚水式水力発電所を除けば、世界で最も強力な揚水システムです。^[1]

水を山頂まで押し上げる4段8万馬力の遠心ポンプが14台あります。各モーターポンプユニットは高さ65フィート、重さ420トンです。ポンプ自体は6階分下まで伸びています。各ユニットは、主排出ラインに接続するマニホールドに水を排出します。2本の主排出ラインは、長さ8400フィートのトンネルで階段状に山を上っています。最初の半分の直径は12.5フィート、最後の半分の直径は14フィートです。それぞれに常時850万ガロンの水が含まれています。最大容量では、ポンプは毎分ほぼ200万ガロンの水をテハチャピ山脈の上に噴射できます。山頂には高さ68フィート、直径50フィートのサージタンクがあります。これにより、ポンプのバルブが突然開閉してもトンネルが損傷するのを防ぎます。リフトの上部近くには、破裂した場合に下の揚水プラントへの逆流を防ぐために排出ラインを閉じることができるバルブがあります。 ^{[2]この発電所は、近くの}南カリフォルニアエジソンパストリア変電所から専用の230kV送電線を通じて供給される最大787MWの電力を消費します。^[3]

• ユニット数：14（7室のギャラリー2室）
• 通常静水頭: 1,970フィート^[4]
• モーター定格：80,000馬力（60MW）^[4]
• 総モーター定格出力：1,120,000馬力（835MW）^[5]
• 設計揚程における流量: 315 ft ³ /s (9 m ³ /s)
• 設計揚程での総流量: 4410 ft ³ /s (450,000 m ³ /h)
