EBUカラーバー

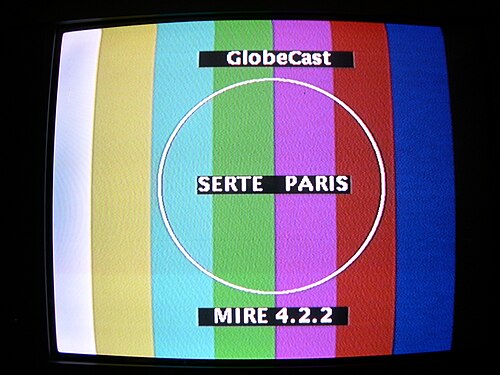

EBUカラーバーは、録画や送信によってビデオ信号が変更されていないか、また仕様に戻すためにどのような調整が必要かを確認するために使用されるテレビテストカードです。また、テレビモニターや受信機を設定して、色度と輝度の情報を正しく再現するためにも使用されます。EBU バーは、最も一般的には垂直に並べて表示されます (この記事の画像のように)。ただし、ポーランドのTVP ^[1]やガボンのGabon Télévision ^[2]などの一部の放送局では、EBU バーの水平バージョンを放送していたことが知られています。

これはSMPTE カラー バーに似ていますが、そのパターンは通常NTSCアナログ カラー TV システムに関連付けられています。Philips PM5544やTelefunken FuBKなどの多くのテスト カードには、EBU カラー バーと同等の要素が備わっています。

75 %カラーバーまたはEBU/ IBA 100/0/75/0カラーバーパターン^{[3] [4] [5]}はSMPTEカラーバーパターンと非常によく似ていますが、カラーバーは7つしかなく、白バーの強度は100%です。

白色バーも75%の強度（EBU 75/0/75/0 ）のバリエーションがあります。このパターンは、 Philips PM5519を含む特定の種類のテスト機器によって生成されます。^[6]

PALアナログシステムにおけるこれらのバーの信号値は次のとおりです: ^[7]

表示される色は、元の PAL BT.601 色空間から、Web ページで使用される色空間である sRGB に変換されます。これらは近似値であり、調整された PAL ディスプレイでバーがどのように表示されるかを示すものです。

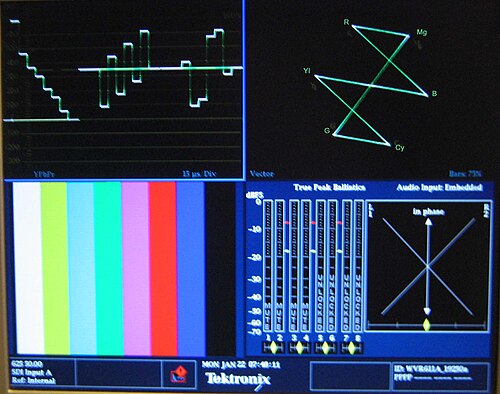

カラーバーの別の形式は、100% カラーバーまたはEBU 100/0/100/0 カラーバーパターン（ITU-R Rec. BT.1729 ^[8]で指定）であり、 RGBパターンまたはフルフィールドバーとも呼ばれ、100% 強度の 8 つの垂直バーで構成され、キャスタレーションまたは輝度パターンは含まれません。SMPTE カラーバーパターンと同様に、色の順序は白、黄、シアン、緑、マゼンタ、赤、青ですが、飽和した黒の列が追加されています。このパターンは、ピークカラーレベル、色の彩度、および色の配置を確認するために使用されます。100% パターンは SMPTE バーや前述の EBU 75% パターンほど一般的ではありませんが、多くのテスト機器を選択してどちらかを生成できます。多くのプロ用カメラは、特にすべてのカメラ信号が一致する必要があるマルチカメラ設置において、放送機器や録画機器の調整用に 100% パターンを生成するように設定できます。

ITU-R勧告BT.1729に規定されるBT.601に準拠した標準精細テレビジョンシステムのEBUカラーバー値: ^[9]

表示される色は、元の PAL BT.601 色空間から、Web ページで使用される色空間である sRGB に変換されます。これらは近似値ですが、元の色空間を使用して適切に調整されたディスプレイに表示される色を表します。

BT.601に従った、 および 成分からの（輝度）信号と （色差）信号 の計算は次の通りである：^[10]${\displaystyle Y}$${\displaystyle C_{B}C_{R}}$${\displaystyle R'}$${\displaystyle G'}$${\displaystyle B'}$

${\displaystyle {\begin{aligned}Y'&=0.299\cdot R'+0.587\cdot G'+0.114\cdot B'\\C_{B}'&=0.564\cdot (B'-Y')\\C_{R}'&=0.713\cdot (R'-Y')\\\end{aligned}}}$

ITU-R勧告BT.1729に規定されているBT.709に準拠した高精細テレビシステムのEBUカラーバー値: ^[9]

BT.709に従った、 および 成分からの（輝度） 信号と（色差）信号 の計算は次の通りである：^[10]${\displaystyle Y}$${\displaystyle C_{B}C_{R}}$${\displaystyle R'}$${\displaystyle G'}$${\displaystyle B'}$

${\displaystyle {\begin{aligned}Y'&=0.2126\cdot R'+0.7152\cdot G'+0.0722\cdot B'\\C_{B}'&=(B'-Y')/1.8556\\C_{R}'&=(R'-Y')/1.5748\\\end{aligned}}}$

2020年にEBUは、 HDR放送向けに設計された、これらのシステムの拡張された色域を考慮した、ハイブリッドログガンマ（HDR）UHDTVの制作に使用するカラーバーという新しいカラーバーパターンを発表しました。 ^[11]これには、100％および75％のITU-R BT.2100 HLGカラーバーと、ITU-R BT.2408で定義されているシーンライトおよびディスプレイライトの数学的変換を使用するとITU-R BT.709 75％バーに変換できるカラーバーが含まれています。^[11]

このパターンを使用すると、 UHDTVからHDTVへの変換、輝度応答、彩度と色相の変化の測定、黒に近いパフォーマンスの確認をテストできます。また、ハードウェア設定が正しいか、伝送チェーンのエラーがないか、 ITU-R BT.2100 HLGからITU-R BT.709への色空間変換が適切かどうかも確認できます。^[11]パターンのバージョンは、静止画像^[12]またはビデオファイルとして無料で入手できます。^[13]

このパターンは、 PQ伝達関数もカバーしているITU-R勧告BT.2111に似ています。^[14]ハイブリッドログガンマ（HLG）高ダイナミックレンジテレビ（HDR-TV）システム用のカラーバーテストパターンと呼ばれる別の類似パターンは、日本と米国で一般的に使用されているSMPTEカラーバーに基づいて、2018年にARIBによって開発されました（ARIB STD-B72） 。 ^[15]
