指示点（DP）は、アメリカ陸軍沿岸砲兵隊で使用された用語で、沿岸砲兵隊の砲を照準するために使用される射撃データを作成するための参照点として使用される、正確に測量された点を識別するために使用されていました。[1]
DPは、観測者が砲台越しに海を見たときに、砲台の最も右側の砲のピントル中心[2]とされることが多かった。この場合、参照される砲は指向砲と呼ばれた。

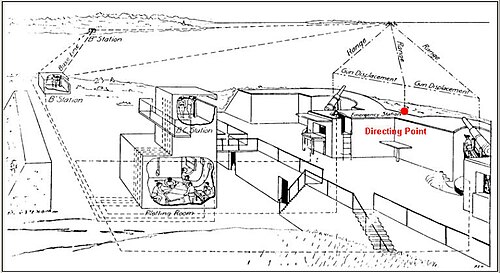

2門の砲台では、DPは2門の砲の中間点に位置することが多かった（右の図の砲台のように）。4門の砲台では、DPは中央の2門の砲の中間点に位置することが多かった。砲台の各砲の間隔がもっと広い場合、DPは砲の前方50～100フィートの地上の点、砲台全体の水平方向のほぼ中間点、つまりすべての砲から見える点とされることが多かった。このような誘導点の一例として、ボストン港ロングアイランドの沿岸砲兵砦、フォート・ストロング（42°19′48″N 70°57′20″W / 42.330081°N 70.95554°W / 42.330081; -70.95554）が挙げられる。[3]

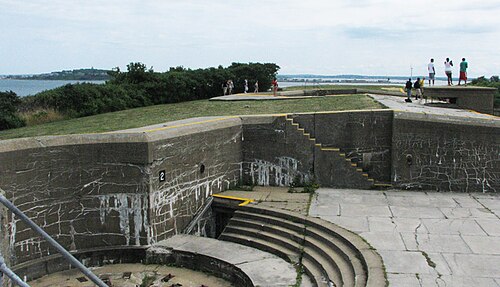

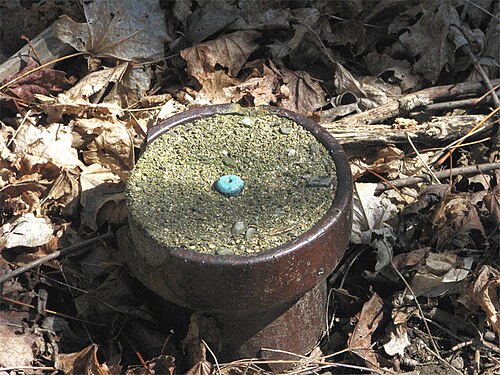

DP は、米国陸軍工兵隊(USE) または米国海岸測地測量局(USC&GS) によって設置された測量ディスクまたは銅ボルトでマークされることがあり、多くの場合、コンクリートの爆破斜面またはエプロン、または砲台の胸壁の前の地面にマークされます。下の左の写真は、ボストン港のフォートウォーレンにあるスティーブンソン砲台の 2 門の大砲の間にあるこのような DP を示しています。[4]
多くの場合、たとえば垂直の木製の照準パネル (または測量士のターゲット ロッドに似た照準ポール) などのターゲットが DP マーカーの真上に配置され、砲兵隊の砲がそれを照準し、照準器のオフセットを調整できるようにしました。
砲兵中隊の砲が遠く離れていた場合、DP用に計算された射撃データは、各砲の方位角で補正する必要があったかもしれない。 [5]これらの計算は作戦室で実行し、砲兵中隊に電話で伝えるか、砲兵で実行することができる。砲兵が互いに比較的近かった場合、砲兵をすべて同じ方位角に向け、互いに並行して一斉 射撃を行うだけで十分であったかもしれない。
参考文献
- ^ たとえば、「FM 4-15: 沿岸砲兵野戦マニュアル、海岸砲兵、射撃管制および位置測定」、米国政府印刷局、ワシントン、1943 年、20 ページ以降を参照。
- ^ ピントルセンターは、砲の旋回軸、マウントポイント、または重心の中心でした。
- ^ Google マップの衛星画像に表示されている緑の矢印は、フォート ストロングのウォード砲台とヒッチコック砲台のさまざまな砲座 (現在は空) の約 100 ～ 300 フィート前方に位置しており、1905 年頃から 1930 年代まで 10 インチの消失砲が設置されていた。FORT STRONG USE 1934 と記された円盤でマークされたこの位置は、1934 年に米国陸軍工兵隊によって正確に測量されたもので、特に指示点として特定されているわけではないが、そうでなければこのマークを置く意味はほとんどなかっただろう。このマーク自体は 2010 年まで隠されていたが、現在も残っている可能性がある。この円盤の説明と座標については、こちらを参照。
- ^ ピアス、W. ティンブレル (1873)。実用立体または記述幾何学に関する論文: 正投影と透視投影または放射投影の包含。ロングマンズ、グリーン アンド カンパニー。
- ^ 前掲注1、28段落以降。砲同士の方位角と距離は分かっていたので、三角測量を使用して各砲に必要な照準方位角を計算することができました。
