DXエンコーディング

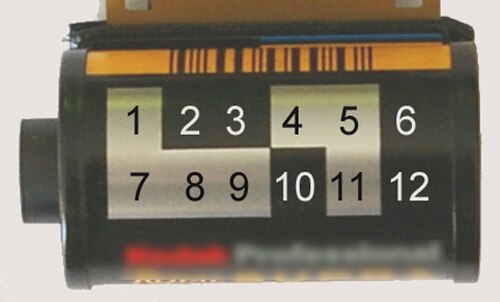

*DX バーコード*(上) と*DX CAS*コード付きの 135 フィルムカートリッジ。CAS コードは、これが (上段) ISO 125 フィルム、(下段) 24 枚撮り、+3/-1 f ストップ露出許容範囲であることを示しています。DX バーコードは 017563 で、DX 番号109-12、24 枚撮りを示しています。

DX ( Digital inde X ) エンコーディングは、 35 mmおよびAPS写真フィルムとフィルムカートリッジのマーキングの標準であり、 1983 年にKodakによって最初に導入されました。このエンコーディングには、フィルムの下端、スプロケット穴の下の潜像バーコード、自動カメラで使用されるカートリッジ上の導電パターン、および写真現像機によって読み取られるカートリッジ上のバーコードという複数のマーキングが含まれます。

DX エンコーディングシステムは、静止画カメラ用の 135 フィルムマガジンの標準を提供するANSI PH1.14 に組み込まれ、1994 年にNAPM IT1.14 に置き換えられました。現在はISO標準 1007の一部であり、最新の改訂版は 2000 年に発行されました。

歴史

135フォーマットのカートリッジに入った35mmフィルムの取り扱いを簡素化するため、コダックは1983年1月3日にDXエンコード方式を導入した。[ ^1]^[2] 1977年に富士が開発したフィルム速度エンコード方式^[3]は、 135フォーマットのカートリッジでフィルム速度を検出するために電気接点を使用していたが、^[4]コダックのDXエンコードシステムは市場ですぐに成功を収めた。

DX エンコードされた最初のフィルムは、1983 年 3 月にリリースされたカラープリントフィルム Kodacolor VR 1000でした。

フィルム感度を自動設定するDXエンコーディングを採用した最初のコンパクトカメラは1984年に発売され、ペンタックススーパースポーツ35/PC35AF-M ^[5]やミノルタAF-E/フリーダムII ^[6]などがある。DXエンコーディングを採用した最初の一眼レフカメラは1985年に発売され、コニカTC-X SLR（1985年）、^[7]ペンタックスA3/A3000、^[8] ミノルタ7000 ^[9]（1985年2月）と9000（1985年9月）、ニコンF-301 / N2000などがある。

DX-iX (データ交換 - 情報交換) は、1996 年に導入された拡張 DX エンコーディングシステムで、Advantix (Kodak) や Nexia (Fujifilm) など、情報交換の側面を強調するために「ix」を含む多くのブランド名で販売されました。

1998年、富士フイルムは120および220フォーマットのロールフィルム用にバーコードシステム（ロゴは「|||B」）と呼ばれるフィルム識別システムを導入した。フィルムのフォーマットと長さ、フィルム感度とタイプをエンコードしたバーコードは、乳剤を載せたフィルムと裏紙の間にあるステッカーに貼られている。^[10]^[11^{] [12] [}^13]^[14]この13ビットのバーコード^[10]^[11]^[12]^[13]^[14]は、富士フイルムGA645i Professional、GA645Wi Professional、GA645Zi Professional、GX645AF Professional、GX680III Professional、GX680IIIS Professional 、ハッセルブラッドH1 、 H2 、 H2F 、 HM 16-32を搭載したH3D Model Iなどの新しい中判カメラ、およびコンタックス645 AFによって光学的にスキャンされる。^[10]

実装

DXカートリッジバーコード

フィルム出口の横には、インターリーブド2/5 バーコードと印刷された番号があります。6桁の数字は、I3Aが割り当てたDX番号（中央の4桁）、露光回数（最後の桁）、および独自のメーカーコード（最初の桁）を表しています。DX番号は、メーカー、フィルムの種類、および推測により必要な現像処理の種類を識別します。これは、自動写真仕上げ機が露光されたフィルムを正しく処理するために使用されます。^[15]

DXフィルムエッジバーコード

135 フィルムの各フレームの下のスプロケットの下には、DX フィルムエッジバーコードがあります。バーコードは、フィルムが現像されるまでは見えません。製造時に潜像として光学的に刻印されます。バーコードは、写真仕上げ業者が印刷する各フレームを識別するために使用されます。バーコードは 2 つの平行な線形バーコードで構成され、1 つは「クロックトラック」と呼ばれる同期クロック用で、もう 1 つは「データトラック」と呼ばれる、タイプ、メーカー、フレーム番号などのフィルムデータをエンコードするものです。^[15] フィルムエッジに最も近いバーコード (スプロケットホールから離れた側) には、データトラックが含まれています。データトラックシーケンスは、ハーフフレームごとに繰り返され、6 つの開始ビットで始まり、7 ビットの DX 番号パート 1、1 つの未割り当てビット、4 ビットの DX 番号パート 2、7 ビットのフレーム/ハーフフレーム番号、1 つの未割り当てビット、1 つのパリティビットが続き、4 つのストップビットで終わります。^[16] 7ビットのフレーム/ハーフフレーム番号は「DXN」番号（「DX番号パート1」および「DX番号パート2」とは異なる）と呼ばれ、1990年にイーストマンコダックが特許を取得したオリジナルのDXエッジコードの拡張版です。^[15]^[17]

フィルムスキャナーで使用される一部の画像処理ソフトウェアでは、フィルムの製造元と種類を選択して、自動的に色補正を行うことができます。DX フィルムエッジバーコードを解釈すると、この情報が提供され、正確な色補正を適用できるようになります。

DXカメラ自動検知

フィルムカートリッジの外側には、多くのカメラで読み取り可能な DX カメラ自動検知 (CAS) コードが刻印されています。これにより、カメラはフィルムの速度、露出回数、露出許容値を自動的に判断できます。

135 フィルムカートリッジの場合、DX カメラ自動検知コードは、カートリッジの金属表面の側面にある 2×6 グリッドの長方形の接触領域を使用します。これらの領域は、導電性 (むき出しの金属) または非導電性 (塗装) のいずれかです。両方の列の左端の領域 (スプールポストが左側) は共通 (接地) であるため、常にむき出しの金属です。カメラの電気接点はビットパターンを読み取ります。図式的に (スプールポストが左側) は次のようになります。

このスキームでは、

「G」は2つの共通接地接点です
「Sx」はフィルム感度の接点です
「Lx」はフィルムの長さの接点です
「Tx」は露出許容範囲の連絡先です

ほとんどのカメラは、最初の行にあるフィルム速度のみを読み取ります。消費者市場向けのカメラの中には、最も一般的なフィルム速度を区別するのに十分なビットだけを最初の行で読み取るものもあります。たとえば、100、200、400、800 は、S1、S2、グラウンドのみを読み取ることで区別できます。

フィルム感度

最上段の接地後の 5 ビットは、最大 32 種類のフィルム速度にエンコードできますが、使用されるのは ISO 25/15° から 5000/38° までの1 ⁄ 3ステップ間隔の 24 種類の速度だけです。

最初の 3 ビット (S1、S2、S3) が 3 つのフィルム速度を識別し、最後の 2 ビット (S4 と S5) がその 3 つの速度内で +0、+ 1 ⁄ 3、または + 2 ⁄ 3ストップの調整であると考えられる場合、フィルム速度コードはバイナリ順序になります。たとえば、ISO 速度 25/15° は 00010 としてエンコードされ、32/16° は 00001、40/17° は 00011 です。これらは、最初の 3 ビットが 000xx という共通のエンコードを共有し、最後の 2 ビットのみが異なるため、000xx は 3 つの速度 (25-32-40) を示します。同様に、次の 3 つの速度のグループは 10010 (50/18°)、10001 (64/19°)、および 10011 (80/20°) としてエンコードされます。調べてみると、これらすべて (ISO 50-64-80) の最初の 3 ビットは同じ 100xx エンコーディングを共有していることがわかります。前の 3 つの速度セットと比較すると、25/15° (00010) と 50/18° (10010) のエンコーディングは、最後の 2 ビットに同じ xxx10 エンコーディングを持っています。同様に、32/16° (00001) と 64/19° (10001) は、xxx10 エンコーディングと比較して + 1 ⁄ 3ストップを示す xxx01 エンコーディングを共有し、40/17° (00011) と 80/20° (10011) は、xxx10 エンコーディングと比較して + 2 ⁄ 3ストップを示す xxx11 エンコーディングを共有しています。

フィルムの長さ

2 行目の最初の 3 ビットは 8 つのフィルムの長さを表しますが、実際には 12、20、24、および 36 の露出のみがエンコードされます。

露出許容度

2 行目の残りの 2 ビットは、露出許容範囲、つまり緯度の 4 つの範囲を示します。

完全なエンコード方式は、文字と色を使用して以下の真理値表に示されています。

「G」は地面
「T」は接点が接地されていることを示します
「F」は接点が接地から切断されていることを示します

^[18]

参照

参考文献

^ コダックのプレス発表 1-83-1425、1983年
^ コダックのプレス発表 1-83-1427、1983年
^ 米国特許4024557A、青山圭一、金子圭二、村松勝治他、「フィルム速度表示手段を備えたフィルムマガジン」、1977年5月17日発行、富士に譲渡
^ 「富士の最新オートシステム」。アマチュア写真家：61。1977年2月16日。2018年1月22日時点のオリジナルよりアーカイブ。 2011年7月21日閲覧。[1]
^ 「イノベーションの歴史」。ペンタックス。2012年3月28日にオリジナルからアーカイブ。2011年7月21日に取得。1984年：ペンタックスが2番目のリーフシャッタースポーツモデル、スーパースポーツ35（PC 35AF-M）を発表。この新製品は、スポーツ35のすべての機能に加えて、内蔵の自動巻き上げ機、完全自動装填、コダックが先駆けたDXコーディングシステムを使用した自動フィルム速度設定を提供します。スーパースポーツ35は、DXフィルムセンシングシステムを組み込んだ世界初の非SLRカメラです。
^ 「1984年7月にミノルタAF-E / Freedom IIが発表」。ミノルタカメラの歴史。日本：コニカミノルタ。2008年3月23日時点のオリジナルよりアーカイブ。
^ “Konica TC-X (1985–1988)”. konicafiles.com . 2020年11月7日閲覧。
^ 「イノベーションの歴史」。ペンタックス。2012年3月28日にオリジナルからアーカイブ。2011年7月21日に取得。1985年：全自動一眼レフカメラ、ペンタックスA3000が発表されました。その自動化機能には、露出、フィルムの装填と巻き上げ、DXコード付きフィルムによるフィルム速度設定が含まれます。A3000は、DXフィルム感知システムを採用した世界初の35mm一眼レフカメラでした。この新しい一眼レフカメラは、絞り優先、逆光補正、12秒セルフタイマーなどの機能により、クリエイティブな柔軟性も実現しています。カメラのペンタックスKAバヨネットレンズマウントは、50種類以上のペンタックスレンズと互換性があります。
^ 「1985年2月にミノルタ7000AFが発表」。ミノルタカメラの歴史。日本：コニカミノルタ。2008年3月23日時点のオリジナルよりアーカイブ。
^ abc ポール、マティアス R. (2008-08-24)。「Infos zu Mittelformatrollfilmen mit Barcodekennung - Barcodes auf Fujifilm Brownies」[カメラによる検出に適したバーコード付きの中判ロールフィルムに関する情報 - 富士フイルムブラウニーのバーコード]。ミノルタフォーラム(ドイツ語)。 2016-08-04 のオリジナルからアーカイブ。2011 年 7 月 21 日に取得。[2]
^ ab 後藤茂則; 浜田久; 橋本史朗; 青木伸宏; 佐藤徳治 (2000-02-15) [1996-12-12, 1997-12-09]. 「米国特許 #6026250 「カメラ、カメラ用バーコードリーダー、およびバーコード読み取り検出方法」。富士写真フィルム株式会社、富士写真光学株式会社。US6026250A。2018-01-22にオリジナルからアーカイブ。2018-01-22に取得。
^ ab 後藤茂則; 牧野輝義; 浜田久; 佐藤徳治 (2000-04-18) [1997-04-08, 1998-04-08]. 「US-Patent #6050489: Bar code system for brownie film and bar code reader of camera」. Fuji Photo Film Co., Ltd. , Fuji Photo Optical Co., Ltd. US6050489A. 2018-01-22 時点のオリジナルよりアーカイブ。 2018-01-22閲覧。
^ ab 佐藤徳治; 浜田久; 橋本史郎; 後藤茂則; 斎藤達夫; 新井宏之; 大宮明夫; 秋葉誠 (2001-03-27) [1997-05-21, 1998-05-21]. 「US-Patent #6208812: Camera with bar code reader」.富士写真フィルム株式会社、富士写真光学株式会社。US6208812A。2018年1月22日時点のオリジナルよりアーカイブ。 2018年1月22日閲覧。
^ ab Goto, Shigenori; Hamada, Hisashi (2000-04-18) [1996-12-12, 1997-12-09]. 「US-Patent #6052538: Camera and expose control method」. Fuji Photo Film Co., Ltd. , Fuji Photo Optical Co., Ltd. US6052538A. 2018-01-22にオリジナルからアーカイブ。 2018-01-22に閲覧。
^ abc 米国特許 4965628、オリバー、リチャード、ジョンソン、コートランド、パットン、デビッド、「潜像マルチフィールドバーコードと目で読めるシンボルを備えた写真フィルム」、1990 年 10 月 23 日公開、1990 年 10 月 23 日発行、イーストマンコダックカンパニーに譲渡
^ Gschwind, Rudolf; Zbinden, Erwin; Trumpy, Giorgio; Delaney, John (2017). 「カラーネガと銀塩写真の終焉」ICOM-CC 18th Triennial Conference Preprints、コペンハーゲン、2017年9月4日～8日：188～191。doi :10.5167/uzh-142330 –チューリッヒ大学経由。
^ EP 0838718B1、「フレーム番号コードを持たない DX コード付き写真フィルムからフレーム番号を印刷する方法」
^ Paul, Matthias R. (2005-10-22). 「Ausführliche Informationen zum DX/CAS-Code」 [DX/CAS コードに関する包括的な情報]。Minoltaフォーラム(ドイツ語)。2016 年 3 月 26 日時点のオリジナルよりアーカイブ。2011年 7 月 21 日閲覧。[3]
