| クロッティダム | |
|---|---|

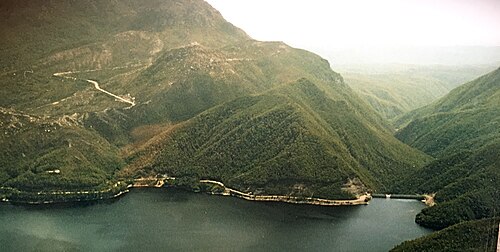

 クロッティダム（右）東側からの航空写真 | |
  タスマニアのクロッティダムの位置 | |
| 国 | オーストラリア |
| 位置 | タスマニア州西海岸 |
| 座標 | 南緯 42°09′35″ 東経 145°37′00″ / 南緯 42.15972° 東経 145.61667° / -42.15972; 145.61667 |
| 目的 | 力 |
| 状態 | 運用 |
| オープン日 | 1991 |
| 所有者 | ハイドロ・タスマニア |
| ダムと放水路 | |
| ダムの種類 | 堤防ダム |
| 押収物 | キングリバー |
| 身長 | 83メートル（272フィート） |
| 長さ | 245メートル（804フィート） |
| 幅（山頂） | 300ミリメートル（12インチ） |
| ダム容積 | 770 × 103m3（ 27 × 106立方フィート ） |
| 放水路 | 1 |
| 放水路タイプ | 制御されたものと制御されていないもの |
| 放水路容量 |
|
| 貯水池 | |
| 作成する | バーバリー湖 |
| 総容量 | 1,081,420 ML (38,190 × 10 6 立方フィート) |
| 有効容量 | 1,065,000 ML (37,600 × 10 6 立方フィート) |
| 集水域 | 559 km 2 (216 平方マイル) |
| 表面積 | 53,250 × 10 3 m 2 (573.2 × 10 6 平方フィート) |
| ジョンバターズ発電所 | |
| 座標 | 南緯 42°09′21″ 東経 145°32′04″ / 南緯 42.15583° 東経 145.53444° / -42.15583; 145.53444 |
| オペレーター | ハイドロ・タスマニア |
| 委託日 | 1992 |
| タイプ | 従来の |
| 油圧ヘッド | 184メートル（604フィート） |
| タービン | 1 x 144 MW（193,000 hp） 富士 フランシス水車 |
| 設備容量 | 144メガワット（193,000馬力） |
| 容量係数 | 0.9 |
| 年間発電量 | 576ギガワット時（2,070TJ） |
| ウェブサイト hydro.com.au/energy/our-power-stations/king-yolande | |
クロッティダムは、建設中はキングダム[ 1]、または当初の承認時にはキングリバーダム[2]としても知られていた、オーストラリアのタスマニア州西部にあるマウントジュークスとマウントハクスリーの間のキング川に架かる制御式および非制御式の放水路を備えたロックフィル 堤防ダムです。
このダムは、キング川電力開発計画の一環として、ダム壁の8キロメートル（5.0マイル）下に位置するジョン・バターズ発電所を通じて水力発電を行うことを目的として、ハイドロ・エレクトリック・コーポレーション（TAS）によって1991年に建設されました。[3]
特徴と場所
クロッティ ダムは、ダーウィン ダムとともに、キング川水力発電開発の源流を形成する 2 つの主要ダムです。このダムは、キング川がウェスト コースト山脈を突き抜けるキング川渓谷の上流にあります。キング川の集水域の多量の降雨を捕らえ、トンネルを通じてダム下流のジョン バターズ発電所に水を流します。
クロッティダムの壁は、77万立方メートル（27 × 10 6 立方フィート）のコンクリート表面の岩石と砂利の充填コアで構築され、高さ83メートル（272フィート）、長さ245メートル（804フィート）です。100％の容量で、ダム壁は1,081,420メガリットル（38,190 × 10 6 立方フィート）（43,000×106立方フィート）の水を堰き止めます。バーバリー湖の表面積は53,250ヘクタール（131,600エーカー）で、集水域は559平方キロメートル（216平方マイル）です。制御なしおよび制御ありの単一の放水路は、毎秒435立方メートル（15,400立方フィート/秒）を排出できます。[4]
放水路
このダムのユニークな特徴は、その放水路です。放水路は、岩の橋台ではなく、盛土の上にあります。盛土の沈下を考慮することが難しいため、これまで、かなりの高さのダムの設計では、このような試みは一度も成功していません。クロッティ ダムの場合、盛土は部分的によく分級された砂利で構成されていたため、非常に高い盛土変形係数が達成されました。高い係数により、盛土の沈下が抑えられます。さらに、放水路は、沈下が起こった場合にも対応できるよう、関節式に設計されました。
放水路は、大規模な洪水にも安全に対処できるよう、転流トンネル内にある大型ジェットフローバルブが開くのに十分な時間を確保するように設計されています。
ゴードン・ダムの主任技術者でもあった放水路の設計者セルジオ・ジュディチ、フランク・キンストラー、スティーブン・リー、トニー・モース、グレアム・マーハーは、この放水路が「基礎が動いても上部の構造に損傷を与えないように放水路構造の連結を可能にした」最初の放水路として知られ、エンジニアリング界で高く評価された。[5]
発電所
バーバリー湖の水は、マウント・ジュークスを通る全長7キロメートル（4.3マイル）の裏地なしトンネルを通って、ダムとキング川渓谷の下流、クイーン川との合流点近くのキング川沿いにあるジョン・バターズ発電所に運ばれる。 [ 6]
歴史
このダムは、フランクリンダムの一部であるゴードン・ビロウ・フランクリン発電開発計画の放棄を受けて、1980年代に建設されました。クロッティダムは1991年に稼働を開始し、キングリバー発電開発は1992年に完了しました。[7]
このダムは、20 世紀初頭にノース マウント ライエル銅山を創設したジェームズ クロッティに敬意を表して名付けられました。クロッティと同じ名前のゴーストタウン跡地は、バーバリー湖の水に沈んでしまいました。
1910 年代、マウント ライエル鉱業鉄道会社は、水力発電計画のためにこのダムのすぐ近くの場所を調査および測量しました。チャールズ ウィサムも 1927 年にダムの必然性について書き、貯水池の名前として「ドロシー湖」を提案しました。
2001年、オーストラリア技術者協会はクロッティダムをオーストラリアで最も文化遺産として価値のある25のダムの1つに選びました。[5]クロッティダムは、工学遺産認定プログラムの一環として、歴史的工学標識を授与されました。[8]
参照
参考文献
- ^ HEC (1983)キングリバー電力開発、HEC 広報、1983 年 12 月
- ^ 「アンソニーとキングパワー開発が承認」。クロスカレント（70）。水力発電委員会。1983年。ISSN 0811-4803。
- ^ 「キング - ヨランド」。エネルギー：私たちの発電所。ハイドロ・タスマニア。 2015年6月21日閲覧。
- ^ 「オーストラリアの大規模ダム登録簿」（Excel（ダウンロードが必要））。ダム情報。オーストラリア国立大規模ダム委員会。2012年。 2015年6月28日閲覧。
- ^ ab 「クロッティダム、タスマニア」(PDF)。歴史的工学標識の申請。エンジニアズ・オーストラリア。2000 年 9 月。
- ^ タスマニア水力発電委員会（1992年）キング川発電開発委員会の10ページと11ページ、 2018年6月9日閲覧
- ^ フェルトン、ヘザー、ハイドロ・タスマニア（2008年）。ハイドロの人々からのティクルベリー物語とその他の物語。ハイドロ・タスマニア。pp. 482、465–472。ISBN 978-0-646-47724-4。
- ^ 「クロッティダム、キング川、1991年-」。オーストラリア技術者協会。 2020年4月27日閲覧。
