コテヘル時計

コートヘル時計は、コーンウォール州カルストックのコートヘル ハウスにあります。これは、英国で改造されていない状態で、元の位置のまま今も稼働している最古の塔時計です。おそらく 1493 年から 1521 年の間に設置されたものです。

コテヘル ハウスの最初の礼拝堂は 1411 年頃に建てられましたが、元の建物の北壁と南壁の一部のみが残っています。

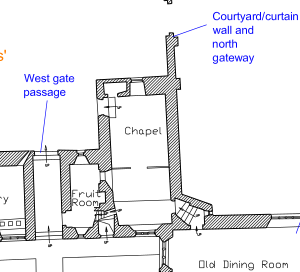

ピアーズ・エッジカムは1489年にコートヘル・ハウスを相続した。彼は1493年にジョーン・ダーンフォードと結婚したが、彼女は1521年に亡くなった。彼は1525年に再婚した。2つの重要な祭壇画がエッジカムとダーンフォードの結婚を記念しているため、礼拝堂の建築工事は1493年以降の結婚初期の頃に行われた可能性が高い。時計を収めるアルコーブは礼拝堂の西壁に追加されました（下の計画では北が右側にあるため、西壁は図面の上部にあります）。2004年の建築報告書には、西壁は礼拝堂の工事中に再建された可能性が高いと記載されています。したがって、時計は1493年から1521年の間に礼拝堂に設置された可能性があり、それより早い時期の可能性が高いです。

この時計は、英国で改造されていない状態で、元の位置で今も稼働している最古の塔時計であると認められています。^[要出典]文字盤はありませんが、時刻を知らせる鐘が付いています。

同時代の時計とは異なり、コテヘル時計は振り子式に改造されることはなかったため、バージ脱進機とフォリオットを備えた最も古いオリジナルの時計の 1 つとなっています。ソールズベリー大聖堂の時計など、この特徴を持つ他の時計は改造され、後にバージとフォリオットが取り付けられました。

ソールズベリーとウェルズ大聖堂の時計の建設時期は議論の余地があり (おそらく 16 世紀初頭の時計)、コートヘルの時計は英国で稼働中の最古の塔時計である可能性があります。14 世紀には多数の塔時計が設置されましたが、どれも現存していません。コートヘル ハウスの特殊な状況により、時計は交換されずに廃棄されることはありませんでした。

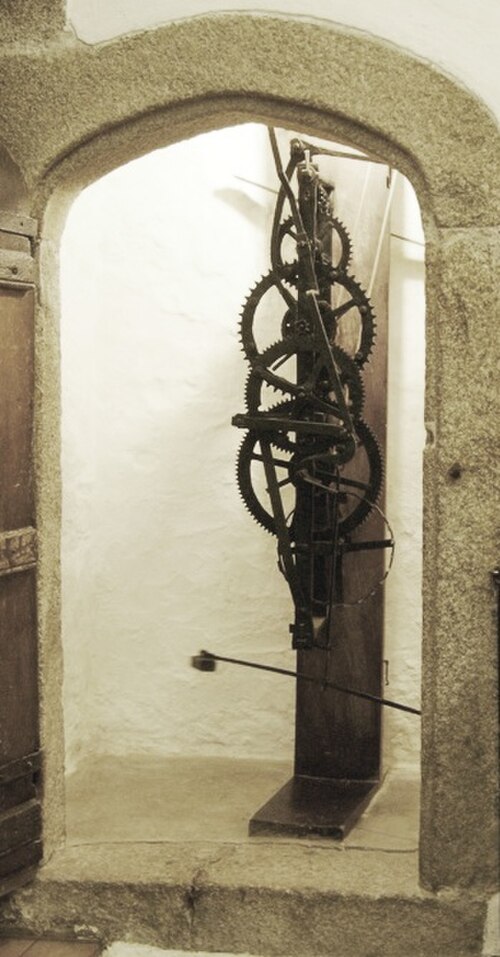

このアルコーブは、鐘まで伸びる煙突のようなシュートがあり、時計、重り、二重滑車システムにぴったりの寸法であることから、時計のために特別に作られたようです。このような素晴らしい新しい建物に中古の時計が調達されたとは考えられません。また、この時計は、キャッスル クームやマーストンマグナの時計と非常によく似たスタイルです。

時計は1962年に分解され、修復のためにスウェイツ＆リード社に運ばれました。

セシル・クラットンによれば、ピニオンは磨耗しているものの、問題ないと考えられ、そのまま残された。鋼鉄でブッシングがやり直され、時計はコテヘルに持ち帰られ、再び組み立てられた。

このオーバーホール中に、ストライクリリース機構が交換されました。取り付けられているレバーには、T&R の刻印と日付が入っています。また、時計を固定している木製のフレームも新しくなったようです。

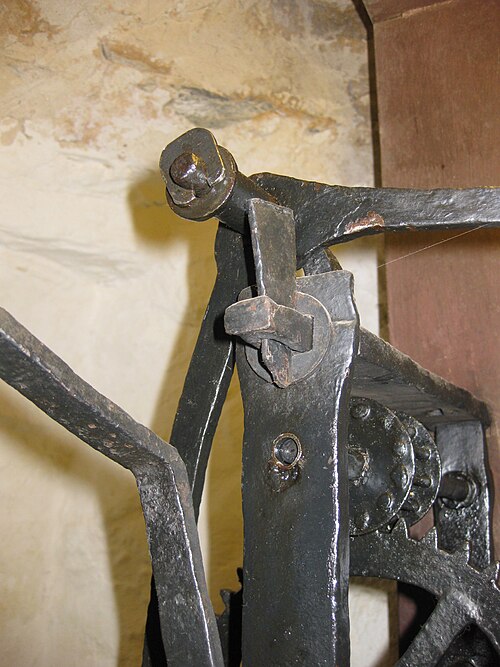

バージ吊り下げ装置も比較的新しいもので、新しいストライク機構とスタイルが似ています。バージは元々は紐で吊り下げられていた可能性があります。

2002 年 6 月の女王即位 50 周年記念に間に合うように、時計と鐘を正常に機能する状態に戻すための保存プロジェクトが開始されました。

塔時計職人でアンティーク時計の修復家でもあるピーター・ワトキンソン氏が時計のオーバーホールを行いました。ワトキンソン氏は部品を分解して徹底的に洗浄し、グリースを塗ってから組み立て直しました。重りが正しく調整されていれば、時計は1日に数分以内の誤差で正確な時間を示します。毎時のチャイムは、500年もの間コテヘルに残っており、その雰囲気に大きく貢献しています。時計は2つの重りで動きます。1つは打鐘列に、もう1つは回転列に接続されています。現在、時計は朝の開店前に始動し、午後の閉店後に停止します。理論的には、時計は完全に巻き上げれば24時間動きます。

打ち鳴らす輪列は時計の上にあり、動く輪列は時計の下にあります。

フレームは錬鉄製の2柱ドアフレームです。上部と下部の水平バーは、くさびホゾによって垂直バーに固定されています。

フレーム全体の高さは115cmで、フレームを構成する鉄棒の幅は約4cm、厚さは約1.5cmです。

ギア比は次のとおりです。

• 大歯車には 95 個の歯があり、ガンギ車には 8 個の歯のピニオンがあり、ギア比は 11.875:1 になります。ガンギ車の歯数は 25 です。

輪列の大車輪は 3600 秒 (1 時間) で 1 回転し、脱進車は 303.1579 秒で 1 回転し、フォリオットは 12.1263 秒で 1 回完全に回転し、6.06317 秒で 1 回半回転します。

フォリオットの幅は 89 cm で、両側に約 9 cm の溝があります。フォリオットの左側には 13 個の歯があり、右側には重量を調整するための 10 個の歯があります。バージの長さは 56 cm です。下部のバージ パレットの高さは 3.7 cm、上部のパレットの高さは 3 cm です。どちらも幅は約 2 cm です。パレットの角度は 110° です。

ガンギ車の外径は28cm、歯を含めた幅は4cm、スポークは4本あり、幅は約2cm、厚さは約7mmです。

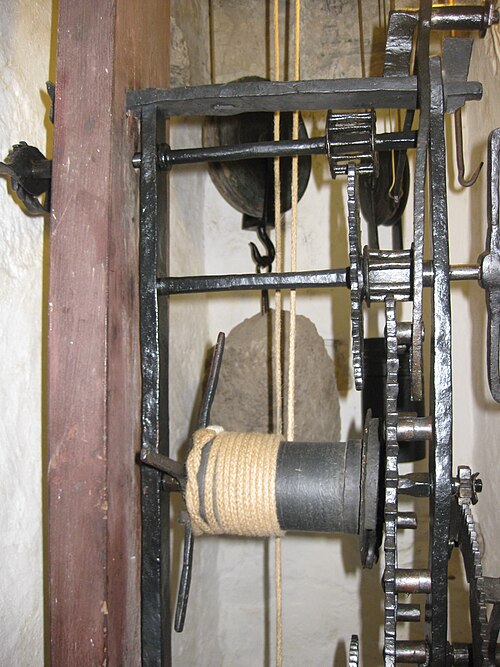

輪列は 4 本のスポークを持つキャプスタンで巻き上げられます。理論的には、ロープは重ねる必要もなくバレルの周りに 24 回巻き付けられるため、巻き上げなくても時計は 1 日中 1 晩中動き続けます。巻き上げ機構にはバレル用のラチェットが付いています。

興味深いのは、もし大車輪の歯が 95 枚ではなく 96 枚だったら、ギア比はずっと合理的になり、両振りにちょうど 12 秒かかったはずだということです。これは、時計の製造に分と秒は使われておらず、時間の概念しか知られていなかったため、製造時期が 15 世紀後半だったことを示しています。

また、重量調整を可能にするフォリオットの非常に短い部分から、この時計は不等時間（日の出から日没までの 12 時間で、冬は時間が短くなり、夏は時間が長くなる）には使われたことがなく、常に等時間の測定に使用され、おそらく 1 日 24 時間動いていたことがわかります。溝の付いた外側部分が短いため、冬には 8 時間以内に 12 回、夏には 16 時間以内に 12 回鳴らすことはできません。

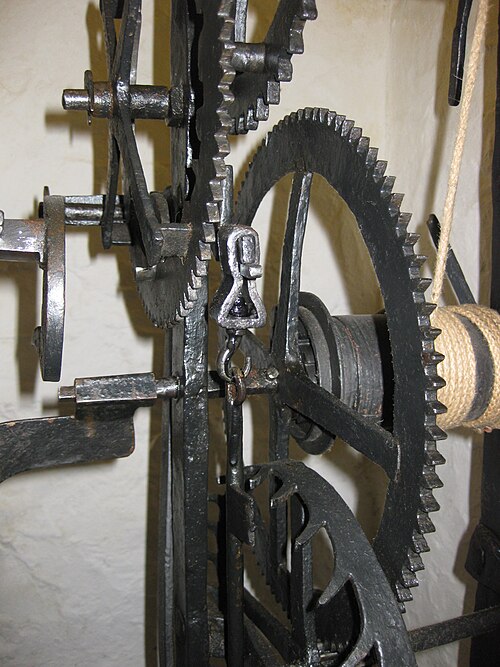

打鐘列の大きな車輪には 78 個の歯とベルレバーを操作する 8 本のピンがあります。カウントホイールのギア比は次のとおりです。

• 8 歯ピニオンから 78 歯 | 比率 9.75:1

これは、時計が12時間で鳴らす78回の打刻に相当する。

フライのギアリングは次のとおりです。

• 大車輪からフレイルアーバーまで: 歯 48 本、ピン 8 本 | 比率 6:1
• フレイル対フライアーバー: 40 歯フレイル対 12 ピンフライアーバー | 比率 3.333:1

カウントホイールは 12 時間に 1 回転し、ビッグホイールは 12 時間に 9.75 回回転し、12 時間で 78 回鐘を鳴らします。また、フレイルアーバーは鐘が鳴るたびに 1 回転し、フライは鐘が鳴るたびに 3.333 回回転します。

カウントホイールの外側には 78 個の歯があり、カウントホイールの内側には 12 個のノッチがあります。メインアーバーには、カウントホイールを駆動する 8 歯のピニオンがあります。これは、メインホイールの打撃数とリフティングピンの比率を直接反映しており、カウントホイールが 1 回転するごとに 78 回の打撃 (1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 + 12 = 78) が発生する必要があります。カウントホイールが 1 回転する = 大ホイールが 9.75 回転する。

打撃列のバレルは、24 時間稼働させるのに必要な 156 回の打撃を発生させるために必要な 19.5 回のロープの巻き付けに対応できます。

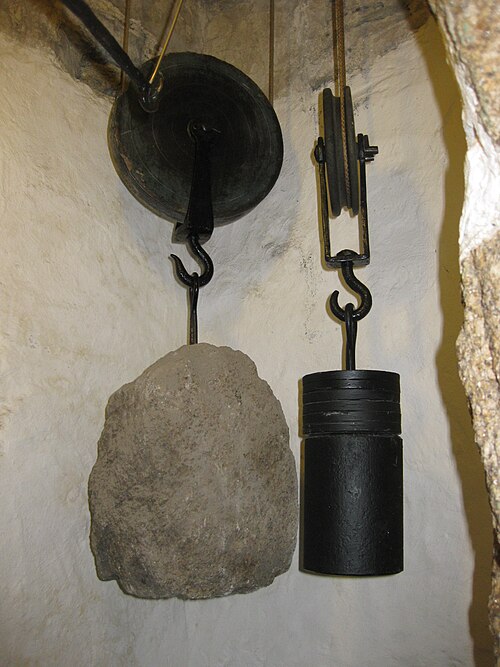

輪列には石の重りが、打輪には鉄の重りが取り付けられています。打輪の重りの重さは約 40 kg で、輪列の石の重りはそれより少し重いです。重りは二重滑車システムを使用しているため、時計から与えられたロープの半分で下降し、時計にその重量の半分の力を加えます。

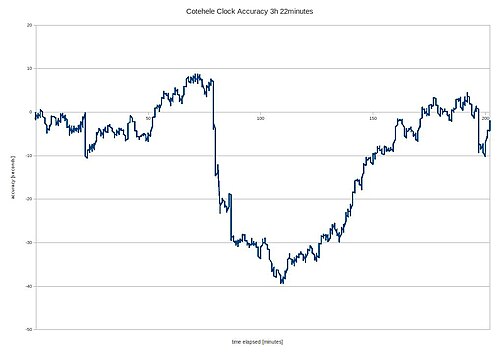

時計の精度は、2011 年 5 月 5 日に 3 時間 22 分間測定されました。時計の精度は +10 秒から -40 秒まで変化しましたが、時計の日々の精度を予測することは非常に困難です。

60 分ごとに繰り返されるパターンはありませんが、これは歯車列のギア比が 95:8 であるという事実と関係があると考えられます。つまり、脱進機のピニオンと大歯車の同じ歯が再び噛み合うまでには、丸々 8 時間かかります。繰り返しパターンを観察するには、より長い測定間隔 (24 時間) が必要になる可能性があります。

Cotehele Clock の精度に影響を与える要因がいくつかあります。

• バージサスペンションはオリジナルではなく、摩擦が大きい。弦で吊るされたバージは摩擦を大幅に減らし、時計をより均等に動かすことができる。
• フォリオットは水平ではなく斜めに揺れる
• 脱進機の歯車とバージのパレットが正確に噛み合っていない。これにより、バージのパレットが脱進機の歯の上に「落ち」、バージとフォリオットに大きな振動が生じる。これは長年の摩耗と、以前のオーバーホールでパレットを再構築したことによるものと考えられる。
• 再構築されたストライクリリース機構の重量。ストライクリリースはおそらく 1962 年に交換され、材質の厚みにより、元のストライクリリースよりもはるかに重くなっています。ストライクリリースをより薄いプロファイル (たとえば、時計の可動部品の残りの部分と同様に約 4 ～ 5 mm) で作成すると、ストライクリリースの準備期間中に動く輪列にかかる圧力が少なくなります。

日時計の時刻は年間を通じて +- 15 分程度変動することを考慮すると、コテヘルの時計は 15 世紀と 16 世紀の時間測定に最適な機器でした。1 日 24 時間作動させれば (夜間は打鐘を止めることができます)、太陽が出ているときはいつでも、日時計の助けを借りて 2、3 日おきに正午に調整するだけで済みます。太陽が長時間見えない日が続いたとしても、1 日に 1 回完全に巻き上げれば、時計は十分な時間を保ちます。
