アナログ保護システム

アナログ保護システム(APS) は、アナログコピー保護(ACP)、コピーガード、またはマクロビジョン^[1]とも呼ばれ、もともとマクロビジョン社によって開発されたVHS ^[2]およびDVDの コピー保護システム です。APS でエンコードされたDVDからコピーされたビデオテープは、文字化けして視聴できなくなります。このプロセスは、アナログビデオ信号にパルスを追加して、録画デバイスのAGC回路に悪影響を与えることによって機能します。デジタルデバイスでは、デバイス内でデジタルビデオをアナログに変換するチップによって、アナログビデオ信号が変更されます。DVDプレーヤーでは、 DVD オーサリング中にトリガービットが作成され、保護された DVD ビデオディスクを再生中に、 DVD プレーヤーのアナログ出力またはPCのアナログビデオ出力に適用する必要があることを APS に通知します。セットトップボックスでは、トリガービットは、STB に配信されるストリームの条件付きアクセス権限制御メッセージ (ECM) に組み込まれます。

VHS では、複製機で使用されるマクロビジョン提供の「プロセッサ ボックス」でアナログ ビデオ信号への変更が追加されます。

アナログ ビデオ フォーマットは、一連の「ライン」としてビデオ信号を伝送します。これらのラインのほとんどは、可視画像の作成に使用され、画面に表示されます。ただし、視覚情報を伝送しないラインもいくつか存在します。垂直ブランキング インターバル(VBI) として知られるこれらの追加ラインは、歴史的には垂直同期パルスを含める以外の目的はありませんでしたが、より現代的な実装では、国によって異なる内容を伝送または伝送するために使用されます (たとえば、クローズド キャプション)。

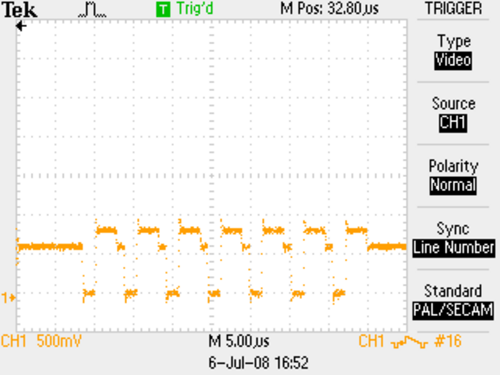

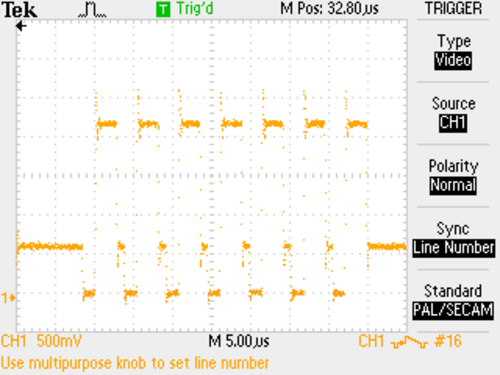

マクロビジョンの従来のアナログ コピー プロテクション (ACP) は、オフスクリーンのビデオ VBI ライン内に一連の過電圧パルスを埋め込むことによって機能します。これらのパルスは、VHS やベータマックスの既存の録画に物理的に含まれており、DVD プレーヤーやデジタル ケーブル ボックスまたは衛星放送ボックスのチップによって再生時に生成されます。これらのパルスを含むアナログ信号を受信するDVD レコーダーは、これらのパルスを検出し、ソースが「コピー プロテクトされている」というメッセージを表示して、録画を中止します。一方、 VCR は、これらの過電圧パルスに反応して、自動ゲイン制御回路で補正します。これにより、録画された画像の明るさが大きく変化し、見るのが不快になります。このシステムは、1980 年代半ばに製造された VCR でのみ有効でした。さらに、これらの電圧パルスにより、一部のテレビは垂直ブランキング インターバルを追跡できなくなり、1 つのフレームが終了して次のフレームが開始するタイミングがわからなくなります。これにより、影響を受けるセットでは、画像が画面上で上下に大きく回転します。^[3]

マクロビジョンのアナログ コピー保護の後の形式であるレベル II ACP では、アナログ信号のカラー バーストに複数の 180 度位相反転が導入されました。カラー ストライプとも呼ばれるこのテクノロジにより、画像内に多数の色外れの帯が現れました。

APS は、垂直ブランキング期間に送信されるCGMS-Aビット フィールドでデジタル的に信号化することもできます。

歴史的に、オリジナルのマクロビジョン技術は、他の電子機器に干渉する可能性があるため、一部の専門ユーザーにとっては厄介なものと考えられていました。たとえば、テレビの前にビデオ信号を VCR に通した場合、一部の VCR は録画中かどうかに関係なく、壊れた信号を出力することがあります。これは、一部の TV-VCR コンボ セットでも発生します。これとは別に、多くの DVD レコーダーは、摩耗したビデオテープの機械的な不安定さをマクロビジョン信号と誤認し、ホーム ムービーなどの正規のビデオ テープから完全に合法的な DVD ダビングを拒否します。この問題が広く蔓延していることも、マクロビジョンを無効にするデバイスの需要に寄与するもう 1 つの要因でした。この信号は、ホーム シアターのライン ダブラー(大型プロジェクション TV のビデオ品質を向上させるデバイス) や一部の高級テレビコム フィルターを混乱させることでも知られています。さらに、マクロビジョンは多くのアップコンバーター (ビデオ信号をより高い解像度に変換するデバイス) を混乱させ、シャットダウンしてマクロビジョン コンテンツの再生を拒否します。

CGMS-Aとして知られる別の形式のアナログ コピー保護は、DVD プレーヤーやデジタル ケーブル/衛星放送ボックスによって追加されます。マクロビジョンが発明したわけではありませんが、同社の製品に実装されています。CGMS-A は、デジタル録画デバイスが検索する垂直ブランキング インターバル内の「フラグ」(基本的にはクローズド キャプションのようなデータ) で構成されます。これが存在する場合、以前の ACP テクノロジと同様に、信号の録画は拒否されます。ただし、デジタル録画機器とは異なり、アナログ VCR は CGMS-A でエンコードされたビデオには応答せず、ACP も存在しない場合は正常に録画されます。

また、スタビライザー、ビデオスタビライザー、エンハンサー^[4]と呼ばれるデバイスもあり、マクロビジョンのスパイクを除去してシステムを無効にすることができます。その機能の原理は、垂直同期信号を検出し、VBI 中に発生するラインを黒レベルに強制し、AGC を混乱させるパルスを除去することです。安価なマイクロコントローラーとアナログマルチプレクサー、その他の回路を少し組み合わせるだけで済むため、愛好家でも簡単に作ることができます。このようなことにあまり慣れていない人は、ビデオスタビライザーを購入することもできます。

DVD Shrinkなどの DVD コピー プログラムで作成されたディスクは、マクロビジョンのコピー保護を自動的に無効にします。マクロビジョンやその他のコピー保護手段を簡単に破ることができるため、コンテンツ スクランブル システム(CSS) やマクロビジョンなどのコピー保護を一切行わない DVD リリースが着実に増加しています。一方、デジタル レコーディングデバイス ( DVD レコーダー) は、入力に保護信号が検出されると、多くの場合、レコーディングを許可しません。ユニットには、プログラムがコピー保護されているというエラー メッセージが表示される場合があります。

米国のフェアユース法は、ベータマックスに関する判決(ソニー社対ユニバーサルシティスタジオ) で解釈されているように、消費者が所有するビデオをコピーする法的権利を完全に有していると規定しています。しかし、物議を醸しているデジタルミレニアム著作権法により、合法性は多少変化しました。2002 年 4 月 26 日以降、自動ゲインコントロール回路 (これにより VCR はマクロビジョンに対して脆弱になります) のない VCR は製造も輸入もできなくなります。これは、デジタルミレニアム著作権法のタイトル 17、セクション 1201(k) に含まれています。しかし、2002 年以降も、マクロビジョンの影響を受けない、主に旧式の VCR モデルが市場に出回っていました。

2001 年 10 月 26 日、マクロビジョンのコピー保護を無効にすること以外の商用目的を持たないデバイスの販売、購入、または製造は、同じ物議を醸した法律の第 1201 条 (a) に基づいて違法となりました。

2005年6月、マクロビジョンは、CSSとマクロビジョンを回避してDVDをバックアップできるプログラムであるDVD Decrypterのメーカーである「Lightning UK!」に停止命令書を送付した。マクロビジョンは後にこのソフトウェアの権利を取得した。^[5]

2005年6月、マクロビジョンは、シマのビデオプロセッサがマクロビジョンのアナログコピープロテクションを回避する方法を提供していると主張し、DMCA第1201条に基づいてシマプロダクツを訴えた。シマはこのデバイスの販売を禁止する差し止め命令を受けたが^[6]、当事者は最終的に法的問題について判決を下すことなく和解した^{[7] 。}
