複合機

複合機は、2 台以上の別々の機械の機能を 1 つのユニットに組み合わせた木工機械です。たとえば、複合機は、テーブルソーと側面に取り付けられたジョインターで構成されます。このタイプの機械のもう 1 つの一般的な例は、ジョインターとプレーナーの機能を組み合わせたジョインター厚み調整機(オーバーアンダーとも呼ばれます) です。

複合機の中には、すべての機能を 1 つのモーターで実行するものもあれば、複数のモーターを使用するものもあります。カッター ヘッドは共有されることが多く、たとえば、ジョインター 厚み調整機では、両方の機能に同じカッター ヘッドが使用されることがあります。これらの機械は、ユーザーが簡単に 1 つの機能から別の機能に切り替えることができるように、よく考えられた設計になっています。

これらのマシンを製造する理由の 1 つは、スペースの節約です。複合マシンは、同等の個別マシンよりも、はるかに少ないスペースしか必要としません。ほとんどのヨーロッパのマシンにはスライド テーブルが備わっており、一般的な北米のテーブル ソーよりも安全です。最高級の複合マシンは非常に高価ですが、通常、同様の品質の個別マシンよりもコストを節約できます。

複合機にはいくつかのトレードオフがあります。ある機能から別の機能へ、またその逆へ移行するときにセットアップ時間が長くなります。場合によっては、切り替え中にマシンの設定が失われ、元に戻すときに再設定する必要があります。一部のローエンド マシンでは、設計上の妥協により、マシンの機能や堅牢性が制限される場合があります。最後に、マシンに機械的な問題が発生すると、通常、マシンの機能がまったく使用できなくなるため、単一障害点となります。

これらの欠点は、マシンの設置面積が小さく、コストを節約できる可能性があることで相殺されるため、スペースが限られている愛好家やワークショップで非常に人気があります。

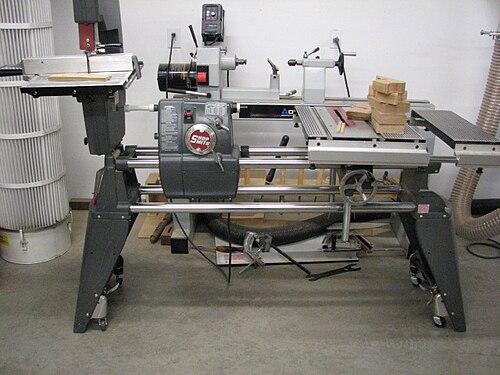

Shopsmithは、旋盤、テーブルソー、サンディング、およびドリルプレスの各機能を 1 つのモーターで実行する旋盤ベースのマルチツールです。バリエーションには、水平ボーリングやディスクサンダーなどがあります。

オリジナルのショップスミス10Eと10ERは、1947年にカリフォルニア州アルバニーのハンス・ゴールドシュミット博士^[1]によって発明され、 1947年から1953年にかけてカリフォルニア州バークレーのマグナアメリカ社によって製造され、モンゴメリーワード^[2]によって販売されました。 マーク5 ^[3]は1953年にデビューしましたが、1964年に生産中止になりました。最も初期の10E/10ERショップスミスマシンには、ジョインター、ジグソー、およびシェーパーとして使用するための小型アクセサリなどのオプションのアドオンが付属していました。バンドソーは、1957年にマークシリーズのマシン用に導入されました。マグナは、すべてマークVアクセサリと互換性のあるソースミスラジアルアームソー、マーク2（1958-60）、および短命のマークVIIも製造しました。 Shopsmith Mark V は、1972 年にオハイオ州デイトンの Shopsmith Inc. で、同社の創設者兼初代会長である John Folkerth によって復活しました。2014 年現在、このマシンはShopsmith Inc. の後継企業である RLF Brandsによって製造されています。

RLF Brands は、ヘッドストックで実行できるさまざまなアドオン ツールの製造と販売を続けています。これらのツールには、バンドソー(1957 年のオリジナル バージョンからほとんど変更されていません)、木材シェーパー、ジョインター、ベルト サンダー、ストリップ サンダー、スクロール ソー、厚みプレーナーが含まれます。1 つの機能から別の機能への変更は通常 90 秒未満です。

Shopsmith のユニークな特徴の 1 つは、速度制御方法です。Mark V は、複数のプーリー ペアや電子速度制御ではなく、ダイヤルとウォーム ギアで制御される 2 つの可変直径プーリーで構成されるReeves タイプの連続可変トランスミッションを使用します(Mark V では標準で、このシステムは初期の 10ER マシンではオプションで利用可能でした)。これにより、最高速度と最低速度の間で理論上無限の速度変化が得られるだけでなく、愛好家でも簡単に修理できるほどシンプルです。新しい (2010 年現在) Shopsmith Mark 7 は、コンピューター制御のモーターを使用しており、より強力で、速度範囲が広く、可逆性があり、220 V への変換が簡単です。Shopsmith のユーザーが負傷したことをきっかけに、カリフォルニア州最高裁判所は1963 年に欠陥製品に対する厳格な責任に関する現代の規則を制定する機会を得ました。 ^[4]

オーストリア、イタリア、フランス、ベルギーのいくつかの企業は、北米で一般にヨーロッパ複合機として知られている機械を製造しています。これは通常、スコアリングブレード付きのスライドテーブルソー、シェーパー、厚み調整機、ジョインター、モルタイザーで構成されています。これらの機械には通常、テーブルソー用、シェーパー用、および厚み調整プレーナー/ジョインターとモルタイザーで共有されるモーターの 3 つがあります。

ヨーロッパの複合機は、本格的な趣味人やプロの木工職人、キャビネット職人向けに作られています。鋳鉄と厚手の鋼鉄で作られており、重さは 1,000 ～ 2,000 ポンド (450 ～ 910 kg)、価格は約 5,000 ～ 30,000 ドル以上 (2010 年、米ドル) です。

製造元には、Felder (Felder ブランドと Hammer ブランド)、Kitty、Knapp、Lurem、Mini-Max、Robland、Rojek、Veba などがあります。Rojek と Robland はエントリー レベルのモデル、Hammer、Lurem、MiniMax、Veba は中級モデル、Felder と Knapp はハイエンド モデルを製造しています。Robland は 2000 年に Metabo グループから Knapp を買収しました。

ヨーロッパの複合機械は、荒削りの木材とシート材 (合板など) の両方を効率的に処理できます。スライド テーブルは、テーブル ソーまたはシェーパーと連動して作動します。8 フィート (2.4 m) のスライド テーブルとアウトリガーを装備すると、1 人で 4 x 8 フィート (1.2 m x 2.4 m) の合板を非常に正確かつ効率的に切断できます。ほとんどの機能の切り替えは、わずか数秒で完了します。

スライド テーブルを使用すると、フェンスを使用せずに、荒い木材をまっすぐに切断できます。また、わずか数秒で合板のシートをあらゆる角度で正確に切断できます。これは、テーブル ソーではほとんど不可能なことです。スライド テーブルをシェーパーと併用すると、モールディング、ドア パネル、レール、およびスタイルを、スタンドアロンのシェーパーよりも迅速かつ正確に加工できます。

•
