ガイガーカウンターは、民間防衛で使用されるあらゆる携帯型放射線測定装置の通称であるが、民間防衛用の装置のほとんどは、大規模な核事故後に存在するような高レベルの放射線しか測定できない電離箱式放射線測定器であった。
ガイガーカウンターや電離箱式放射線量計のほとんどは、冷戦真っ只中の1950年代から、核攻撃への備えを市民に促す目的で、いくつかの国の政府系民間防衛機関によって支給された。
これらの機器の多くは、テキサス州放射線管理局の管轄下で、現在でも一部の州（テキサス州もその一つ）で使用されている。これらの機器は定期的に保守点検、校正が行われ、消防署やその他の緊急サービス機関に配備されている。
CDカウンターには様々なモデルがあり、それぞれに特有の機能がありました。これらのモデルはすべて、1から5までの目盛りが付いたアナログメーターを備えており、1/10刻みで表示されます。したがって、X10では、メーターは1から50までを表示します。
CDメーターは、契約に基づいて多数の異なる企業によって製造されました。Victoreen、Lionel、Electro Neutronics、Nuclear Measurements、Chatham Electronics、International Pump and Machine Works、Universal Atomics、Anton Electronic Laboratories、Landers, Frary, & Clark、El Tronics、Jordan、Nuclear Chicagoなどが、契約を結んだ多くの製造業者です。製造元に関わらず、ほとんどのカウンターは、製造ロットによって若干の違いはあるものの、基本的な物理的特徴は同じです。黄色いケースに黒いノブとメーターベゼルが付いています。米国製のメーターのほとんどは、ケース側面に「CD」のステッカーが貼られていました。
これらはガイガーの原理を利用した検出装置です。
CD V-700は、1950年代から1960年代にかけて、米国連邦民間防衛機関との契約に基づき複数の企業が製造した、ガイガー・ミュラー管を備えたプローブを使用するガイガーカウンターです。この装置は非常に高感度で、低レベルのガンマ線を測定したり、ベータ線を検出したりすることができます。高放射線環境では、ガイガー管が飽和し、メーターが非常に低い放射線レベル（0 R/hに近い値）を示すことがあるため、併用する電離箱式サーベイメーターが必要となります。
CD V-718は、米国ニュージャージー州にあるNuclear Research Corporationが製造した、米軍支給のAN/VDR-2 RADIACの派生型です。連邦緊急事態管理庁（FEMA）は、1990年代に在庫にある旧型メーターの補完および部分的な代替として、CD V-718を多数購入しました。CD V-718は、軍用AN/VDR-2と主にオリーブグリーンではなく明るい「民間防衛」イエローで塗装されていることと、グレイではなくレントゲン単位で目盛りが付けられている点で異なります。以前のCDメーターよりもはるかに近代的で洗練された装置であり、感度の異なる2つのガイガー・ミュラー管を含むプローブを備えたCD V-718は、以前のガイガーカウンターとイオンチャンバーサーベイメーターを合わせたものよりもはるかに広い範囲の放射線レベル（0.001mR/hから10,000 R/h）をカバーできます。軍事用途での使用実績があるため、CD-V-718は以前のCDメーターよりもはるかに頑丈で、車両への取り付けも容易です。[ 1 ]
これらは電離箱の原理を利用した装置です。
イオンチャンバー装置のメーターが放射線源に反応する様子が見られた場合は、その区域からの避難を検討する必要があります。法的に免除されているガンマ線源では、メーターの最も感度の高い設定でも目に見えるような偏向は起こらないはずなので、そのような放射線場は危険である可能性があると考えられます。このようなメーターは、核兵器の爆発や原子炉のメルトダウンなどによる放射性物質の大量放出といった非常に高いレベルの放射線以外を検出することは期待できません。CD Vイオンチャンバー装置は現在すべて最低でも50年近く経過しており、湿気に敏感な部品が含まれているため、信頼性と正確な機能を確保するには、認定を受けた適切な設備を備えた施設による比較的頻繁な校正と検査が必要です。
CD V-710 はもう 1 つの高範囲サーベイメーターでしたが、CD V-720、CD V-715、CD V-717 とは異なり、スケールは 0-50 R/H (0-0.5、0-5、0-50) のみであるため、中範囲メーターに近いものでしたが、それでも免除対象のソースに反応するには高すぎました。CD V-710 は 1955 年から少なくとも 1958 年まで 5 つの異なるバージョンで製造され、モデル 1 は El-Tronics によって製造され、モデル 2 と 4 は Jorden Electronics によって製造され、モデル 3 と 5 は Victoreen Instruments によって製造されました。モデル 1-3 は金属製で、4 と 5 はプラスチック製でした。CD V-710 のすべてのバージョンは、D 電池と廃止された 22.5 ボルト B 電池を組み合わせて使用しています。 1959年までに170,750台が調達されたが、このモデルは最終的にCD V-715に取って代わられ、1985年9月にはFEMAが残りのCD V-710を旧式として廃棄するよう指示を出した。
現在市販されている米国民防衛用放射線測定器の中で、最も普及しているのはこの機器です。これはシンプルな電離箱式放射線測定器で、ガイガーカウンターでは誤った測定値を示す高放射線場向けに特別に設計されています（上記参照）。サーベイメーターはアルファ線やベータ線は測定しません。放射線が機器の筐体と密閉された電離箱を透過し、0.1 R/h～500 R/h（× 0.1、× 1、× 10、× 100 スケール）の範囲で目視可能な測定値を生成することで機能します。CDV-715 電離箱は超小型の 5886 型真空管を制御しますが、この真空管の B 回路には 22.5 ボルトの電池は必要ありません。昇圧トランスに接続されたトランジスタ発振器が、必要な整流ダイオードとフィルタコンデンサとともに、真空管に必要な B 電流を供給します。したがって、機器全体は 1.5 ボルトの D 型乾電池 1 個で動作します。
CD V-715と同様に、このユニットは0.1R/hから500R/hまでを測定できます。これも電離箱付きのサーベイメーターですが、このユニットの電離箱は取り外し可能で、シェルターや地下室の外に吊り下げることができます。使用する際は、電離箱を黄色の防汚袋に入れ、縛って、安全な距離から放射能レベルを測定するために防空壕の外に吊り下げます。通常ユニット内に収納されている延長同軸ケーブルを、屋外の電離箱から屋内のメーターまで配線します。同軸ケーブルのスプールは、メーターを支えて測定を行うために使用されます。これにより、隠れている人は、屋外の放射線レベルが「安全な」レベルまで下がるまで待ってから外に出ることができます。延長ケーブルを使用すると、メーターの精度がプラスマイナス20%程度低下する可能性があります。
CD V-715と同様に、CD V-720は固定位置の電離箱サーベイメーターです。ただし、他のサーベイメーターとは異なり、このユニットは高レベルのベータ放射線を検出するための可動式ベータシールドをユニットの下部に備えています。開いた位置にスライドさせると、ベータ粒子が電離箱に直接侵入できるようになります。ベータシールドを閉じると、ガンマ線のみがシールドと電離箱の両方を透過できます。このメーターは1 R/hから500 R/hまで（×1、×10、×100スケール）の値を読み取ります。CD V-720は4つのモデル（1、2、3、3A）で製造され、モデル1はChatham社、モデル3はLandeds Fray and Clark社（Victoreen Instruments社と共同）が製造し、その他のモデルはすべてVictoreen Instruments社が製造しました。ビクトリーン モデル 3 とモデル 3A を除くすべてのモデルは、D 電池と 22.5 ボルトの B 電池を組み合わせて使用していましたが、ビクトリーン モデル 3 とモデル 3A は D 電池 2 個のみを使用していました。1962 年までに 113,231 台が調達されましたが、1985 年 9 月に FEMA はビクトリーン モデル 3 とモデル 3A を除くすべてのモデルを旧式と宣言しました。
注目すべきもう一つの測定器は、カーニー放射性降下物測定器です。この測定器の設計図は、オークリッジ国立研究所で行われた研究に基づき、クレソン・カーニー著『核戦争サバイバルスキル』の付録Cに掲載されています。[ 2 ] これは、攻撃前夜に中程度の機械操作能力を持つ人が家庭用品から製作できるように設計されました。[ 3 ] 設計図は新聞に掲載できる形式で提示されています。[ 3 ]
米国は約50万台のガイガーカウンターを製造した。英国は主要な機種をそれぞれ約2万台製造し、米国に次いで2位となった。その他、一部の機器は他国でも少量製造された。
ケネディ政権時代に製造されたアメリカの機器は、低電圧トランジスタ回路を使用するように設計されており、電池は現在でも入手可能である。しかし、1982年以降まで使用されていたイギリスの民間防衛機器のほとんどは1953年から1957年に製造されたもので、高電圧電池を必要としたが、真空管式携帯ラジオがトランジスタ式に取って代わられたことで、これらの電池は時代遅れとなった。
英国の民間防衛用具はすべて内務省と国防省が共同で設計したもので、同時に軍事的な役割も果たしていた。

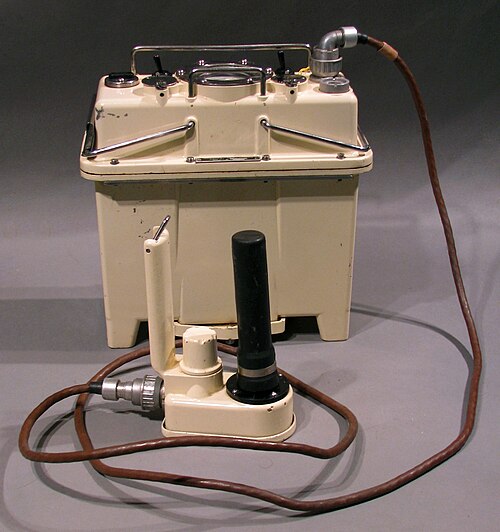

英国で最初に大規模に民間防衛用に支給されたのは、1953 年製のガイガー・ミュラーカウンターメーター、汚染測定器、第 1セット（在庫番号 "5CG0012"）でした。 [ 4 ]外部プローブとヘッドホンを備え、測定範囲は 0～10 mR/時でした。当初は 150 ボルトの電池 2 個を使用するように設計されていましたが、後に 1.35 ボルトの水銀電池 4 個を使用する振動電源パック、または代替として主電源パックが取り付けられました。これらのユニットの多くは 1980 年代まで使用されていました。また、プローブ ユニットにゴム製コネクタとケーブルを使用した Mk.2 モデルもありました。これは、Mk.1 のプレッシー コネクタと比較しています。
この回路は、既存の技術で可能な限りバッテリーの有効寿命を延ばすために、冷陰極管と非常に高いインピーダンスの回路を全体に使用しています。
イギリス製の「Radiac Survey Meter No. 2」[ 5 ]は 1953 年から 1956 年にかけて製造され、現在では廃止された 15 ボルトと 30 ボルトの高電圧電池と 1.5 ボルトの標準電池が必要でした。後者は真空管ヒーターのフィラメントとメーターの照明用電球の電源として使用されました。また、0 ～ 300 mR/h を測定するトレーニング ユニット[ 6 ]もあり、これは 4 つの 30 ボルト電池とフィラメント用の 1.5 V 電池 1 つで動作しました。このメーターは、RSM No. 2 の電離箱とは異なり、大型のガイガー・ミュラー管を使用していました。
これらの測定器は、オーストラリアで行われたバッファロー作戦の核実験後の放射性降下物に対する試験で効果が実証されていたため、好まれました。そして、旧式の電池を定期的に特別生産するよう製造業者に委託することで、1982年まで使用され続けました。
英国王立監視隊（ROC）は当初、RSM No.2を主要な放射線検出器として使用していましたが、後にRSMと同じ旧式の高電圧電池を使用する特別設計の「固定式サーベイメーター」に置き換えられました。ROCは、攻撃後の外部移動監視調査の際に使用するため、RSM No.2を保持していました。

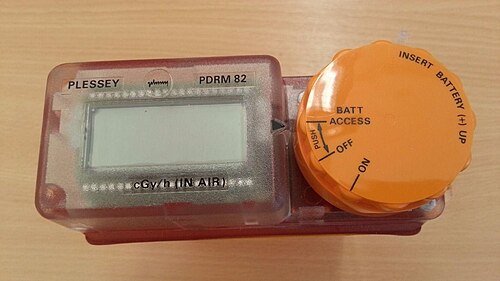

プレッシー・コントロールズ社が製造した携帯型線量率計（PDRM）82は、1982年に民間防衛、主に王立監視隊向けに支給が開始され、1985年に配備が完了しました。このモデルは軽量で防水性があり、LCDとプラスチックケース、小型ガイガー管（ベータ粒子から遮蔽）が単一のEMP耐性プリント基板上に搭載されています。PDRMは0.1～300センチグレイの範囲で放射線量率を測定できました。プレッシー社が設計したもので、標準的な1.5ボルトの電池3個を使用し、マイクロプロセッサ制御でデジタル表示されています。機器はオレンジ色のポリカーボネートケースに収められています。以前のモデルよりも正確な測定値が得られ、乾電池式の「C」型懐中電灯用電池により最大400時間動作可能でした。
王立観測隊向けには、PDRM82(F)という名称の固定型も用意されていた。固定型は背面に外部同軸ソケットが取り付けられており、緑色のポリカーボネート製ドームの下にある地上設置型電離検出器からのケーブルを接続できるようになっていた。訓練目的では、 EPROMから時間指定の模擬測定値をメーターに入力することができた。
1958年から1959年にかけて製造された「石英繊維線量計充電器、No.1およびNo.2」は、シンプルなハンドル駆動式発電機を搭載し、電池を一切必要としないため、1990年代初頭まで使用され続けました。その後、RA Stephen Ltd.社によって開発された英国の民間防衛用線量計充電器が1967年から1988年にかけて製造され、1.5ボルトの電池1個を使用しています。これはアメリカの線量計充電器と類似しています。
