サークリップ

サークリップ（「サークル」と「クリップ」を組み合わせた造語）は、 Cクリップ、スナップリング、または「^{[1]」とも呼ばれ、半柔軟な金属リングの両端が開いた}留め具または保持リングの一種で、ダボピンまたは他の部品の機械加工された溝にカチッとはめ込むことで回転は許可しますが軸方向の動きは防止します。サークリップには、内部（穴に取り付ける）と外部（シャフトに取り付ける）の2つの基本的なタイプがあります。サークリップは、ピン接続を固定するために使用されます。

詳細

「ジーザスクリップ」という呼び名は、取り外しや取り付けの際に緩んで高速で飛び出す傾向があることから付けられた滑稽な呼び名で、しばしば「ああ、ジーザス、どこに行ったの？」という発言につながる。^[2]

Eクリップ

一般的な例としては、E クリップ (E リング) やスナップリング (内部と外部の両方)、サークリップなどがあります。これらの一般的なタイプの留め具は、使用時に溝またはランドに (内部留め具の場合は溝またはランドに) 干渉嵌合するサイズになっており、取り付けまたは取り外しを行うには弾性変形させる必要があります。

設置とメンテナンス

スナップリングという名前は、一般的に、取り付けと取り外しを容易にするために端部が成形されており、ワイヤー製ではない (つまり、円形の断面を持たない) サークリップを指します。これらのリングは、特殊なペンチを使用して取り付けおよび取り外しを行うように設計されています。これらの特殊なペンチの中には、内部クリップまたは外部クリップ用に設定できるものもあれば、内部クリップ用に 1 つのペンチを使用し、外部クリップ用に別のペンチを使用するものもあります。現場での作業効率を上げるために、ニードルノーズプライヤー(内部クリップ用) またはマイナスドライバー (内部または外部) のてこが使用されることがあります。

ほとんどのスナップリングは鋼板から打ち抜かれるため、片側はわずかに丸みを帯び、もう片側は鋭く粗いエッジになっています。これは、打ち抜きダイがクッキーカッターのように動作し、カットされたクリップの上端がわずかに丸くなるためです。スナップリングは、力がリングの粗いエッジまたは角張ったエッジ側ではなく、丸いエッジ側から保持溝に伝達されるように常に取り付ける必要があります。スナップリングの平らな側が溝の丸いエッジに押し込まれるように配置した場合、負荷または力が加えられると、スナップリングの平らなエッジが保持溝の丸いエッジに「食い込みます」。スナップリングは変形して丸いエッジを乗り上げ、外側のスナップリングを広げ、内側のスナップリングを圧縮します。これにより、クリップが溝から押し出されやすくなり、保持機能が失われます。添付の画像は、溝内のスナップリングの正しい向きを示しています。サークリップに対する摩擦を減らして機能を維持するには、ウェットまたはドライ潤滑をお勧めします。

内部のサークリップを保持するサークリッププライヤー

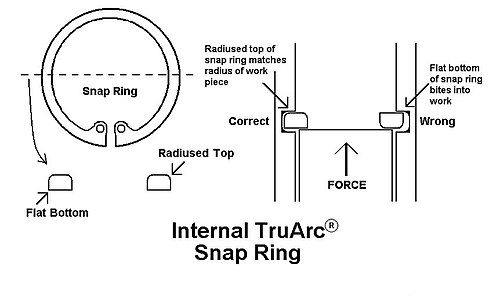

溝内の内部スナップリングの正しい向き

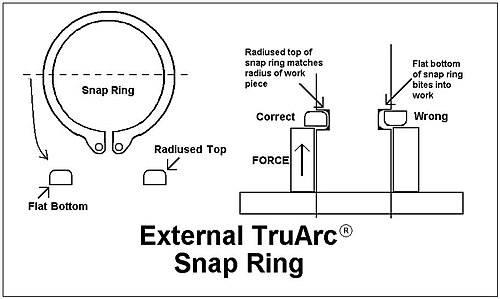

溝内の外部スナップリングの正しい向き

参考文献

^ Zinn, Lennard (1998). Mountain Bike Performance Handbook . Osceola , Wisconsin : Velo Press , MBI Publishing Company . p. 157. ISBN 978-0-933201-95-8。
^ トム・ダルゼル、テリー・ビクター編（2014年11月27日）。『The Concise New Partridge Dictionary of Slang and Unconventional English 』。Routledge。ISBN 97813176251172017年10月16日閲覧– Google ブックス経由。
