保持リングとは、部品やアセンブリをシャフトやハウジング／ボアに固定するための締結具で、通常は溝に取り付けられ、一度だけ使用されます。取り付けられると、露出した部分が肩部として機能し、特定の部品やアセンブリを保持します。サークリップは保持リングの一種です。
溝がない用途では、円形の押し込み式保持リングを取り付けることができます。
保持リングは通常、炭素鋼、ステンレス鋼、またはベリリウム銅で作られ、使用される環境の種類に応じて、美観と腐食防止のためにさまざまな仕上げが施される場合があります。
保持リングには主に4つのタイプがあり、それぞれが用途に応じた細分化されたタイプに分類されます。
テーパー形状の保持リングは、中心から自由端に向かって対称的に細くなり、通常の使用範囲内で収縮または拡張しても円形を保ちます。これにより、リングの全周にわたって溝との接触が確保されます。これらのリングは、軸方向（軸の中心点に沿って水平方向）または半径方向（円の半径に沿って外側）に取り付けることができます。リングのサイズに応じて、次の2つの方法のいずれかで製造されます。

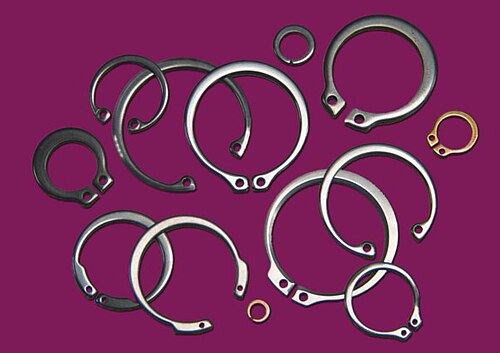

軸方向に組み立てられた保持リングは、ハウジング／ボア（内側）またはシャフト（外側）に加工された溝に取り付けられます。これらのリングには、取り付け／取り外し専用のプライヤーを使用するためのラグ穴（軸方向の内側および外側保持リングのラグにある小さな穴）が設けられています。
もう一つの取り付け方法として、円錐形取り付けがあります。これは工業的な組み立てを簡素化するため、自動車業界でよく用いられています。
今日のリング設計は、 1928年にドイツの企業Seeger-Orbisが発明し特許を取得した[ 3 ]ものであり、現在の規格ASME B18.27 - 1998 [ 4 ]（ドイツDIN 471およびDIN 472）に移行された。
反転保持リングは、軸方向に組み立てられたリングの一種で、ラグ穴が溝の底に収まるように反転されています。ラグを反転させることで、シャフトやハウジング内でのクリアランスが大きくなり、ベアリングや、大きなコーナー半径や面取りを持つその他の部品を保持するのに適した、高く均一な肩部が形成されます。
面取りされた保持リングは、15°の面取りまたは角度の付いたエッジを備えています。この角度により、リングは溝と保持対象部品の間に食い込み、それ以上進まなくなるまでしっかりと固定され、すべてを所定の位置に「ロック」します。ボトルにコルクを差し込む様子を想像してみてください。コルクは、可能な限り奥まで押し込まれるまで、開口部に押し込まれます。面取りされた保持リングをアプリケーションに取り付ける際にも、同じことが起こります。リングは溝壁と保持対象部品の間に食い込み、剛性の高いエンドプレイ調整が実現します。
湾曲型止め輪は、標準的な平型内外止め輪を湾曲させたもので、溝に装着するとアセンブリに予圧がかかります。これにより、エンドプレイが解消され、バネのように作用してアセンブリを圧縮状態に保ちます。
製造工程において、部品を厳密な寸法で製造することは不可能です。そのため、公差の下限値に近い寸法で製造された場合、標準リングを取り付けた際に部品が緩んだり、シャフト上でガタついたりします。逆に、公差の上限値に近い寸法で製造された場合、部品が溝に深く入り込みすぎて、標準リングを完全に装着できなくなります。湾曲した保持リングは、溝に装着された際にバネのように作用することで、累積した公差を補正するように設計されています。
放射状に組み立てられた保持リングは、シャフトに加工された溝に外側から取り付けられます。これらのリングには突起穴がないため、専用工具を使用して取り付ける必要があります。
放射状に組み立てられる保持リングの特定の形態として、発明者であり特許権者であるヒューゴ・ベンツィングにちなんで名付けられたベンツィングリング（ベンツィングワッシャーとも呼ばれる）がある。ヒューゴ・ベンツィング社が製造するこの保持リングの設計は、その構造においてゼーガーリングと異なる。ゼーガーリング（DIN 471/472）は、弾性変形によって溝に軸方向に取り付けられるのに対し、ベンツィングリングは放射状に取り付けられ、シャフトに押し込まれる。また、ベンツィングリングは閉じた、一般的に丸みを帯びた形状をしている。[ 5 ]
セルフロック式保持リングは、溝加工が施されていないハウジング/ボア内、またはシャフトに取り付けることができます。ラグ穴のないセルフロック式リングは、リングを破損させるか、規定の公差から外すことなく取り外すことは不可能です。
一定断面保持リング（スナップリング[ 6 ]）は、均一で一定の断面形状を特徴としています。つまり、リングの円周上のどの点においても、リングを構成する材料の幅は同じです。収縮または拡張時には、楕円形の変形が生じます。その結果、リングは溝に3点以上の独立した点で接触しますが、円周全体にわたって連続的に接触することはありません。これらのリングは、平線または丸線で作られています。
スパイラル保持リングは、ハウジング/ボア（内径）またはシャフト（外径）に軸方向に取り付けられ、溝と360°接触します。スパイラル保持リングには、組み立てを妨げる耳や突起がありません。これらのリングは、平線をコイル状に巻いて完成品の保持リングの形状に成形して製造されます。スパイラルリングには、取り外しを容易にするための切り欠きが設けられています。スパイラル保持リングは、製造工程でスクラップが発生しないため、ステンレス鋼などの特殊合金で経済的に製造できます。
取り付けや取り外しに特別な工具は必要ありません。外側のらせんリングの取り付けと取り外しには、ダックビルプライヤーを使用できます。
円形のプッシュオンリングは、歯付きワッシャーに似ており、一般的に金属製です。溝付きシャフトの端に押し込み、ナットの内側の歯が溝にカチッとはまるまで押し込むことで取り付けます。プッシュナットを使用することで、製造工程でシャフトの端にナットをねじ込むコストを削減できます。
以下は、保持リングに使用される様々な表面仕上げです。
