カテゴリー5ケーブル

カテゴリー5ケーブル（Cat 5）は、コンピュータネットワーク用のツイストペアケーブルです。2001年以降、一般的に使用されているのはカテゴリー5e仕様（Cat 5e）です。このケーブル規格は、最大100MHzのパフォーマンスを提供し、最大2.5GBASE -T ^{[1] [2] [3] [ 4]の}ツイストペア経由のイーサネットのほとんどの種類に適していますが、より一般的には1000BASE-T （ギガビットイーサネット）の速度で動作します。Cat 5は、電話やビデオなどの他の信号を伝送するためにも使用されます。

このケーブルは、通常、パンチダウン ブロックとモジュラー コネクタを使用して接続されます。ほとんどのカテゴリ 5 ケーブルはシールドされておらず、ノイズ抑制のためにバランス ラインツイスト ペア設計と差動信号方式に依存しています。

カテゴリー5は現在ISO/IEC 11801、IEC 61156、EN 50173で定義されていますが、元々はANSI / TIA/EIA-568-A（TSB-95で明確化）で定義されていました。^[5]これらの文書では、 100MHzまでの 周波数の性能特性とテスト要件を規定しています。

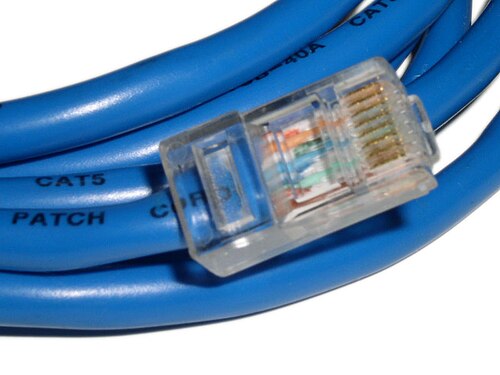

ケーブルには撚線と単線があります。撚線はより柔軟で、折れることなく曲げに耐えます。パッチケーブルは撚線です。構造化ケーブルで使用される恒久配線は単線です。ケーブルのカテゴリとタイプはジャケットの印刷で識別できます。^[6]

カテゴリー5の仕様では、導体は純銅でなければならないと定められています。特に銅被覆アルミニウム（CCA）の種類の偽造ケーブルが増加しています。^[7]これにより、このような偽造ケーブルの製造業者や設置業者は法的責任を負わされる可能性があります。^[8]

カテゴリー5e仕様は、クロストークをさらに軽減することでカテゴリー5仕様を改良したものです。^[9]帯域幅（100MHz）と物理的構造は両者で同じであり、^[10]ほとんどのCat 5ケーブルは、Cat 5eとして認定されていないにもかかわらず、実際にはCat 5e仕様を満たしています。^[11]カテゴリー5は2001年に廃止され、カテゴリー5e仕様に置き換えられました。^[12]

カテゴリー6仕様は、周波数応答を拡張し、クロストークをさらに低減することで、カテゴリー5e仕様を改良したものです。改善されたCat 6の性能は250MHzの帯域幅を提供します。^{[12]カテゴリー6Aケーブルは500MHzの帯域幅を提供します。どちらのタイプもカテゴリー5および5eケーブルと}下位互換性があります。

ケーブルタイプ、コネクタタイプ、配線トポロジは、ANSI/TIA-568で定義されています。カテゴリー 5 ケーブルは、ほとんどの場合、8P8C モジュラーコネクタ( RJ45コネクタと誤って呼ばれることが多い^{[14] [15] [16]} ) で終端されています。ケーブルは、T568A方式またはT568B方式のいずれかで終端されます。2 つの方式は同様に機能し、各ケーブルの両端で同じ方式が使用されている限り、インストール時に混在させることができます。

カテゴリ 5 ケーブルは、ツイストペア イーサネットなどのコンピュータ ネットワークの構造化ケーブルで使用されます。ケーブル規格では、最大100 MHzの周波数でパフォーマンス パラメータを規定しており、 10BASE-T、100BASE-TX (高速イーサネット)、1000BASE-T (ギガビット イーサネット)、および2.5GBASE-Tに適しています。10BASE -Tおよび100BASE-TXイーサネット接続には 2 対のワイヤが必要です。1000BASE-T 以上の高速イーサネット接続には 4 対のワイヤが必要です。Power over Ethernet (PoE)を使用すると、イーサネット データに加えてケーブル経由で電力を伝送できます。

Cat 5は電話やビデオなどの他の信号を伝送するためにも使用されます。^[17] 場合によっては、複数の信号を1本のケーブルで伝送できます。Cat 5は、1本のケーブルで2本の従来の電話回線と100BASE-TXを伝送できます。^{[18] [19] [20] [21] [22]} USOC /RJ-61配線規格は、複数回線の電話接続に使用できます。ケーブルを介してアナログとデジタルの両方のビデオを伝送するためのさまざまな方式があります。HDBaseT （10.2 Gbit/s）は そのような方式の1つです。^[23]

バランスラインを使用すると、外部ソースからの干渉や他のペアからのクロストークにもかかわらず、 高い信号対雑音比を維持できます。

外側の断熱材は通常、ポリ塩化ビニル（PVC）^[27]または低煙ゼロハロゲン（LS0H）です。^[要出典]

カテゴリー5ケーブルのほとんどは、ケーブル外径の約4倍を超える半径で曲げることができます。^{[29] [30]}

ケーブルセグメントの最大長は、TIA/EIA 568-5-Aに従って100メートル（330フィート）です。^[31]さらに長い配線が必要な場合は、リピータやスイッチなどのアクティブハードウェアを使用する必要があります。^{[32] [33]} 10BASE-Tネットワークの仕様では、アクティブデバイス間の長さを100メートルと指定しています。^[34]これにより、90メートルのソリッドコア永久配線、2つのコネクタ、および両端に1本ずつ、5メートルの撚りパッチケーブル2本が可能になります。^[35]

1995年以来、バックボーンケーブル用の単線UTPケーブルは、22 AWG（アメリカワイヤゲージ）より太くないこと、24 AWGより細くないこと、または短距離ケーブルの場合は26 AWGより細くないことが義務付けられています。この規格は、2009年のANSI TIA/EIA 568の改訂版でも維持されています。^[36]

4対のケーブルアセンブリが一般的ですが、カテゴリー5は4対に限定されません。バックボーンアプリケーションでは最大100対が使用されます。^[37]

ツイストあたりの距離は、一般にピッチと呼ばれます。Cat 5 ケーブルの 4 つのペアはそれぞれピッチが異なり、ペア間のクロストークを最小限に抑えます。ツイストペアのピッチは標準では指定されていません。

一部のケーブルはUV定格またはUV安定性を備えており、屋外の紫外線にさらされても大きな劣化はありません。^[40]

プレナム定格ケーブルは、PVCなどの材料で覆われたケーブルよりも燃焼が遅く、煙も少なくなります。プレナム定格ケーブルは、PVCが許可されていないプレナムスペースに設置できます。 ^{[41] [自費出版ソース? ]}

シールド ケーブル ( FTP または STP ) は、 RF 機器に近接して電磁干渉が発生する可能性がある環境で役立ち、盗聴の可能性を最小限に抑える必要がある場合にも使用できます。

• Trulove, James (2005 年 12 月 19 日)、LAN 配線(第 3 版)、McGraw-Hill Professional、ISBN 0-07-145975-8
