カシオ CZ シンセサイザー

カシオCZ
カシオ CZ-1
メーカー	カシオ
技術仕様
入力/出力

CZシリーズは、 1980 年代半ばにカシオが製造した低価格の位相歪み シンセサイザーのシリーズです。CZ シンセサイザーには、CZ-101、CZ-230S、CZ-1000、CZ-2000S、CZ-2600S、CZ-3000、CZ-5000、CZ-1 の 8 つのモデルがリリースされました。さらに、家庭用キーボード モデルの CT-6500 は、CZ ラインの 48 個の位相歪みプリセットを使用しました。CZ シンセサイザーの発売当時の価格は、ガレージ バンドが購入できるほど手頃な価格のプログラマブル シンセサイザーでした。ヤマハは、CZ シリーズの成功を受けて、すぐにDX-21 (1985) やYamaha DX100などの低価格のデジタル シンセサイザーを発表しました。

カシオの位相歪み合成技術は、カシオのエンジニアであるマーク・フクダが推進し、伝説的なシンセサイザー奏者兼作曲家である冨田勲のためにカスタム開発されたコスモシンセシステムから発展したものです。高橋幸宏も開発に参加し、^[1] 1986年にCZ-1を持ってツアーに出ました。CZシンセサイザーを安価にしてアマチュアミュージシャン（プロのミュージシャン市場よりもはるかに大きな市場）にも購入できるようにするために、カシオはフィルター付きの従来のアナログ減算合成ではなく、フィルターなしのデジタル合成を使用しました。多くの初期のデジタルシンセサイザーと同様に、その音はアナログシンセサイザーの音よりも「薄い」と考えられていました。しかし、CZシリーズは位相歪みを使用してアナログフィルターをシミュレートしていました。合計 8 種類の波形がありました。標準的なノコギリ波、方形波、パルス波の他に、特殊な二重正弦波、半正弦波、およびシミュレートされたフィルター共振を持つ 3 つの波形 (共振ノコギリ波、三角波、台形波) がありました。シミュレートされたフィルター共振は、実際のフィルター共振のようには聞こえないと考えられていました。これは、実際のフィルター共振ではなく、フィルター カットオフ値での単純な波形だったためです。

各デジタル発振器は、1つまたは2つの波形を持つことができます。他のシンセサイザーでは、複数の波形があるとそれらの複数の波形が一緒に混合されます（並列）。一方、CZシンセサイザーは、1つの波形を再生してから別の波形を再生するなど、交互に（直列）再生します。^[2]これにより、結合された波形の周期が単一の波形の2倍の長さになるため、音の公称ピッチより1オクターブ下の低音域が発生する可能性があります。2つの非共鳴波形を結合したり、共鳴波形と非共鳴波形を結合したりすることはできましたが、2つの共鳴波形を結合することはできませんでした。

CZ-101 と CZ-1000 には 8 つのデジタル オシレーターがあり、それぞれに専用の 8 段階ピッチ エンベ​​ロープがあります。ボイスごとに 1 つのオシレーターを使用するパッチでは、8 音ポリフォニーが可能です。ボイスごとに 2 つのオシレーターを使用する場合、ポリフォニーは 4 ボイスに制限されます。CZ-3000、CZ-5000、および CZ-1 には 16 個のデジタル オシレーターがあり、16 または 8 ボイスのシンセサイザーになります。2 つのオシレーターパッチ内の各オシレーターは、個別にプログラムできます。

DCW は、発振器に適用される位相歪みの強さを調整します。非共振波形の場合、DCW 値は発振器の倍音成分を調整し、最小設定では正弦波が生成され、最大設定では選択された波形が生成されます。共振タイプの波形の場合、DCW 値は代わりに知覚される共振周波数を制御します。DCW は 8 段階のエンベロープを使用して変更できるため、時間の経過とともに音色を変えることができます。この機能は、カシオの CZ-1 のマニュアルで、アナログ シンセサイザーの VCF (電圧制御フィルター) に相当する位相歪み合成であると説明されています。^[3]

DCA (特定のオシレーターの特定の瞬間の音量を決定する) も、別の専用の 8 段階エンベロープ ジェネレーターによって変調されました。DCW と DCA には「キー フォロー」機能もあり、高音がサウンドにどの程度影響するかを決定し、高音では DCW のサウンドが鈍く倍音が少なくなり、高音では DCA エンベロープが速くなります。

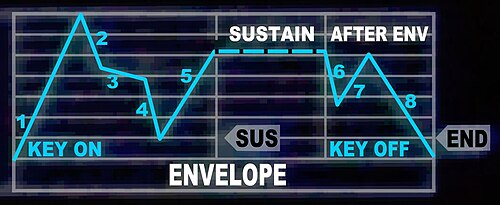

CZ シンセサイザーのエンベロープジェネレーターは、従来の 4 ステージADSR エンベロープよりもはるかに柔軟性が高く、各ステージにレートとレベルの値がある 8 ステージのエンベロープ ジェネレーターでした。レート値によってエンベロープの移動速度が決定され、レベル値によってエンベロープのピッチ/フィルター カットオフ/ボリュームが決定されます。サステインとエンド ポイントは、エンベロープのどのステージにも割り当てることができます。

シンセサイザーには、ビブラートを誘発するための設定可能なLFO が1 つあります。この設定は、特定のパッチで再生されるすべてのノートに適用されますが、各ノートには、独立してトリガー/サイクルする独自の LFO (ポリフォニック LFO) があります。LFO では、三角波、方形波、上向き (ランプ) のこぎり波、または下向きのこぎり波の波形を使用できます。LFO の変調効果は、速度、深さ、遅延の 3 つの設定によって制御されます。

音声のピッチも専用の 8 段階エンベロープで調整できますが、双方向ではなく、サウンドのピッチを上げることしかできません。

2 ボイス パッチ内の 2 つのボイスを 2 つの異なる方法で変調することができました。リング モジュレーションでは、オシレーターの 1 つの出力が他のオシレーターの音量に影響し、制御された歪みが生じます。ノイズ モジュレーションでは、2 ボイス パッチ内の 2 番目のボイスがデジタル ノイズのように聞こえ、アナログ シンセサイザーのノイズ ソースの効果を大まかにシミュレートします。

CZ シンセサイザーには、「トーン ミックス」機能によって 2 つの異なるサウンドをスタックして機能的にモノフォニック シンセサイザーにする機能もありました。これは、他のポリフォニック シンセサイザーが備えていた「ユニゾン」機能の Casio 版でした。2 つのパッチ スタック内の各パートは異なるパッチにすることができ、スタックされたサウンドの柔軟性が大幅に向上しました。トーン ミックス スタック内の 2 つのパッチをデチューンすることはできませんでしたが、2 つのパッチそれぞれに異なるビブラート レートを与えることで、この問題をある程度回避できました。

CZ シンセサイザーには、アナログ シンセサイザーに共通する機能がいくつか欠けていました。LFO は DCW を変調できないため、パルス幅変調ができません。また、シミュレートされた共鳴は二者択一の命題であり、共鳴形式を除いて三角波がありませんでした。

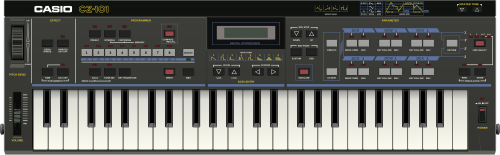

CZ -101 はこのラインの最初のベストセラーシンセサイザーでした。約 68,500 台が製造されました。1984 年 11 月に発売され、500 ドル以下で購入できる最初の (または最初ではないにしても) 完全にプログラム可能なポリフォニックシンセサイザーの 1 つでした。価格を低く抑えるために、いくつかの妥協が行われました。CZ-101 には、ほとんどのシンセサイザーが備えている 61 個のキーではなく、49 個のキー (C から C までの 4 オクターブ) しかありませんでした。フルサイズのキーの代わりに、CZ-101 ではミニチュアキーが使用されていました。ギターストラップ用のペグが付いているので着用でき、^[4] 6 個の D サイズ電池用のコンパートメント、^[5]およびヘッドフォン出力^[6]がありましたが、内蔵スピーカーはありませんでした。

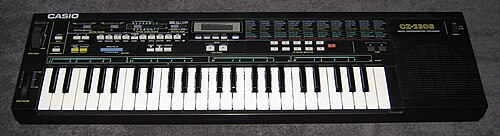

CZ -230Sは 1986 年に発売されました。CZ-230S のモデル番号にもかかわらず、実際にはプログラム可能なシンセサイザーではありませんでした。このモデルの仕様は、カシオの家庭用キーボード モデルの 1 つによく似ていました。100 音色のプリセット サウンド バンクに CZ-101 のシンセサイザー技術を使用し、49 鍵のミニ キーボードを備え、RZ1 ドラム コンピューター技術を組み込み、スピーカーを内蔵していました。MIDIポートを介してシンセサイザーをコンピューターに接続することでプログラムできるサウンドは、サウンド バンク内の 4 つだけでした。

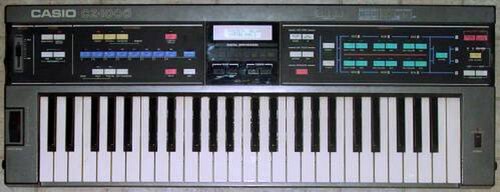

CZ -1000は、カシオが発表した2番目のフルプログラム可能な位相歪み シンセサイザーでした。1984年に発表されたこのシンセサイザー^[7]は、機能はCZ-101と同一でしたが、フルサイズのキーとより魅力的なメンブレンボタンを採用していました。また、CZ-101よりもやや大きくなっていました。CZ-101と同様に、このシンセサイザーには49個のキーがありました。

CZ -2000Sシンセサイザーは北米では販売されなかったモデルです。スピーカーが内蔵されている点を除けば、CZ-3000 と同一のモデルです。

CZ -2600Sシンセサイザーは北米では販売されなかったモデルです。ステレオモデルである点を除いてCZ-2000Sと同一のモデルです。

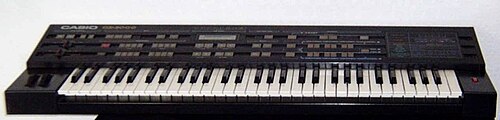

CZ -3000シンセサイザーは、CZ-101 および CZ-1000 と同じ位相歪みエンジンを使用しましたが、次の機能が追加されました。

• シンセサイザーには4つのボイスではなく8つのボイス（8つのオシレーターではなく16のオシレーター）がありました。
• キーボードを分割することができました (つまり、一部のキーで 1 つのサウンドを再生し、他のキーで別のサウンドを再生する)。
• シンセサイザーには49鍵ではなく61鍵あった
• ステレオコーラスエフェクトが内蔵されていた
• CZ-3000 には、ピッチベンドホイールだけではなく、ピッチベンドホイールとモジュレーションホイールの両方が搭載されていました。

CZ -5000シンセサイザーは CZ-3000 とほぼ同じですが、8 トラック シーケンサーが内蔵されています。その他のほとんどの点では、他の CZ シリーズ シンセサイザーと実質的に同じです。

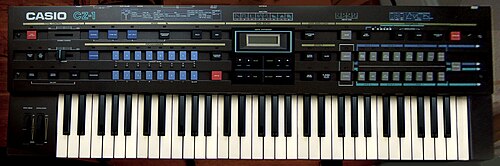

CZ -1シンセサイザーは CZ シリーズの中で最も先進的です。メモリが 2 倍になり、マルチティンバーになり、スプリットとレイヤーを「操作メモリ」として保存し、キーボードにベロシティとアフタータッチの感度を追加し、ベロシティとアフタータッチの圧力がサウンドにどのように影響するかを制御するプログラミング パラメータを追加しました。「通常」(1 トーン 16 ボイス)、「トーン ミックス」、および「キー スプリット」(2 トーン、それぞれ 8 ボイス) の 3 つのモードを備えています。2 つのトーン モードでは、コーラス設定によって、どのトーンを左右の出力チャンネルのどちらに送るかを制御します。外部エフェクトを使用すると、負のベロシティ ボリューム コントロールがないことを回避でき、別の出力チャンネルを使用してトーン間のベロシティ クロスフェードを実現できます。CZ-1 操作マニュアルの 12 ページで、トーン出力チャンネルの設定について説明しています。^[8] CZ-1 には、シリーズの他のモデルにはないバックライト付きディスプレイも搭載されています。他のモデルと比較して CZ-1 に欠けている唯一の機能は、時々装備される基本的なシーケンサーまたはドラム マシンでした。

Casio VZ シリーズは、インタラクティブ位相歪み合成 (iPD 合成) を利用しています。名前は似ていますが、これは Casio スタイルの PD よりも Yamaha スタイルの位相変調合成に非常に似ています。iPD のモジュレーターは、元の PD の角度関数ではなく、振動波形です。したがって、CZ エンジンと VZ エンジンはまったく異なり、直接互換性はなく、異なる音響およびアーキテクチャのニッチを埋めています。

モデル:

• VZ-1 (16 音のキーボード) 別名Hohner HS-2 (ヨーロッパ市場向けに再ブランド化)

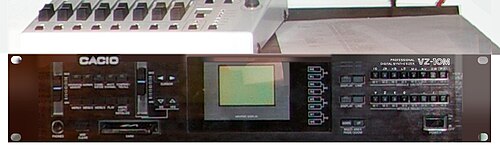

• VZ-10M (2U ラック モジュール。機能的には VZ-1 と同一) 別名 Hohner HS-2/E
• VZ-8M (8 ボイスの 1U ラック モジュール エクスパンダーですが、いくつかの新機能があります)
