ブレイドブレーカー

ブレイドブレーカーは、テレビ干渉(TVI)を防ぐフィルターです。多くの場合、TVI は近くの高周波(HF) 送信機の高電界強度によって発生し、テレビの背面に差し込まれたアンテナのダウンリードは、ロングワイヤアンテナまたは単純な垂直要素として機能します。テレビのチューナーを流れる無線周波数(RF) 電流は、高調波を生成する傾向があり、視聴に支障をきたします。

編組ブレーカーは、アンテナからの同軸ケーブル内で RF を通過させながら、外部で拾った RF 信号がテレビに流れ込むのを防ぐことで機能します。

不要な信号を減らすための設計は、2 種類のフィルターに基づいています。1 つは、ほとんどの干渉が使用する電気モードの信号をブロックする「チョーク」フィルター、もう 1 つは、信号周波数に応じて信号を選択的に許可または阻止するフィルターです。

さらに、どちらか一方のタイプまたは両方のタイプのフィルターを慎重に組み合わせると、互いの効果が倍増し、たとえわずかに異なるだけでも、2 つのフィルターは単一のフィルター、またはどちらか一方のフィルター単独よりも効果的になります。

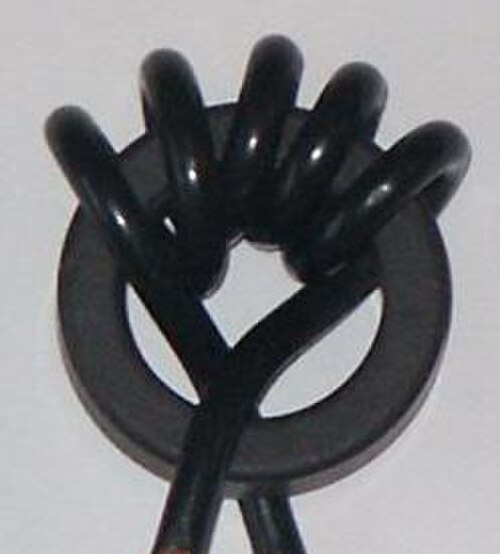

フェライト リングチョークは、編組に沿って移動する信号にのみ高インピーダンスを提示し、差動モード(「バランス」) 電流はそのまま通過させます。必要な信号は差動モードであり、編組にはケーブル コアの電流と等しく反対の電流が流れます。編組内の交流電流はフェライトで生成される磁場によって妨げられ、編組と直列に大きなインダクタンスが効果的に配置されます。ただし、必要な信号からの電流はフェライトに 等しく反対の磁束を生成し、これが打ち消されます。

この装置は、フェライトが干渉を防ぐために信号経路を事実上「遮断」するため、「チョーク」と呼ばれます。

使用される他のタイプのフィルターは周波数に基づいています。動作周波数の制限以下では、インダクタ(コイル)は高周波の信号をより多く妨害し、低周波を通過させますが、コンデンサはその逆で、高周波は 通過させますが低周波を妨害します。これらを相互に作用させて、周波数に基づいて信号を妨害したり通過させたりすることができます。

ハイパス フィルタのシンプルな設計は、2 つの 4.7 pF セラミックコンデンサと 2 つのシンプルな空芯インダクタコイル (6 mm のドリル ビットをフォームとして使用して 20  AWG 銅線を 4 回巻いたもの) で構成されます。設計は対称ネットワークです。ラインが切断され、コイルが編組から同軸ケーブル端のコアに接続され、コンデンサが切断部分をブリッジします。1 つのコンデンサがコア同士を接続し、もう 1 つが切断された外側のシールド編組を再接続します。

追加の予防策として、 シールドを接続するコンデンサと並列に1.5 MΩ の 抵抗器が配線されています。この抵抗器は、テレビアンテナに静電気が蓄積するのを防ぐ接地線の「スローリーク」として機能しますが、ケーブルに沿って運ばれる 72 Ω付近の信号を通過させるには抵抗が高すぎます 。

コンデンサのインピーダンスは、50 MHz 未満の短波信号では非常に大きいですが、 450 MHz を超えるUHF TV 信号ではインピーダンスが非常に小さくなります。逆に、低周波数で内側のワイヤと外側のワイヤを接続するコイルのインピーダンスは非常に小さいですが、必要な UHF 信号ではコイルのインピーダンスが非常に高くなります。したがって、ネットワークは次のようになります。

• HF 以下 (約 50 MHz 以下) では、コイルは入力と出力の両方でコアを編組に短絡し、コンデンサは信号がまっすぐに通過するのを妨げます。したがって、HF 信号の入力と出力は分離されます。
• UHF では、コイルのインピーダンスにより、入力と出力の両方でコア線と編組線の間の短絡がブロックされますが、コンデンサは信号をほとんど変更せずに通過させます。したがって、UHF 信号は、ネットワークの反対側の各端子に通常どおり接続されます。

さらに良い選択肢は、チョークとハイパス フィルターの両方を使用することです。これは、上記のフィルターは、チョークが選択的に除去するコモンモード電流に対してはそれほど効果的ではない可能性があるためです。
