穴あき円筒錠

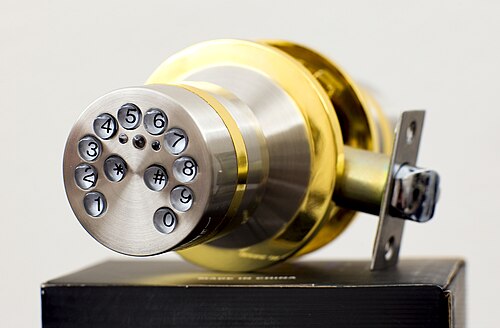

円筒錠は、ドアに 2 つの円形の穴をあけて取り付ける錠前です。ドア ハンドルにも同じ取り付け方法が使用されることがあります。

ドアには、互いに垂直に 2 つの穴が開けられています。「面穴」はドアの面に開けられた大きい方の穴で、「端穴」はドアの端に開けられた小さい方の穴です。端には、ラッチ アセンブリを取り付けるために、通常は浅いほぞ穴をあけたり、ノミで削ったりして、追加の準備が必要になる場合があります。 ^{[1]市販のドアの中には、ドア ノブと}デッド ボルトの両方を必要とする玄関ドアなど、1 つ以上の円筒形のロックを取り付ける準備が整っているものもあります。^[2]

米国では、通常、表面の穴の直径は 1.5 ～ 2.125 インチ (3.81 ～ 5.40 cm) で、ドアの先端から 2.375 または 2.75 インチ (6.03 または 6.99 cm) の位置に中心が置かれます。この距離は「バックセット」と呼ばれます。^[3]他に、あまり一般的ではないバックセットは 3.75 インチと 5 インチ (9.5 と 12.7 cm) です。住宅用ドアは通常 2.375 インチ (6.03 cm) のバックセットで準備され、商業用ドアは 2.75 インチ (7.0 cm) のバックセットです。エッジの穴は通常、エッジの中央に配置されます。

現代の円筒穴錠は、ドイツ生まれの技術者ウォルター・シュラーゲ^[4]によって1923年に発明されました^{[5] 。これは、1920年に出願された特許[6]}の革新であり、従来のほぞ穴錠に比べてドアの準備が簡素化された、面の穴と表面の溝を必要とする錠前でした。

錠前設置のコストを下げる目的で、円筒錠前は以前の錠前に比べて大幅に労力と材料が少なくて済みます。以前の標準であるモルティス錠前では、大きくて複雑な錠前本体をドア内に収めるために、ドアから取り除く木材の量が多く必要でした。

円筒錠は製造コストが低く、取り付けが簡単なため、米国ではモルティス錠に取って代わり標準となりました。しかし、ヨーロッパでは広く採用されず、モルティス錠が標準として使用され続けています。

より安価な代替手段として、円筒錠には従来の錠よりも少ない機能しか付いていません。例えば、モルティス錠はラッチとデッドボルトの両方を1つのユニットに収めることができますが、円筒錠にはそのうちの1つしか収めることができません。^[7]実際には、これはデッドボルトと組み合わせない限り、円筒錠はモルティス錠よりも安全性が低いことを意味します。
