BTX (フォームファクター)

BTX ( Balanced Technology eXtendedの略) はマザーボードのフォーム ファクターであり、もともとは2004 年後半から 2005 年初頭にかけて、 老朽化し​​たATXマザーボード フォーム ファクターの代替として意図されていました。

これは、1996 年頃のATX仕様に準拠したマザーボードで新しいテクノロジ (多くの場合、より多くの電力を消費し、より多くの熱を発生する) を使用することで発生する問題の一部を軽減するように設計されました。ATX および BTX 規格はどちらもIntelによって提案されました。ただし、Pentium 4でスケーリングと熱の問題に悩まされた後、Intel が低電力 CPU に再び焦点を合わせることを決定したため、2006 年 9 月にIntelによる BTX 小売製品の将来の開発は中止されました。

BTX を最初に実装した企業はGateway Incで、その後にDellと MPC が続きました。Appleの Mac Proの第 1 世代もBTX 設計システムの要素をいくつか使用していましたが、BTX に準拠しておらず、代わりに独自のフォーム ファクターを使用していました。

• ロープロファイル - システムの小型化が進む中、高さ要件を数インチ削減する再設計されたバックプレーンは、ラックマウントやブレード サーバーを使用するシステム インテグレーターや企業にとってメリットとなります。
• 熱設計 – BTX レイアウトでは、障害物が少なく、より直線的な気流経路が確立されるため、全体的な冷却能力が向上します。専用の CPU ファンはなく、代わりに 12 cm の大型ケース ファンが取り付けられ、コンピューターの外部から直接空気を吸い込み、エアダクトを通じて CPU を冷却します。BTX のもう 1 つの特徴は、マザーボードが左側に垂直に取り付けられていることです。これにより、グラフィック カードのヒートシンクまたはファンが、隣接する拡張カードの方向ではなく、上を向きます。

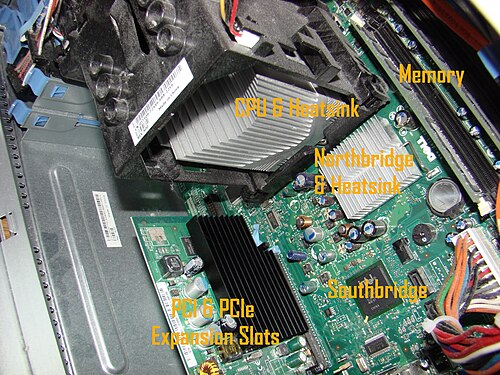

• 構造設計 – BTX 規格では、ハードウェアの取り付けポイントに異なる場所を指定しているため、主要コンポーネント間の遅延が短縮され、ヒートシンク、コンデンサ、および電気と熱の調整を扱うその他のコンポーネントによってマザーボードにかかる物理的な負担も軽減されます。たとえば、ノースブリッジチップとサウスブリッジチップは、CPU、RAM、拡張ポート (PS/2、USB、LPT など) などの制御ハードウェアの近くに配置されています。

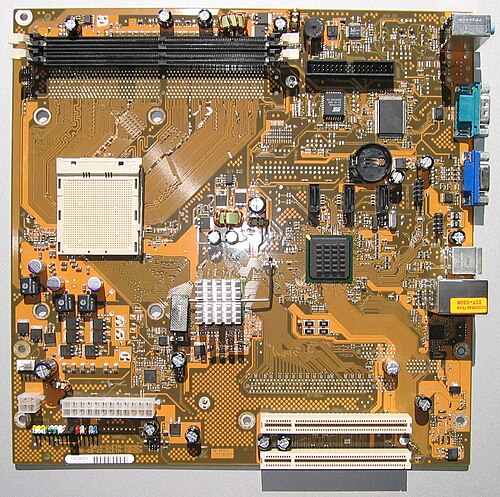

Pico BTX は、12.8 × 10.5 インチ (325 × 267 mm) の BTX 規格を小型化することを目的としたマザーボードフォーム ファクタです。Pico BTX マザーボードのサイズは 8 × 10.5 インチ (203 × 267 mm) です。これは、現在の多くの「マイクロ」サイズのマザーボードよりも小さいため、「ピコ」という名前が付けられています。これらのマザーボードは、BTX ラインの他のサイズと上部が共通ですが、ハーフハイトまたはライザー カード アプリケーション用に設計された 1 つまたは 2 つの拡張スロットのみをサポートします。^[1]

その他の小型の BTX サイズには、 10.4 × 10.5 インチ (264 × 267 mm) のmicroBTXと 8.8 × 10.5 インチ (224 × 267 mm) の nano BTX があります。

公式仕様では「サーマル モジュール」と呼ばれる CPU に取り付けられるヒートシンクは、マザーボードにのみ取り付けられるのではなく、ケース自体に取り付けられるため、機械的衝撃が発生したときにその質量の慣性負荷によってマザーボードが損傷することはなくなります。

ヒートシンクとシャーシ間の構造インターフェースは、相互間の距離が 4.4 × 2.275 インチ (55.79 × 111.76 mm) の 4 つの取り付け穴として定義されています。また、この取り付け手段には一定の剛性も必要なため、仕様では「サポートおよび保持モジュール (SRM)」と呼ばれています。

BTX フォーム ファクタは、 ATXや関連規格に比べて改善されているにもかかわらず、広く採用されていません。その結果、BTX 互換コンポーネントの可用性と種類は限られています。

BTXが主要市場で普及しなかった理由の1つは、消費電力が少なく廃熱も少ないエネルギー効率の高いコンポーネント（CPU、チップセット、GPU）の台頭により、BTXが本来持つ2つの利点が失われてしまったことである。もう1つの理由は、OEM採用者が不足していたことである。^[2]

当初、新しい形式のコンピュータを提供していたのは Gateway と Dell のみでしたが、後に HP と Fujitsu-Siemens (現在の Fujitsu) も BTX ベースのコンピュータを提供しました。他のほとんどのメーカーは ATX 規格に固執し、一部の製品に BTX を採用した少数のメーカーも、マシンの大部分を ATX フォーム ファクタで生産し続けました。
