オーディオテープ仕様

1950 年代にリール式オーディオ テープ録音が広く採用されて以来、オーディオ テープとテープカセットはさまざまな形式で利用できるようになりました。この記事では、最も一般的なテープの長さ、テープ厚、再生時間について説明します。

ここでのテープ厚は、特に指定がない限り、ベース、酸化コーティング、およびバックコーティングを含むテープ全体の厚さを指します。米国では、テープ厚はベースのみの厚さとして表現されることがよくあります。ただし、これはメーカーによって異なり、同じメーカーのテープの配合によっても異なります。米国以外では、全体の厚さが引用されることが多く、リールやカセットに収まる長さと厚さを関連付ける場合、より適切な測定値となります。

1950 年代のテープ デッキは、主に1 ⁄ 4インチ (0.64 cm) 幅のテープを使用し、次の 2 つのリール形式のいずれかに対応するように設計されていました。

• 10+1 ⁄ 2インチ (27 cm) のリールは、ほとんどの場合、金属フランジが付いており、直径 3 インチのハブに取り付けられます。これらのリールとハブは、 1 ⁄ 2インチ (13 mm)、1 インチ (25 mm)、2 インチ (51 mm) のテープ幅などのより広いテープ形式に使用されるものと似ており、主にスタジオやその他のプロフェッショナルな用途に使用されました。リールはNABリール と呼ばれ、リールが取り付けられたハブは NAB ハブと呼ばれていました。

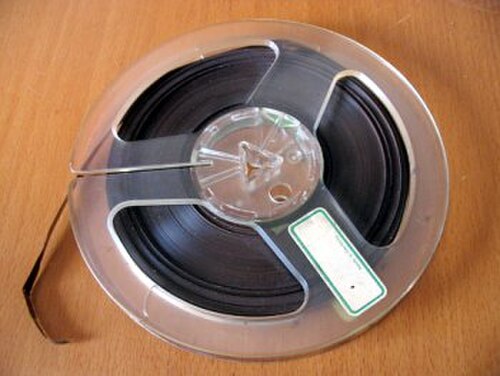

• リールの直径は最大 7 インチ (18 cm) で、最も一般的にはプラスチック製のフランジが付いていますが、金属製のものも使用されており、スプライン付きの1 ⁄ 4 インチ (6.4 mm) のシャフトに取り付けられます。これらのリールは、主に家庭用として使用されています。最も一般的なサイズは、直径 7、5、3 インチ (17.8、12.7、7.6 cm) です。

いずれの場合も、シャフトまたはハブには 3 つのスプラインがありました。垂直に取り付けることができるように設計されたマシンでは、シャフトまたはハブの上部を 60 度回転させて、上部のスプラインでリールを固定できます (または、最近ではスピンドルにゴム製のストッパーを配置しました)。一部のテープ デッキは、大きいリール サイズ用の取り外し可能なハブを使用することで、どちらの形式にも対応できます。使用中、これらのハブは、小さいリールを固定するのと同じメカニズムでシネ スピンドルに固定されます。

リールの容量は、リールの直径とリール ハブの直径の両方によって左右されます。標準の 10.5 インチ リールの容量は、7 インチ リールの約 2 倍で、7 インチ リールの容量は 5 インチ リールの 2 倍です。3 インチと記載されているリールの中には (すべてではありませんが)、実際には直径が 3.25 インチ (8.3 cm) のリールもあり、5 インチ リールの半分の容量になっています。

テープの長さを長くする最初の一般的な方法は、裏打ちの厚さを1.5ミルから1.0ミル（38μmから25μm）に減らすことで、合計の厚さが42μmから35μm（1.7μmから1.4ミル）に減ったことで、10.5インチ、7インチ、5インチのリールにそれぞれ3,600フィート（1,100m）、1,800フィート（550m）、900フィート（270m）のテープを巻くことができました。これらはロングプレイテープとして知られていました。^[1]メーカーは3+ロングプレイとしてのテープ速度は3 ⁄ 4インチ/秒 (9.525 cm/秒) です。

さらに裏打ちを0.5または0.75ミル（13または19μm）に減らし、総厚を26マイクロメートル（1.0ミル）にすると、7インチリールで2,400フィート（730m）のダブルプレイテープが実現しました。 ^{[1]このテープやそれより薄いテープは、特に巻き戻し時に、テープが大きなリールの}角運動量に対して脆弱すぎるため、10.5インチリールではあまり使用されませんでした。

7インチリールに3,600フィート (1,100 m)、5インチリールに1,800フィート (550 m) 収まる、厚さ18 μmのより薄いテープは、トリプルプレイテープとして知られていました。^[1]トリプルプレイテープは、多くのテープデッキでは7インチリールでも安全に巻き戻すことができないほど壊れやすく、5インチ以下のリールで使用されることが多かったです。しかし、7インチリールの3,600フィートのテープは、それを望む人のために市販されていました。

スタジオ品質やプロ品質の1 ⁄ 4 インチ (6.4 mm) 幅のテープは、ロングプレイより薄く、どちらのリール形式でも市販されていませんでした。ただし、通話記録などの一部の特殊なアプリケーションでは、長時間の録音に 10.5 リール以上のダブルプレイまたはより薄いテープが使用されていました。これらのマシンは、設計されたリール サイズが極めて制限されており、巻き戻しや早送りの機能はまったくなく、再生機能さえないこともよくありました。これらの機能は、再生が必要な場合に専用のマシンで実行されました。

長距離電話が高価で、品質が非常に低かった時代には、3インチ以下のトリプルプレイまたはさらに薄いテープのリールが、長い録音メッセージを郵便で送るのに使われ、ほとんどの場合1+テープ速度は7 ⁄ 8インチ/秒 (4.762 cm/秒) です。これらはメッセージ テープと呼ばれていました。

7 インチ リール用に設計されたマシンであれば、小型のリールを簡単に取り付けることができますが、実際には、さまざまなサイズのリールの使用に関して 3 つの制限がありました。

• 巻き戻しおよび早送りモードの安定性は、より速い巻き取り速度を可能にするために、特定のリールのサイズに合わせて最適化されることがよくありました。リールのサイズに合わせてスイッチ機能を備えたマシンもあれば、速度制御を備えて手動介入に頼るマシンもあり、さまざまな方法でリールのサイズを感知しようとするマシンもありました。
• 小型のマシンは小型のリール用に作られており、フルサイズの 7 インチ リールを物理的に取り付けることはできませんでした。
• 供給スプールと巻き取りスプールのリールサイズを混在させると、高速巻き取りがさらに複雑になり、ほとんどすべてのメーカーで推奨または禁止されました。同じサイズの金属製フランジリールとプラスチック製フランジリールの混在も、一部のマシンではサポートされていませんでした。

NAB と小型のシネスピンドルリールの混在は、ほとんどサポートされていませんでしたが、多くのマシンでは、1 つのハブ アダプターを使用して、物理的に組み合わせてマウントできました。

スタジオやマルチトラックマシンでは、 1 ⁄ 4インチ (  6.4 mm) のテープだけでなく、1 ⁄ 2 インチ、1 インチ、2 インチ (12.7、25.4、50.8 mm) のテープ幅も使用されており、少なくとも 1 台の 3 インチ (76.2 mm) ^{[要出典] の}マシンが一時期使用されていました。

35 mm幅のものもありますが、こちらは同幅の映画用フィルムに似ています。録音業界や映画業界では「マグフィルム」と呼ばれています。映画のアナログ サウンドを録音したり、映画フィルムをフラットベッド エディターで編集する際に、画像リールと連動してサウンドを再生したりするために使用されます。スタジオオーディオ録音やマスタリングにも使用され、1960 年代にコマンドレーベルからリリースされたアルバムのいくつかは、35 mm マグフィルムを使用してマスタリングされました。35 mm ネガまたはリバーサル シネマ フィルムと同じスプロケット ホールと厚いアセテート (またはポリエステル) ベースを備えていますが、代わりに磁気酸化物層がフィルム ベースの全幅をコーティングしています (写真乳剤とは異なります)。この種類は「フルコート マグフィルム」と呼ばれます。別のバリエーションである「ストライプ マグフィルム」は、ベースに 3 つの独立した酸化物「トラック」のみがあり、ベースの残りの部分は透明で、同じ 35 mm スプロケット ホールがあります。

1 ⁄ 2 インチ (13 mm)、1 インチ (25 mm)、2 インチ (51 mm) 幅のテープは、多くのプロ仕様で入手可能ですが、特に 35 μm 厚 ( 1 ⁄ 4インチ (6.350 mm) テープとして使用した場合にロングプレイと呼ばれる厚さ) のテープがこれに該当します。幅広テープにより、1 ⁄ 2インチ以上のフォーマットで約 25 μm 厚 ( 1 ⁄ 4インチ アプリケーションでダブル プレイと呼ばれる厚さ)のプロ品質のテープも製造できるようになりました。

1 ⁄ 4インチを含むすべてのテープ幅において、一部のスタジオ マシンはリールの代わりに片面プラッターを使用しています。通常のスタジオでは、録音または再生後すぐに巻き戻すのではなく、テープ トランスポートによって生成される均一な張力を利用するためにテープの始端を内側にして保管するため、これらのマシンのテープは、マシンが NAB リールをマウントできる場合でも、通常はプラッター上に保管されていました。その他のマシンでは、より幅の広い NAB またはカスタム リールが使用されていました。

プラッターとそのハブのサイズはさまざまですが、NAB ハブが最も一般的で、テープ長が最大 5,000 フィート (1,524 m) になることも珍しくありません。

コンパクト オーディオ カセットのテープは、公称1 ⁄ 8インチですが、実際にはわずかに幅が広くなっています (3.81 ミリメートル (0.150 インチ))。スプールとメカニズムの質量が小さいため、一般に、オープンリール式で実用的であるよりも薄いテープを使用できます。

カセットテープに通常使用される最も厚いテープの厚さは約16～18μmで、C60カセットやC46などの短い長さのカセットで使用されます。コンパクトカセットの標準テープ速度は1です。+7 ⁄ 8 ips（4.75 cm/s）でC60カセットは片面30分を録音でき、理論上はC60カセットは281+テープの長さは1 ⁄ 4フィート (85.73 m) です。実際には多少のばらつきがあり、たとえば Maxell は C60 の長さを 90 m (300 フィート) としています。

C90 カセットでは厚さ約 11 または 12 μm のテープが使用され、また、C60 と C90 の中間のカセット、たとえば標準長の CD を記録するために特別に製造された C74 にも使用されます。

C120 など、C90 よりも長いカセットでは、約 9 μm のさらに薄いテープを使用する必要があります。多くの機器メーカーは、テープが非常に壊れやすいことと、テープの幅広い厚さにわたって最適な記録を提供することが難しいこと (テープが薄いほど「プリントスルー」エコーが発生しやすい) から、このような長いカセットの使用を推奨していません。

TDKは、片面90分再生可能なさらに長時間再生可能なカセットテープを販売した。6μm厚のテープを使用したD-C180テープは非常に薄く、半透明であった。このサイズは、適切に設定された機械でのみテープ詰まりなしで録音および再生できるため、あまり人気がなかった。さらに、再生信号が非常に低かったため、ドルビーノイズリダクションシステムの調整が困難であった。ほとんどのユーザーは、このサイズはスピーチにのみ適していると考えていた。そうは言っても、このサイズは比較的少数の販売ではあったが、長年にわたって販売されていた。TDK D-C240テープが提案されたが^[2]、製造段階までには至らなかった。

マイクロカセットはC90 コンパクトカセットよりも薄いテープを使用していますが (幅は同じ)、サイズが小さいのは主に、より短いテープと低速の録音速度を使用しているためです。オリジナルの標準 MC60 マイクロカセットには、片面あたり 30 分間、2.4 cm/秒 (約15 ^⁄ 16 _ips、コンパクトカセットの標準速度の半分) で録音できる 43.2 m (142 フィート) のテープが含まれていました。ほとんどのレコーダーは 1.2 cm/秒の低速も提供しており、録音時間は 2 倍になりますが、音質は悪くなります。他の一般的なサイズは、わずかに厚いテープが半分の長さの MC30 と、MC60 よりもテープ長が 50% 長く、それに応じてテープが薄い MC90 のみです。

音声録音では、歴史的な理由から、磁気テープ速度はインチ/秒(略して ips)で表すことがよくあります。磁気テープ速度は、通常、30 ips の分数です。

テープ録音が一般的になり、テープデッキメーカー間の互換性が問題になったのは 1950 年代のことでした。当時、プロ用録音の最も一般的な速度は 30 ips と 15 ips で、一部のマシンはすでに両方の速度をサポートしていました。テープ速度はキャプスタンを駆動する同期モーターの速度によって決まるため、これを実現する方法の 1 つは、モーターの極を別の構成に切り替えて速度を半分または 2 倍にすることでした。

このシステムは家庭用のテープデッキにも拡張され、採用された低速テープは、以前の最低速度のちょうど半分になる傾向がありました。録音済みのテープは、ほとんどが 7 1⁄2 _ipsでした_{が、3 3⁄4} ^ipsのものもいくつかありました。郵便で送られるメッセージ テープや通話記録テープは_{、一般的に 1 7⁄8} ^ipsまたは^15⁄16 ipsで録音されていました。最も一般的な_オープンリールの速度である 7 ^1⁄2 ipsは_、約 19 cm/s です。

テープ デッキ間の非互換性のもう 1 つの原因は、トラック幅の標準化が不十分であることと、多くのメーカーが (隣接したトラックではなく) 交互のステレオ トラックを使用していることです (これにより、モノラル機器との互換性が制限されます)。

フィリップスがコンパクトオーディオカセットを発表したとき、同社はより幅が狭く薄いテープを使用していたにもかかわらず、1 ⁷ ⁄ ₈ ips (約 4.76 cm/s)のリールツーリール標準を指定することを選択しました。コンパクトカセットを使用するより高速の機器では、通常 3 ³ ⁄ ₄ ips を使用します。

マイクロカセットの標準記録速度は 2.4 cm/s、低速は 1.2 cm/s と指定されていますが、ディクタフォン用途では、これらの速度は実際には¹⁵ ⁄ ₁₆ ips と¹⁵ ⁄ ₃₂ ips と同じです。再生速度は指定されておらず、多くの機器では連続的に可変です。
