Apple コミュニケーションスロット

Apple Communication Slot、またはComm Slot は、^[1] 1990年代前半から中頃にかけてApple Macintoshコンピュータに搭載されていた内部拡張データインターフェース（スロット）です。 ^{[2]これは、}ネットワークアダプタやモデムなどの通信拡張カードをMacやPower Macに安価に追加するための方法として設計されました。^[3]

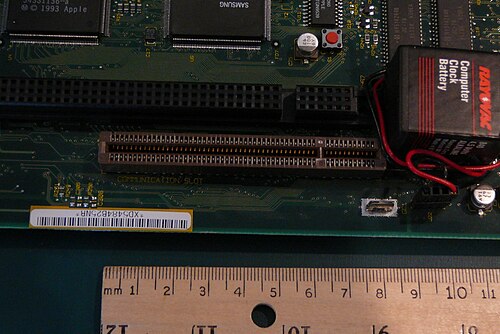

スロットには2つの形式があります。オリジナルの通信スロット規格はMacintosh LC 575で導入され、背面の切り欠きで識別できます。このスロットはLC PDSに基づいています。更新されたPCIベースの通信スロットIIは、Performa 6360でデビューしました。^[4]この新しいスロットでは、互換性のないカードを挿入できないように、切り欠きが前面に移動されました。

これらのスロットには、それぞれの拡張バスピンに加えて、オーディオラインとシリアルラインも搭載されていました。シリアルバスは外部モデムポートと共有されていました。電源ピンとシリアルピンは 2 つのスロット間で変更されていないため、どちらでも動作するユニバーサルモデムカードを設計することが可能でした。ただし、ネットワークアダプタはどちらか一方用に設計する必要がありました。

両方の主な欠点は、モデムカードが通信スロットにインストールされている場合、コンピューターの背面にあるモデムシリアルポートが無効になることです。^[1]このカードがインストールされたコンピューターでは、モデムポートが空白になっています (ただし、コネクタはまだ存在します)。^{[引用が必要]}さらに、その非標準的なアーキテクチャのため、Performa 5200 のプリンターポートは、通信スロットにネットワークアダプターがインストールされている場合、無効になります。

互換性のあるコンピュータ

通信スロット

通信スロット (一部のドキュメントでは通信カードIスロットと呼ばれています) は、一部の 68040 および PowerPC CPU Mac に搭載されています。

Macintosh 575 ファミリー
Macintosh 580 ファミリー
Macintosh 630 ファミリー
Power Macintosh/Performa 5200 ファミリー
Power Macintosh/Performa 5300 ファミリー
Power Macintosh/Performa 6200 ファミリー
Power Macintosh/Performa 6300ファミリー（6360を除く）^[5]

通信スロット II

コミュニケーションスロット II は、6360 以降のシリーズの Power Mac および Performa で使用されました。

パワーマッキントッシュ/パフォーマ6360
Power Macintosh/Performa 5400 ファミリー
Power Macintosh/Performa 5500 ファミリー
Power Macintosh/Performa 6400 ファミリー
Power Macintosh/Performa 6500 ファミリー
Power Macintosh 4400 (別名 Power Macintosh 7220)
20周年記念マッキントッシュ
Umax C600（ヨーロッパではApus 3000）Macintoshクローン^[5]

さらに、Power Macintosh G3パーソナリティカードには、改良された通信スロット II が搭載されていました。このスロットは電源とシリアルラインのみを提供し、PCI ピンは切断されたままでした。このため、このスロットはモデムカードでのみ使用できました。他のマシンと同様に、通信スロットにモデムが取り付けられている場合は、外部モデムポートは無効になります。

カード

通信スロット

14.4 モデム Macintosh Express FAX/モデム (部品番号 M2480LL/A)
10BASE-T Apple Ethernet CS ツイストペアカード (部品番号 M3065Z/A)
10BASE2 Apple Ethernet CS Thin Coax (同軸ケーブル) カード (部品番号 M2708Z/A)
AUI Apple Ethernet CS AAUI カード (部品番号 M3066Z/A)

通信スロット II

28.8 kbit/s Global Village または Apple GeoPort モデム
10BASE-T Apple EtherNet CS II ツイストペアカード (部品番号 M4772ZM/A、注文番号 661-1171)
10BASE2 (細線同軸) イーサネットカード (部品番号 M4773ZM/A)
AAUI（Apple標準）イーサネットカード（部品番号M4774ZM/A）^[5]

追加のカードはサードパーティによって提供されました。
